30751-C2

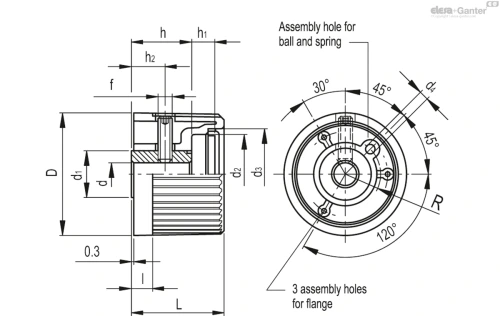

Технические характеристики — Ручки управления с накаткой
- D
- 63.5
- dH7
- 10
- L
- 44.5
- l
- 11
- d1
- 26
- d2
- 48
- d3
- 50.5
- d4
- 6
- h
- 30
- h1
- 10.5
- h2
- 16
- f
- M6
- R
- 19
- Weight (in g)
- 160
- Вес (г)
- 160
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, глянцевая отделка.
Колпачок втулки
ECA-IZN.381: технополимер на основе полиацеталя (POM), цветовая палитра Elecolors, сборка путём плотной посадки, снимается путём прижатия с наружной кромки (оригинальная конструкция ELESA).
Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).
Надписи, бренды, графические символы и пр. могут быть напечатаны на поверхности в цвете.
Стандартные исполнения
Втулка из воронёной стали, развёрнутое отверстие H7.
Сборка с установочным винтом, без головки, с шестигранным углублением из стали, покрытой чёрной оксидной пленкой; поставляется в собранном виде.
- IZN.381: ручка без резьбы.
- IZN.381+K: ручка с матовым анодированным алюминиевым фланцем, с треугольным чёрным указателем.
- IZN.381+FGS: ручка с матовым анодированным алюминиевым фланцем, с чёрной градуировкой (метки и числа).
- FGS 10/40 = 40 меток, нумерация от 0 до 9 увеличивается при повороте ручки по часовой стрелке.
- FGS 10/100 = 100 меток, нумерация от 0 до 9 увеличивается при повороте ручки по часовой стрелке.
Для другой нумерации (см. Градуировки).
Аксессуары
Аксессуары по запросу

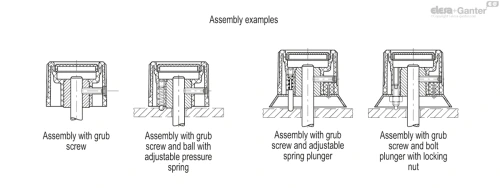

Шарик и пружина для нажимного действия должны быть установлены в монтажное отверстие для ручек диаметром D ≥ 48 мм, имеющихся в наличии только для IZN.381 (см. шарик и пружину MS.).
Регулируя корпус (со сквозным отверстием и резьбой) благодаря наличию предварительно просверленного отверстия в верхней части ручки, можно использовать шарик и пружинные фиксаторы GN 615 (нейтральное исполнение) и болтовые пружинные фиксаторы GN 616 (ручка с фланцем) для калибровки давления позиционного элемента.
