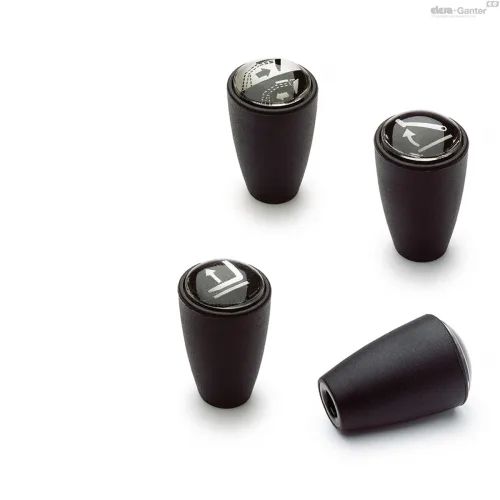

Конические ручки

с линзой, технополимер с покрытием

Конические ручки

Таблица (PDF)

IH.N

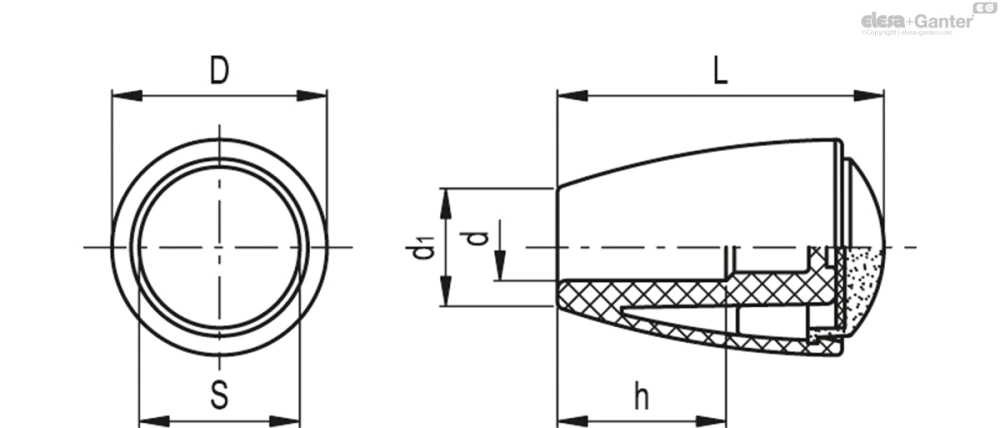

Таблица моделей — Конические ручки

Артикул	Описание	D	L	d	S	d₁	h	Вес (г)	В корзину
27001	IH.40 N-8	27	42	8	20	15	24	13
27101	IH.50 N-10	32	49	10	25	18	25	21

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокоэластичный технополимер на основе полиамида (PA), чёрный цвет, матовая поверхность.

Увеличительные линзы

Технополимер на основе прозрачного полиамида (PA-T). Сборка прессовой посадкой. Улучшают видимость этикеток.

Стандартное исполнение

Глухое отверстие без резьбы.

Эластичная муфта, запрессованная в сборе на заготовках с допуском h9, не подвержена воздействию вибраций и препятствует соскальзыванию ручки (см. Технические данные-).

Аксессуары по запросу

Самоклеящиеся этикетки MA.- со стандартными знаками и символами заказываются отдельно.

Инструкции по монтажу

Установите ручку IH.N, без увеличительной линзы, на слегка скошенный торец вала и надавите (насколько возможно) рукой или с помощью небольшого пресса. В качестве альтернативы можно постучать по ручке пластиковым или деревянным молотком, пока она не займет прочное положение на месте. В этом случае мы настоятельно рекомендуем накрыть ручку тканью или другим мягким материалом для предотвращения возникновения каких-либо повреждений поверхности.
Прикрепите самоклеящуюся этикетку (с печатью на клейкой стороне) на внутреннюю поверхность увеличительной линзы, приглаживая от центра к краям во избежание возникновения воздушных пузырей. Установите увеличительную линзу в углубление на лицевой поверхности ручки, осторожно постукивая деревянным или пластиковым молотком, пока она прочно не встанет на месте. Таким образом этикетка будет защищена водонепроницаемой увеличительной линзой.
