Грибовидные ручки

Технополимер с покрытием "soft-touch" с линзой

Грибовидные ручки

Таблица (PDF)

IEL.N-H SOFT

Таблица моделей — Грибовидные ручки

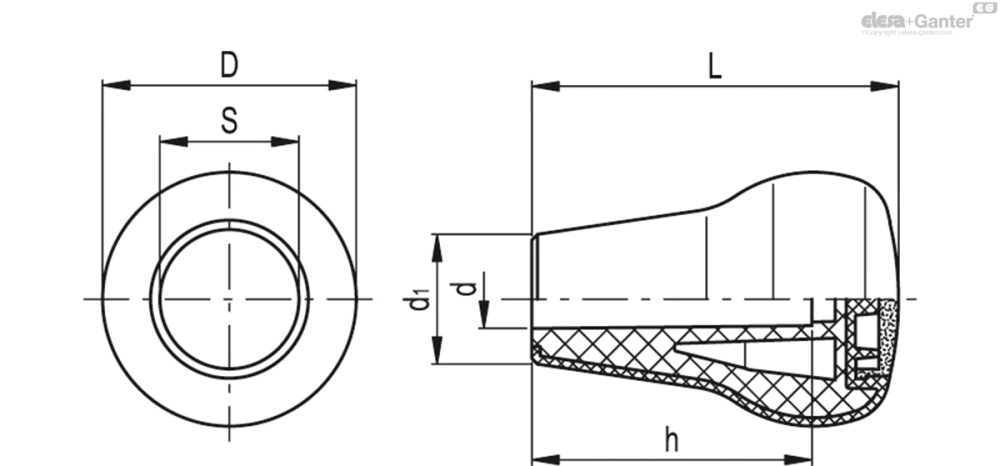

Артикул	Описание	D	L	d	S	d₁	h	Вес (г)	В корзину
26672	IEL.65 N-10-H SOFT	45	65	10	25	23	50	56
26671	IEL.65 N-12-H SOFT	45	65	12	25	23	50	55

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокоэластичный технополимер на основе полипропилена (PP) с покрытием "soft-touch" из химически связанного термопластичного эластомера (TPE), твёрдость по Шору А 70, чёрный цвет, матовая отделка.

Покрытие сырьевого материала подходит для контакта с пищевыми продуктами (FDA CFR.21 and EU 10/2011).

Увеличительная линза

Технополимер на основе прозрачного полиамида (PA-T). Сборка прессовой посадкой. Улучшают видимость этикеток.

Стандартное исполнение

Глухое отверстие без резьбы.

Эластичная муфта, запрессованная в сборе на заготовках с допуском h9, не подвержена воздействию вибраций и препятствует соскальзыванию ручки (см. Технические данные).

Аксессуары по запросу

Самоклеящиеся этикетки MA. со стандартными знаками и символами заказываются отдельно.

Инструкции по монтажу

Установите ручку IEL.N-H SOFT, без увеличительной линзы, на слегка скошенный торец вала и надавите (насколько возможно) рукой или с помощью небольшого пресса. В качестве альтернативы можно постучать по ручке пластиковым или деревянным молотком, пока она не займет прочное положение на месте. В этом случае мы настоятельно рекомендуем накрыть ручку тканью или другим мягким материалом для предотвращения возникновения каких-либо повреждений поверхности.
Прикрепите самоклеящуюся этикетку (с печатью на клейкой стороне) на внутреннюю поверхность увеличительной линзы, приглаживая от центра к краям во избежание возникновения воздушных пузырей. Установите увеличительную линзу в углубление на лицевой поверхности ручки, осторожно постукивая деревянным или пластиковым молотком, пока она прочно не встанет на месте. Таким образом этикетка будет защищена водонепроницаемой увеличительной линзой.
