Неподвижные цилиндрические ручки

Технополимер

Таблица (PDF)

I.780-N

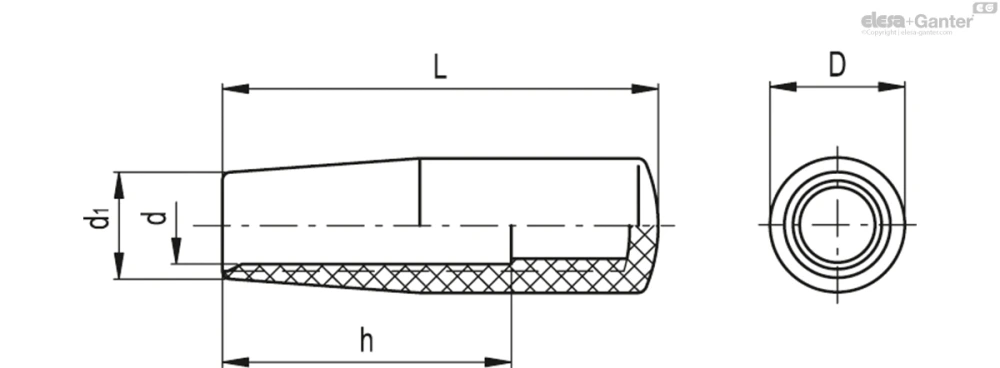

Таблица моделей — Неподвижные цилиндрические ручки

Артикул	Описание	D	L	d	d₁	h	Вес (г)
124601	I.780/40-N8-C9	18	40	8	15	28	26
124611	I.780/50-N10-C9	21	50	10	17	35	33
124621	I.780/56-N10-C9	22	56	10	18	40	37
124631	I.780/65-N10-C9	24.5	65	10	20.5	45	43
124636	I.780/65-N12-C9	24.5	65	12	20.5	45	43
124804	I.780/80-N12-C9	26.5	80	12	21	50	41
124646	I.780/80-N14-C9	26.5	80	14	21	50	53
124651	I.780/90-N15-C9	28.5	90	15	22.5	60	59
124656	I.780/90-N16-C9	28.5	90	16	22.5	60	59
124661	I.780/100-N16-C9	31	100	16	25	60	66

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Монтаж

Глухое отверстие.

Эластичная муфта, запрессованная в сборе на заготовках с допуском h9, не подвержена воздействию вибраций и препятствует соскальзыванию ручки (см. Технические данные).

Инструкции по использованию

Инструкции по монтажу

Установите ручку на слегка скошенный торец вала и надавите (насколько возможно) рукой или с помощью небольшого пресса. В качестве альтернативы можно постучать по ручке пластиковым или деревянным молотком, пока она не займет прочное положение на месте. В этом случае мы настоятельно рекомендуем накрыть ручку тканью или другим мягким материалом для предотвращения возникновения каких-либо повреждений поверхности.
