Конические ручки

Технополимер, легкоочищаемые

Конические ручки

Таблица (PDF)

I.622 N-CLEAN

Таблица моделей — Конические ручки

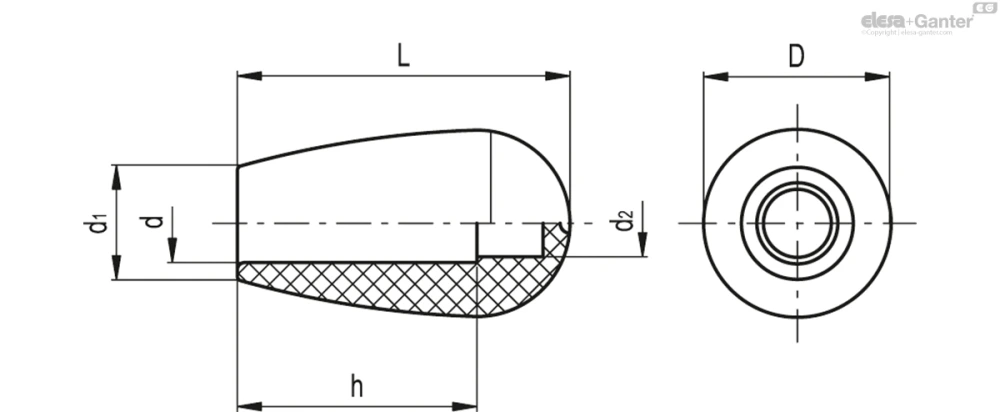

Артикул	Описание	D	L	d	d₂	d₁	h	Вес (г)
151202	I.622/25 N-6 CLEAN	16	25	6	4	12	17	4
151212	I.622/30 N-8 CLEAN	20	32	8	6	14	21	8
151222	I.622/40 N-10 CLEAN	26	42	10	7.5	17	30	16
151232	I.622/55 N-10 CLEAN	34	54.5	10	5.5	21	40	39
151242	I.622/55 N-12 CLEAN	34	54.5	12	5.5	21	40	37

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокоэластичный технополимер на основе полиамида (PA). аналогичный RAL 9002 (CLEAN), глянцевая отделка.

Стандартные исполнения

Глухое отверстие без резьбы.

Эластичная муфта, запрессованная в сборе на заготовках с допуском h9, не подвержена воздействию вибраций и препятствует соскальзыванию ручки (см. Технические данные).

Общая информация

Особенности и области применения

Эта ручка благодаря белому цвету и глянцевой отделке особенно подходит для применения на медицинском и больничном оборудовании, машинах пищевой промышленности, компоненты которых должны регулярно проходить очистку из гигиенических соображений.

Ее округлая форма без углублений предотвращает накапливание антисанитарных загрязнений и осадка.

Инструкции по использованию

Инструкции по монтажу

Установите ручку на слегка скошенный торец вала и надавите (насколько возможно) рукой или с помощью небольшого пресса. В качестве альтернативы можно постучать по ручке пластиковым или деревянным молотком, пока она не займет прочное положение на месте. В этом случае мы настоятельно рекомендуем накрыть ручку тканью или другим мягким материалом для предотвращения возникновения каких-либо повреждений поверхности.
