Серия I.622 N
I.622 N
Конические ручки
Технополимер
Конические ручки
Изображения

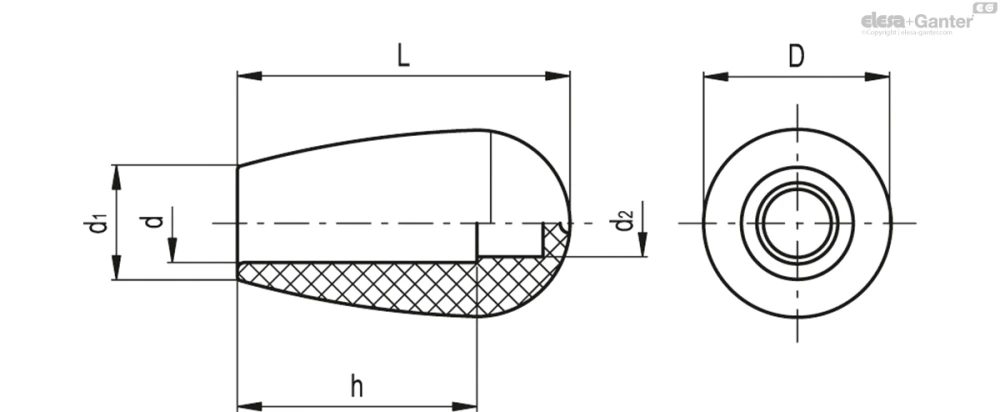

Схемы
I.622 N
Таблица моделей — Конические ручки
| Артикул | Описание |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| 120941 | I.622/25 N-6-C9 | 16 | 25 | 6 | 4 | 12 | 17 | 4 | |
| 120946 | I.622/25 N-6-C6 | 16 | 25 | 6 | 4 | 12 | 17 | 4 | |
| 120971 | I.622/30 N-8-C9 | 20 | 32 | 8 | 6 | 14 | 21 | 8 | |
| 120976 | I.622/30 N-8-C6 | 20 | 32 | 8 | 6 | 14 | 21 | 8 | |
| 121021 | I.622/40 N-8-C9 | 26 | 42 | 8 | 6 | 17 | 25 | 17 | |
| 121026 | I.622/40 N-8-C6 | 26 | 42 | 8 | 6 | 17 | 25 | 17 | |
| 121031 | I.622/40 N-10-C9 | 26 | 42 | 10 | 7.5 | 17 | 30 | 16 | |
| 121036 | I.622/40 N-10-C6 | 26 | 42 | 10 | 7.5 | 17 | 30 | 16 | |
| 121091 | I.622/55 N-10-C9 | 34 | 54.5 | 10 | 5.5 | 21 | 40 | 40 | |
| 121096 | I.622/55 N-10-C6 | 34 | 54.5 | 10 | 5.5 | 21 | 40 | 38 | |
| 121101 | I.622/55 N-12-C9 | 34 | 54.5 | 12 | 5.5 | 21 | 40 | 38 | |
| 121106 | I.622/55-N-12-C6 | 34 | 54.5 | 12 | 5.5 | 21 | 40 | 38 |
Основные характеристики
Материал
Высокоэластичный технополимер на основе полиамида (PA). чёрный или красный цвет, глянцевая отделка.
Стандартное исполнение
Глухое отверстие без резьбы.
Эластичная муфта, запрессованная в сборе на заготовках с допуском h9, не подвержена воздействию вибраций и препятствует соскальзыванию ручки (см. Технические данные).
Общая информация
Особенности и области применения
Ее округлая форма без углублений предотвращает накапливание антисанитарных загрязнений и осадка.
Другие исполнения
Специальные исполнения доступны по запросу
Различные цвета по стандарту RAL.
Инструкции по использованию
Инструкции по монтажу
Установите ручку на слегка скошенный торец вала и надавите (насколько возможно) рукой или с помощью небольшого пресса. В качестве альтернативы можно постучать по ручке пластиковым или деревянным молотком, пока она не займет прочное положение на месте. В этом случае мы настоятельно рекомендуем накрыть ручку тканью или другим мягким материалом для предотвращения возникновения каких-либо повреждений поверхности.
