Цилиндрические ручки

Технополимер

Таблица (PDF)

I.580 N

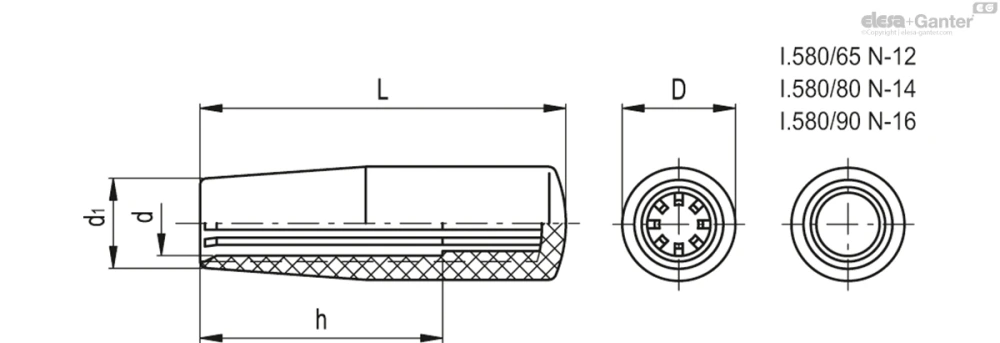

Таблица моделей — Цилиндрические ручки

Артикул	Описание	D	L	d	d₁	h	Вес (г)
24821	I.580/40 N-8	18	40	8	15	28	8
24831	I.580/50 N-10	21	50	10	17	35	13
24846	I.580/65 N-10	23	65	10	19	45	19
24848	I.580/65 N-12	23	65	12	19	45	21
24861	I.580/80 N-12	26	80	12	21	50	29
24863	I.580/80 N-14	26	80	14	21	50	32
24875	I.580/90 N-15	28	90	15	22	60	40
24876	I.580/90 N-16	28	90	16	22	60	40

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокоэластичный технополимер на основе полипропилена (ПП), чёрный цвет, матовая отделка.

Стандартное исполнение

Глухое отверстие.

Упругое соединение, сборка с прессовой посадкой на балки из тянутого материала с допуском h9, не подвержено воздействию вибраций и препятствует соскальзыванию ручки (см. Технические данные).

Инструкции по монтажу

Установите ручку I.580 N на слегка скошенный торец вала и надавите (насколько возможно) рукой или с помощью небольшого пресса. Также можно плотно установить ручку на место, слегка постукивая по ней пластиковым или деревянным молотком. В этом случае мы настоятельно рекомендуем накрыть ручку тканью или другим мягким материалом для предотвращения возникновения каких-либо повреждений поверхности.
