Угольники / Хомуты

для профильных систем

Угольники / Хомуты

Таблица (PDF)

GN 967

Таблица моделей — Угольники / Хомуты

Артикул	b	l₁	l₂	l₃	m	d	s	Вес (г)
GN 967-20-40-F-1-SR	20	40	-	10	20	5.2	3	16
GN 967-20-40-F-1-SW	20	40	-	10	20	5.2	3	16
GN 967-20-40-F-1-ZB	20	40	-	10	20	5.2	3	16
GN 967-30-60-F-1-SR	30	60	-	15	30	6.3	4	51
GN 967-30-60-F-1-SW	30	60	-	15	30	6.3	4	51
GN 967-30-60-F-1-ZB	30	60	-	15	30	6.3	4	51
GN 967-40-80-F-1-SR	40	80	-	20	40	8.3	5	114
GN 967-40-80-F-1-SW	40	80	-	20	40	8.3	5	114
GN 967-40-80-F-1-ZB	40	80	-	20	40	8.3	5	114
GN 967-45-90-F-1-SR	45	90	-	22.5	45	8.3	5	148
GN 967-45-90-F-1-SW	45	90	-	22.5	45	8.3	5	148
GN 967-45-90-F-1-ZB	45	90	-	22.5	45	8.3	5	148
GN 967-20-20-L-1-SR	20	-	20	10	20	5.2	3	14
GN 967-20-20-L-1-SW	20	-	20	10	20	5.2	3	14
GN 967-20-20-L-1-ZB	20	-	20	10	20	5.2	3	14
GN 967-30-30-L-1-SR	30	-	30	15	30	6.3	4	45
GN 967-30-30-L-1-SW	30	-	30	15	30	6.3	4	45
GN 967-30-30-L-1-ZB	30	-	30	15	30	6.3	4	45
GN 967-40-40-L-1-SR	40	-	40	20	40	8.3	5	105
GN 967-40-40-L-1-SW	40	-	40	20	40	8.3	5	105
GN 967-40-40-L-1-ZB	40	-	40	20	40	8.3	5	105
GN 967-45-45-L-1-SR	45	-	45	22.5	45	8.3	5	132
GN 967-45-45-L-1-SW	45	-	45	22.5	45	8.3	5	132
GN 967-45-45-L-1-ZB	45	-	45	22.5	45	8.3	5	132
GN 967-20-40-F-2-SR	20	40	-	10	20	5.2	3	18
GN 967-20-40-F-2-SW	20	40	-	10	20	5.2	3	18
GN 967-20-40-F-2-ZB	20	40	-	10	20	5.2	3	18
GN 967-30-60-F-2-SR	30	60	-	15	30	6.3	4	54
GN 967-30-60-F-2-SW	30	60	-	15	30	6.3	4	54
GN 967-30-60-F-2-ZB	30	60	-	15	30	6.3	4	54
GN 967-40-80-F-2-SR	40	80	-	20	40	8.3	5	120
GN 967-40-80-F-2-SW	40	80	-	20	40	8.3	5	120
GN 967-40-80-F-2-ZB	40	80	-	20	40	8.3	5	120
GN 967-45-90-F-2-SR	45	90	-	22.5	45	8.3	5	152
GN 967-45-90-F-2-SW	45	90	-	22.5	45	8.3	5	152
GN 967-45-90-F-2-ZB	45	90	-	22.5	45	8.3	5	152
GN 967-20-20-L-2-SR	20	-	20	10	20	5.2	3	15
GN 967-20-20-L-2-SW	20	-	20	10	20	5.2	3	15
GN 967-20-20-L-2-ZB	20	-	20	10	20	5.2	3	15
GN 967-30-30-L-2-SR	30	-	30	15	30	6.3	4	48
GN 967-30-30-L-2-SW	30	-	30	15	30	6.3	4	48
GN 967-30-30-L-2-ZB	30	-	30	15	30	6.3	4	48
GN 967-40-40-L-2-SR	40	-	40	20	40	8.3	5	107
GN 967-40-40-L-2-SW	40	-	40	20	40	8.3	5	107
GN 967-40-40-L-2-ZB	40	-	40	20	40	8.3	5	107
GN 967-45-45-L-2-SR	45	-	45	22.5	45	8.3	5	138
GN 967-45-45-L-2-SW	45	-	45	22.5	45	8.3	5	138
GN 967-45-45-L-2-ZB	45	-	45	22.5	45	8.3	5	138

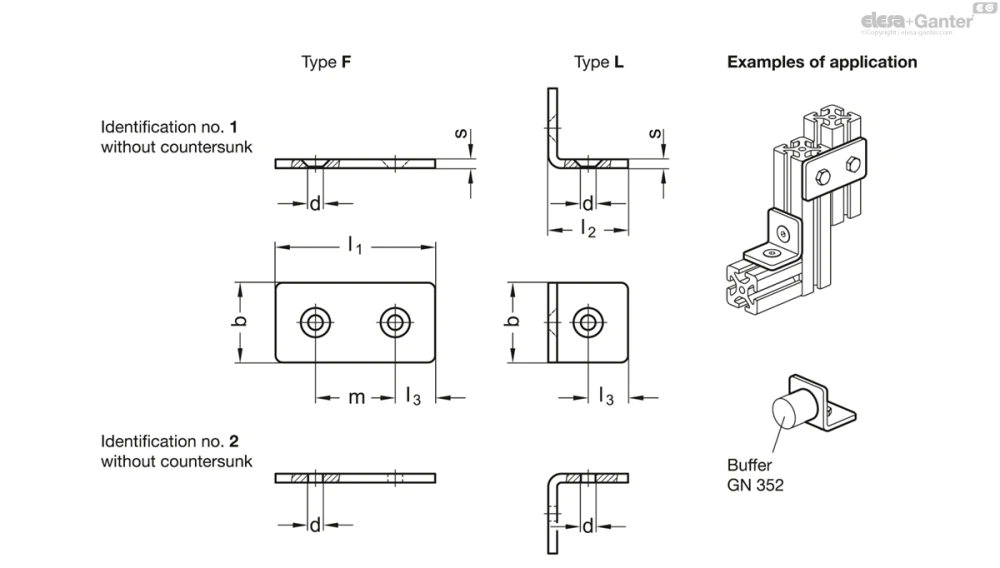

3D-модель Технические данные (PDF)

Характеристики

Types

Тип F: Хомут

Тип L: Угол

Артикул

№ 1 с отверстием для винта с потайной головкой DIN 7991

№ 2 с отверстием без потайной головки

Листовой металл

оцинковка, пассивирование (воронение) ZB

с пластиковым покрытием

черный цвет RAL 9005, текстурированная отделка SW

серебряный цвет RAL 9006, текстурированная отделка SR

Информация

Угольники и хомуты GN 967 предпочтительно используются вместе с системами профилированного сечения. Квадратные соединения или соединения с такой же контактной поверхностью могут таким образом быть освобождены в ограниченном пространстве и с высокой степенью устойчивости.

В дополнение к конфигурациям профильных систем угольники и хомуты также могут быть использованы для выполнения самых разных крепёжных и удерживающих задач, например, в конструкции зажимных и крепёжных приспособлений.

В варианте исполнения с номером артикула 2 высверленные отверстия разработаны без потайного отверстия, чтобы обеспечить крепление с помощью цилиндрических болтов, гаек и заклёпок.
