Ручки управления

Алюминий, для индикаторов положения

Ø вала d2 = Ø отверстия d3

Таблица (PDF)

Исполнения серии GN 957

GN 957-A

Ручки управления

Алюминий, для индикаторов положения

GN 957-B

Ручки управления

Алюминий, для индикаторов положения

GN 957-B

Таблица моделей — Ручки управления

Артикул	d₁	d_2H9 Bore of the control knob	d_3Bore Ø of the position indicator	d_4Socket set screw	l₁	l_2Length of the protruding shaft min.	l_2Length of the protruding shaft max.	для индикаторов положения	Вес (г)
GN 957-22-B10-B	22	B 10	10	M 4	15.5	4.5	9.6	DD50	11
GN 957-27-B14-B	27	B 14	14	M 5	19.5	6	11.3	DD51 / DD51-E / DD51-E-RF	14
GN 957-42-B20-B	42	B 20	20	M 6	24	6.5	15	DD52-R / DD52R-E / DD52R-E-RF	50

3D-модель Технические данные (PDF)

Характеристики

Типы

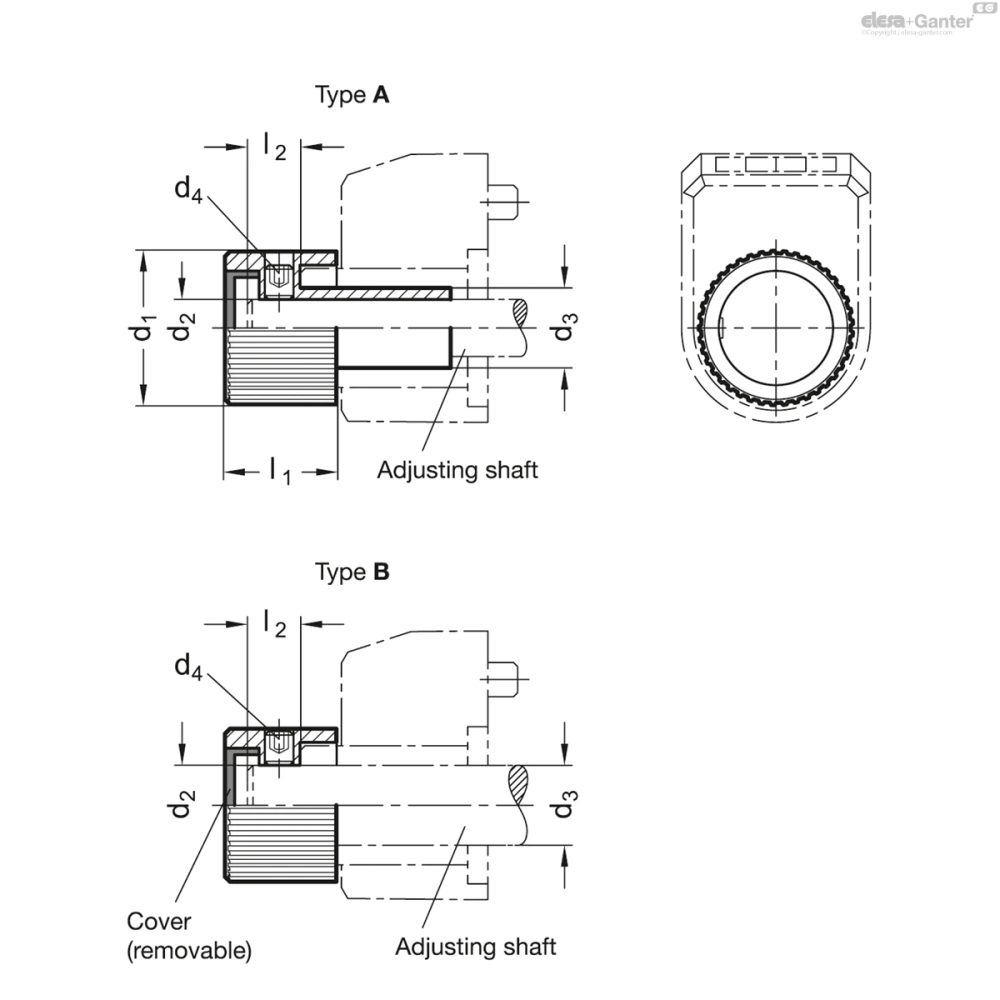

Тип A: Вал-Ød₂ < Отверстие-Ø d₃
Тип B: Вал-Ød₂ = Отверстие-Ø d₃

Поворотная ручка

Алюминий

Анодированное покрытие, чёрный цвет

Установочный винт DIN 916

Нержавеющая сталь

с внутренним шестигранником и зубчатым контактом

Крышка

Пластик, светло-серый цвет

Информация

Ручки управления GN 957 используются совместно с индикаторами положения. Эти ручки управления применяются в тех случаях, когда сборка требует точной ручной подгонки в интересах применения, для которого данные ручки были разработаны.

Конструкция этой ручки адаптирует её к диаметру регулировочного вала и исключает необходимость использования муфт-переходников RB50, RB51, RB52.
