Серия GN 957
GN 957-A
Ручки управления
Алюминий, для индикаторов положения
Ø вала d2 < Ø отверстия d3
Исполнения серии GN 957
Изображения

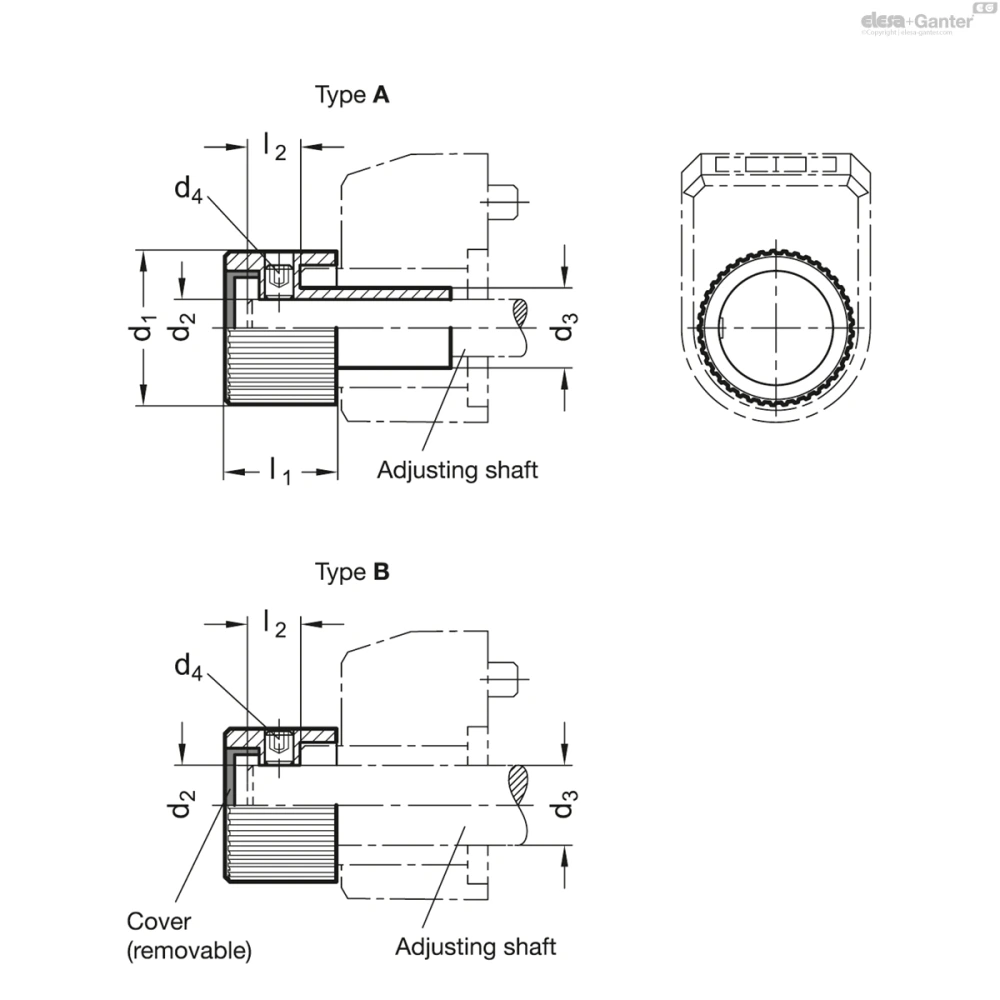

Схемы
GN 957-A
Таблица моделей — Ручки управления
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 957-22-B6-A | 22 | B 6 | 10 | M 4 | 15.5 | 4.5 | 9.6 | DD50 | 10 | |
| GN 957-22-B8-A | 22 | B 8 | 10 | M 4 | 15.5 | 4.5 | 9.6 | DD50 | 10 | |
| GN 957-27-B6-A | 27 | B 6 | 14 | M 5 | 19.5 | 6 | 11.3 | DD51 / DD51-E / DD51-E-RF | 24 | |
| GN 957-27-B8-A | 27 | B 8 | 14 | M 5 | 19.5 | 6 | 11.3 | DD51 / DD51-E / DD51-E-RF | 22 | |
| GN 957-27-B10-A | 27 | B 10 | 14 | M 5 | 19.5 | 6 | 11.3 | DD51 / DD51-E / DD51-E-RF | 20 | |
| GN 957-27-B12-A | 27 | B 12 | 14 | M 5 | 19.5 | 6 | 11.3 | DD51 / DD51-E / DD51-E-RF | 18 | |
| GN 957-42-B10-A | 42 | B 10 | 20 | M 6 | 24 | 6.5 | 15 | DD52-R / DD52R-E / DD52R-E-RF | 72 | |
| GN 957-42-B12-A | 42 | B 12 | 20 | M 6 | 24 | 6.5 | 15 | DD52-R / DD52R-E / DD52R-E-RF | 69 | |
| GN 957-42-B14-A | 42 | B 14 | 20 | M 6 | 24 | 6.5 | 15 | DD52-R / DD52R-E / DD52R-E-RF | 60 | |
| GN 957-42-B15-A | 42 | B 15 | 20 | M 6 | 24 | 6.5 | 15 | DD52-R / DD52R-E / DD52R-E-RF | 63 | |
| GN 957-42-B16-A | 42 | B 16 | 20 | M 6 | 24 | 6.5 | 15 | DD52-R / DD52R-E / DD52R-E-RF | 60 |
Характеристики
Типы
- Тип A: Вал-Ød2 < Отверстие-Ø d3
- Тип B: Вал-Ød2 = Отверстие-Ø d3
Поворотная ручка
Алюминий
Анодированное покрытие, чёрный цвет
Установочный винт DIN 916
Нержавеющая сталь
с внутренним шестигранником и зубчатым контактом
Крышка
Пластик, светло-серый цвет
Информация
Ручки управления GN 957 используются совместно с индикаторами положения. Эти ручки управления применяются в тех случаях, когда сборка требует точной ручной подгонки в интересах применения, для которого данные ручки были разработаны.
Конструкция этой ручки адаптирует её к диаметру регулировочного вала и исключает необходимость использования муфт-переходников RB50, RB51, RB52.
