Серия GN 933.5
GN 933.5
Винты с шестигранной головкой из нержавеющей стали
с медным / пластиковым / сферическим наконечником
Винты с шестигранной головкой из нержавеющей стали
Изображения
Схемы
GN 933.5
Таблица моделей — Винты с шестигранной головкой из нержавеющей стали
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 933.5-M6-16-MS | M 6 | 16 | 4 | - | - | 1 | - | 4 | - | 10 | 5 | |
| GN 933.5-M6-20-MS | M 6 | 20 | 4 | - | - | 1 | - | 4 | - | 10 | 6 | |
| GN 933.5-M6-25-MS | M 6 | 25 | 4 | - | - | 1 | - | 4 | - | 10 | 7 | |
| GN 933.5-M6-30-MS | M 6 | 30 | 4 | - | - | 1 | - | 4 | - | 10 | 8 | |
| GN 933.5-M6-35-MS | M 6 | 35 | 4 | - | - | 1 | - | 4 | - | 10 | 9 | |
| GN 933.5-M8-20-MS | M 8 | 20 | 6 | - | - | 1.5 | - | 5.3 | - | 13 | 13 | |
| GN 933.5-M8-25-MS | M 8 | 25 | 6 | - | - | 1.5 | - | 5.3 | - | 13 | 14 | |
| GN 933.5-M8-30-MS | M 8 | 30 | 6 | - | - | 1.5 | - | 5.3 | - | 13 | 15 | |
| GN 933.5-M8-35-MS | M 8 | 35 | 6 | - | - | 1.5 | - | 5.3 | - | 13 | 17 | |
| GN 933.5-M8-45-MS | M 8 | 45 | 6 | - | - | 1.5 | - | 5.3 | - | 13 | 20 | |
| GN 933.5-M10-25-MS | M 10 | 25 | 8 | - | - | 2 | - | 6.4 | - | 17 | 24 | |
| GN 933.5-M10-30-MS | M 10 | 30 | 8 | - | - | 2 | - | 6.4 | - | 17 | 27 | |
| GN 933.5-M10-35-MS | M 10 | 35 | 8 | - | - | 2 | - | 6.4 | - | 17 | 30 | |
| GN 933.5-M10-45-MS | M 10 | 45 | 8 | - | - | 2 | - | 6.4 | - | 17 | 34 | |
| GN 933.5-M10-55-MS | M 10 | 55 | 8 | - | - | 2 | - | 6.4 | - | 17 | 39 | |
| GN 933.5-M6-16-KU | M 6 | 16 | - | 3.5 | - | - | 1.3 | 4 | - | 10 | 5 | |
| GN 933.5-M6-20-KU | M 6 | 20 | - | 3.5 | - | - | 1.3 | 4 | - | 10 | 6 | |
| GN 933.5-M6-25-KU | M 6 | 25 | - | 3.5 | - | - | 1.3 | 4 | - | 10 | 6 | |
| GN 933.5-M6-30-KU | M 6 | 30 | - | 3.5 | - | - | 1.3 | 4 | - | 10 | 7 | |
| GN 933.5-M6-35-KU | M 6 | 35 | - | 3.5 | - | - | 1.3 | 4 | - | 10 | 8 | |
| GN 933.5-M8-20-KU | M 8 | 20 | - | 5 | - | - | 1.6 | 5.3 | - | 13 | 11 | |
| GN 933.5-M8-25-KU | M 8 | 25 | - | 5 | - | - | 1.6 | 5.3 | - | 13 | 13 | |
| GN 933.5-M8-30-KU | M 8 | 30 | - | 5 | - | - | 1.6 | 5.3 | - | 13 | 14 | |
| GN 933.5-M8-35-KU | M 8 | 35 | - | 5 | - | - | 1.6 | 5.3 | - | 13 | 16 | |
| GN 933.5-M8-45-KU | M 8 | 45 | - | 5 | - | - | 1.6 | 5.3 | - | 13 | 19 | |
| GN 933.5-M10-25-KU | M 10 | 25 | - | 6.5 | - | - | 1.9 | 6.4 | - | 17 | 23 | |
| GN 933.5-M10-30-KU | M 10 | 30 | - | 6.5 | - | - | 1.9 | 6.4 | - | 17 | 25 | |
| GN 933.5-M10-35-KU | M 10 | 35 | - | 6.5 | - | - | 1.9 | 6.4 | - | 17 | 28 | |
| GN 933.5-M10-45-KU | M 10 | 45 | - | 6.5 | - | - | 1.9 | 6.4 | - | 17 | 32 | |
| GN 933.5-M10-55-KU | M 10 | 55 | - | 6.5 | - | - | 1.9 | 6.4 | - | 17 | 37 | |
| GN 933.5-M6-20-ZK | M 6 | 20 | - | - | 4.5 | - | - | 4 | 5.1 | 10 | 6 | |
| GN 933.5-M6-25-ZK | M 6 | 25 | - | - | 4.5 | - | - | 4 | 5.1 | 10 | 6 | |
| GN 933.5-M6-30-ZK | M 6 | 30 | - | - | 4.5 | - | - | 4 | 5.1 | 10 | 7 | |
| GN 933.5-M6-35-ZK | M 6 | 35 | - | - | 4.5 | - | - | 4 | 5.1 | 10 | 8 | |
| GN 933.5-M8-25-ZK | M 8 | 25 | - | - | 6.1 | - | - | 5.3 | 6.2 | 13 | 12 | |
| GN 933.5-M8-30-ZK | M 8 | 30 | - | - | 6.1 | - | - | 5.3 | 6.2 | 13 | 14 | |
| GN 933.5-M8-35-ZK | M 8 | 35 | - | - | 6.1 | - | - | 5.3 | 6.2 | 13 | 16 | |
| GN 933.5-M8-45-ZK | M 8 | 45 | - | - | 6.1 | - | - | 5.3 | 6.2 | 13 | 19 | |
| GN 933.5-M10-30-ZK | M 10 | 30 | - | - | 7.8 | - | - | 6.4 | 7.3 | 17 | 25 | |
| GN 933.5-M10-35-ZK | M 10 | 35 | - | - | 7.8 | - | - | 6.4 | 7.3 | 17 | 27 | |
| GN 933.5-M10-45-ZK | M 10 | 45 | - | - | 7.8 | - | - | 6.4 | 7.3 | 17 | 32 | |
| GN 933.5-M10-55-ZK | M 10 | 55 | - | - | 7.8 | - | - | 6.4 | 7.3 | 17 | 38 |
Характеристики

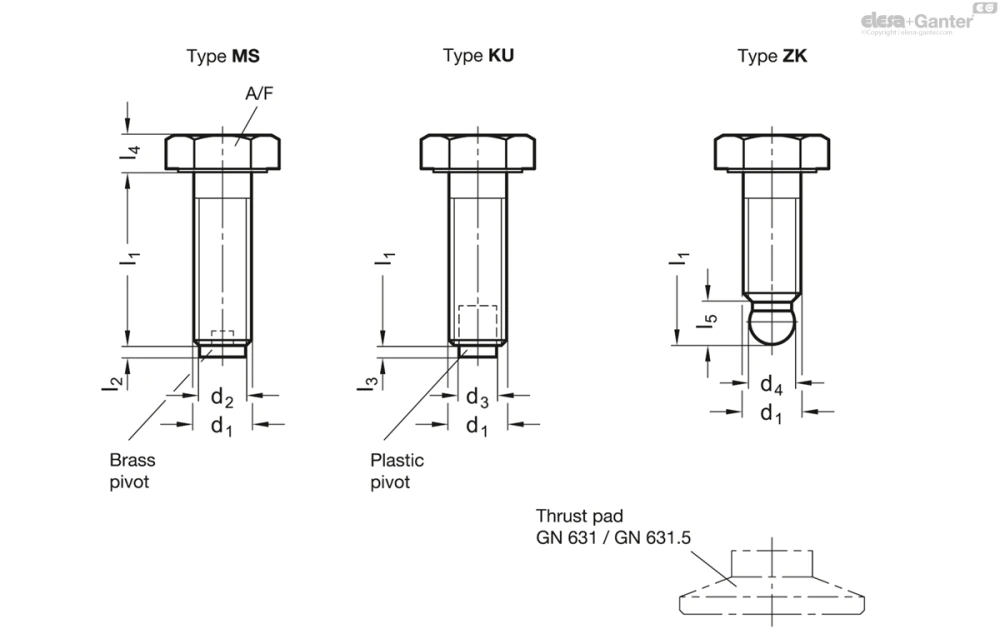

Типы
- Тип MS: Латунный стержень
- Тип KU: Пластиковый стержень (полиацеталь POM)
- Тип ZK: сферический наконечник
Винт с шестигранной головкой
Нержавеющая сталь AISI 304 (A2)
Информация
Винты с шестигранной головкой из нержавеющей стали GN 933.5 с медным или пластиковым шарнирным болтом используются в тех случаях, когда необходимо избегать вдавливания или повреждения зажимной поверхности под действием давления.
Винты из нержавеющей стали с шестигранной головкой GN 933.5 типа ZK имеют сферический наконечник, диаметр d4 которого меньше диаметра d1 резьбового стержня. Поэтому они совместимы с упорными подушками GN 631 / GN 631.5 , которые заказываются отдельно.
