Серия GN 927.3-B
GN 927.3-63-M5-B
Прижимные ручки с эксцентриковым кулачком
Прижимные ручки с эксцентриковым кулачком
стальной рычаг, литьё под давлением, пластиковая контактная пластина, с внутренней резьбой / с резьбовым стержнем
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

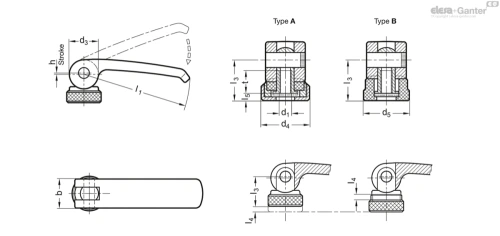

Схемы
GN 927.3-63-M5-B
Технические характеристики — Прижимные ручки с эксцентриковым кулачком
- l1
- 63
- d1
- M 5
- b
- 16
- d3
- 16
- d5
- 18.5
- h Ход при перемещении рычага на 90°
- 0.75
- l3In clamping position
- 16.3
- l5In clamping position
- 3
- t Полезная длина резьбы
- 10
- Weight (in g)
- 58
- Вес (г)
- 58
Характеристики
Типы
- Тип A: пластиковая контактная пластина с установочной гайкой
- Тип B: пластиковая контактная пластина без гайки
Рычажок
Прецизионное литьё из стали
Оцинкованная, воронёная пассивированная
Штифт
Нержавеющая сталь AISI 303
химически никелированный
прижимная гайка / прижимной винт / установочная гайка
Сталь
Оцинкованная, воронёная пассивированная
Контактная пластина
Пластик, aрмирование стекловолокном
- полиацеталь (POM) для A
- полиамид (PA) для типа B
Информация
Прижимные ручки GN 927.3 с эксцентриковым кулачком используются для быстрого прижатия и высвобождения. В отличие от ручек с резьбовыми соединениями, у этих ручек усилие прижатия создаётся без крутящего момента.
Конструкция ручек обеспечивает защиту от превышения максимального усилия при нажатии. При условии соблюдения порядка правильной сборки и установки не остается компонентов в свободном положении.
Преимущества ручек типа A:
Расстояние между шарниром и поверхностью регулируется с помощью резьбы с частым шагом, что позволяет с лёгкостью достигать максимального усилия прижатия. Кроме того, можно регулировать положение ручки относительно оси прижимного элемента.
Техническая информация
Конструктивные особенности (тип A)
Примеры применения
