Серия GN 913.2
GN 913.2
Шпильки
с плоским наконечником из закалённой стали
Шпильки
Изображения
Схемы

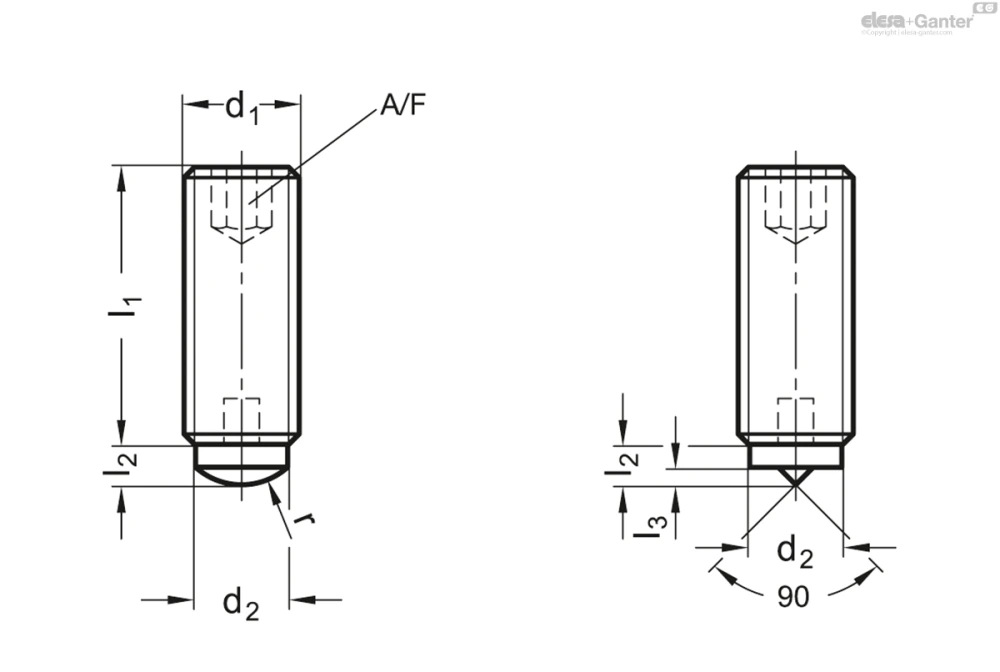

GN 913.2
Таблица моделей — Шпильки
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 913.2-M5-8-A | M 5 | 8 | 3 | 1 | 0.5 | 2.5 | 2.5 | 1 | |
| GN 913.2-M5-8-B | M 5 | 8 | 3 | 1 | 0.5 | 2.5 | 2.5 | 1 | |
| GN 913.2-M5-12-A | M 5 | 12 | 3 | 1 | 0.5 | 2.5 | 2.5 | 1 | |
| GN 913.2-M5-12-B | M 5 | 12 | 3 | 1 | 0.5 | 2.5 | 2.5 | 1 | |
| GN 913.2-M5-16-A | M 5 | 16 | 3 | 1 | 0.5 | 2.5 | 2.5 | 1 | |
| GN 913.2-M5-16-B | M 5 | 16 | 3 | 1 | 0.5 | 2.5 | 2.5 | 1 | |
| GN 913.2-M5-20-A | M 5 | 20 | 3 | 1 | 0.5 | 2.5 | 2.5 | 2 | |
| GN 913.2-M5-20-B | M 5 | 20 | 3 | 1 | 0.5 | 2.5 | 2.5 | 2 | |
| GN 913.2-M6-12-A | M 6 | 12 | 4 | 1.8 | 0.8 | 3 | 3 | 2 | |
| GN 913.2-M6-12-B | M 6 | 12 | 4 | 1.8 | 0.8 | 3 | 3 | 2 | |
| GN 913.2-M6-16-A | M 6 | 16 | 4 | 1.8 | 0.8 | 3 | 3 | 3 | |
| GN 913.2-M6-16-B | M 6 | 16 | 4 | 1.8 | 0.8 | 3 | 3 | 3 | |
| GN 913.2-M6-20-A | M 6 | 20 | 4 | 1.8 | 0.8 | 3 | 3 | 3 | |
| GN 913.2-M6-20-B | M 6 | 20 | 4 | 1.8 | 0.8 | 3 | 3 | 3 | |
| GN 913.2-M6-25-A | M 6 | 25 | 4 | 1.8 | 0.8 | 3 | 3 | 4 | |
| GN 913.2-M6-25-B | M 6 | 25 | 4 | 1.8 | 0.8 | 3 | 3 | 4 | |
| GN 913.2-M8-12-A | M 8 | 12 | 6 | 2.5 | 1 | 5 | 4 | 3 | |
| GN 913.2-M8-12-B | M 8 | 12 | 6 | 2.5 | 1 | 5 | 4 | 3 | |
| GN 913.2-M8-16-A | M 8 | 16 | 6 | 2.5 | 1 | 5 | 4 | 5 | |
| GN 913.2-M8-16-B | M 8 | 16 | 6 | 2.5 | 1 | 5 | 4 | 5 | |
| GN 913.2-M8-20-A | M 8 | 20 | 6 | 2.5 | 1 | 5 | 4 | 6 | |
| GN 913.2-M8-20-B | M 8 | 20 | 6 | 2.5 | 1 | 5 | 4 | 6 | |
| GN 913.2-M8-25-A | M 8 | 25 | 6 | 2.5 | 1 | 5 | 4 | 7 | |
| GN 913.2-M8-25-B | M 8 | 25 | 6 | 2.5 | 1 | 5 | 4 | 7 | |
| GN 913.2-M8-32-A | M 8 | 32 | 6 | 2.5 | 1 | 5 | 4 | 9 | |
| GN 913.2-M8-32-B | M 8 | 32 | 6 | 2.5 | 1 | 5 | 4 | 9 | |
| GN 913.2-M10-16-A | M 10 | 16 | 8 | 3.5 | 1.5 | 6 | 5 | 7 | |
| GN 913.2-M10-16-B | M 10 | 16 | 8 | 3.5 | 1.5 | 6 | 5 | 7 | |
| GN 913.2-M10-20-A | M 10 | 20 | 8 | 3.5 | 1.5 | 6 | 5 | 9 | |
| GN 913.2-M10-20-B | M 10 | 20 | 8 | 3.5 | 1.5 | 6 | 5 | 9 | |
| GN 913.2-M10-25-A | M 10 | 25 | 8 | 3.5 | 1.5 | 6 | 5 | 11 | |
| GN 913.2-M10-25-B | M 10 | 25 | 8 | 3.5 | 1.5 | 6 | 5 | 11 | |
| GN 913.2-M10-32-A | M 10 | 32 | 8 | 3.5 | 1.5 | 6 | 5 | 15 | |
| GN 913.2-M10-32-B | M 10 | 32 | 8 | 3.5 | 1.5 | 6 | 5 | 15 | |
| GN 913.2-M10-40-A | M 10 | 40 | 8 | 3.5 | 1.5 | 6 | 5 | 18 | |
| GN 913.2-M10-40-B | M 10 | 40 | 8 | 3.5 | 1.5 | 6 | 5 | 18 |
Характеристики
Типы
- Тип A: полусферический наконечник
- Тип B: заострённый наконечник
Сталь
- Класс материала 5.8
- Чернёная
Закалённый наконечник
закалённый
Информация
Винты типа GN 913.2 с округлым наконечником из закалённой стали (тип A) используются, когда требуется точечный контакт. Они являются более дешевыми аналогами шпилек с шариковыми наконечниками типа_ |s|_GN 605.
Установочные винты с закалённой заостренной подушкой (тип B) обеспечивают альтернативный вид отделки.
Техническая информация
Вопрос о продукции
Спросите о серии GN 913.2 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
