Серия GN 912.3
GN 912.3
Винты с головкой под торцевой ключ
Нержавеющая сталь, с уменьшенным диаметром головки, с внутренним шестигранником
Винты с головкой под торцевой ключ
Изображения

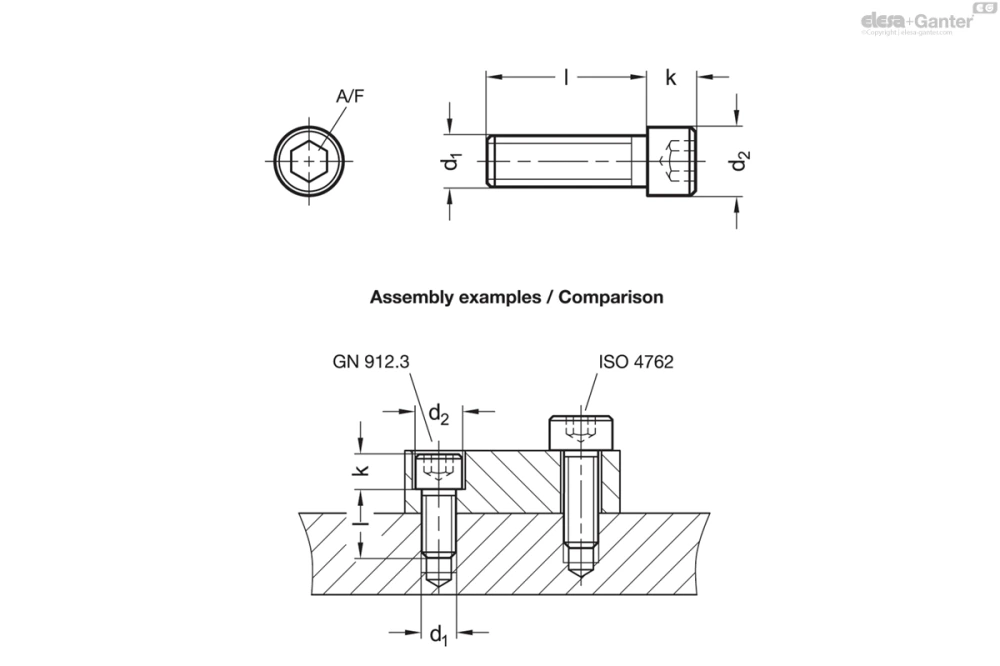

Схемы
GN 912.3
Таблица моделей — Винты с головкой под торцевой ключ
| Артикул |
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|
| GN 912.3-M3-5-NI | M 3 | 5 | 4.5 | 3 | 2.5 | 1 | |
| GN 912.3-M3-6-NI | M 3 | 6 | 4.5 | 3 | 2.5 | 2 | |
| GN 912.3-M3-8-NI | M 3 | 8 | 4.5 | 3 | 2.5 | 3 | |
| GN 912.3-M3-10-NI | M 3 | 10 | 4.5 | 3 | 2.5 | 4 | |
| GN 912.3-M3-12-NI | M 3 | 12 | 4.5 | 3 | 2.5 | 5 | |
| GN 912.3-M4-6-NI | M 4 | 6 | 5.5 | 4 | 3 | 1 | |
| GN 912.3-M4-8-NI | M 4 | 8 | 5.5 | 4 | 3 | 2 | |
| GN 912.3-M4-10-NI | M 4 | 10 | 5.5 | 4 | 3 | 3 | |
| GN 912.3-M4-12-NI | M 4 | 12 | 5.5 | 4 | 3 | 4 | |
| GN 912.3-M4-16-NI | M 4 | 16 | 5.5 | 4 | 3 | 5 | |
| GN 912.3-M4-20-NI | M 4 | 20 | 5.5 | 4 | 3 | 6 | |
| GN 912.3-M4-25-NI | M 4 | 25 | 5.5 | 4 | 3 | 7 | |
| GN 912.3-M5-8-NI | M 5 | 8 | 7 | 4.5 | 4 | 2 | |
| GN 912.3-M5-10-NI | M 5 | 10 | 7 | 4.5 | 4 | 3 | |
| GN 912.3-M5-12-NI | M 5 | 12 | 7 | 4.5 | 4 | 4 | |
| GN 912.3-M5-16-NI | M 5 | 16 | 7 | 4.5 | 4 | 5 | |
| GN 912.3-M5-20-NI | M 5 | 20 | 7 | 4.5 | 4 | 6 | |
| GN 912.3-M5-25-NI | M 5 | 25 | 7 | 4.5 | 4 | 7 | |
| GN 912.3-M6-8-NI | M 6 | 8 | 8.5 | 5.5 | 5 | 3 | |
| GN 912.3-M6-10-NI | M 6 | 10 | 8.5 | 5.5 | 5 | 4 | |
| GN 912.3-M6-12-NI | M 6 | 12 | 8.5 | 5.5 | 5 | 5 | |
| GN 912.3-M6-16-NI | M 6 | 16 | 8.5 | 5.5 | 5 | 6 | |
| GN 912.3-M6-20-NI | M 6 | 20 | 8.5 | 5.5 | 5 | 7 | |
| GN 912.3-M6-25-NI | M 6 | 25 | 8.5 | 5.5 | 5 | 8 | |
| GN 912.3-M6-30-NI | M 6 | 30 | 8.5 | 5.5 | 5 | 9 | |
| GN 912.3-M8-10-NI | M 8 | 10 | 11 | 7.5 | 6 | 8 | |
| GN 912.3-M8-12-NI | M 8 | 12 | 11 | 7.5 | 6 | 9 | |
| GN 912.3-M8-16-NI | M 8 | 16 | 11 | 7.5 | 6 | 10 | |
| GN 912.3-M8-20-NI | M 8 | 20 | 11 | 7.5 | 6 | 11 | |
| GN 912.3-M8-25-NI | M 8 | 25 | 11 | 7.5 | 6 | 12 | |
| GN 912.3-M8-30-NI | M 8 | 30 | 11 | 7.5 | 6 | 14 | |
| GN 912.3-M8-35-NI | M 8 | 35 | 11 | 7.5 | 6 | 16 | |
| GN 912.3-M10-16-NI | M 10 | 16 | 13.5 | 9.5 | 8 | 16 | |
| GN 912.3-M10-20-NI | M 10 | 20 | 13.5 | 9.5 | 8 | 18 | |
| GN 912.3-M10-25-NI | M 10 | 25 | 13.5 | 9.5 | 8 | 20 | |
| GN 912.3-M10-30-NI | M 10 | 30 | 13.5 | 9.5 | 8 | 23 | |
| GN 912.3-M10-35-NI | M 10 | 35 | 13.5 | 9.5 | 8 | 26 | |
| GN 912.3-M10-40-NI | M 10 | 40 | 13.5 | 9.5 | 8 | 28 |
Характеристики
Нержавеющая сталь AISI 304 NI
Информация
Винты с головкой под торцевой ключ GN 912.3 имеют уменьшенный диаметр головки по сравнению с винтами с головкой под торцевой ключ ISO 4762.
Таким образом, винты могут быть утоплены в местах, где это было бы невозможно со стандартными винтами с головкой под торцевой ключ из-за недостаточного пространства, например, небольшое расстояние до кромки.
Благодаря геометрии их головки винты в соответствии с данными характеристиками имеют уменьшенную несущую способность согласно ISO 898-1.
Техническая информация
Вопрос о продукции
Спросите о серии GN 912.3 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
