Невыпадающие винты с головкой под торцевой ключ из нержавеющей стали

с тонким стержнем для предотвращения выпадения

Таблица (PDF)

GN 912.2

Таблица моделей — Невыпадающие винты с головкой под торцевой ключ из нержавеющей стали

Артикул	d₁	l₁	a₁	a₂	a₃	d₂	d₃-0.3	d₄	k	l₂	l₃	A/F	Вес (г)
GN 912.2-M3-12-NI	M 3	12	1.5-3	3-6.5	6.5-8	5.5	2.2	3.5	3	4	1.5	2.5	1
GN 912.2-M3-16-NI	M 3	16	3-7	7-8	8-12	5.5	2.2	3.5	3	4	1.5	2.5	1
GN 912.2-M4-16-NI	M 4	16	2-5	5-8	8-11	7	3	4.5	4	5	2	3	2
GN 912.2-M4-20-NI	M 4	20	5-9	9-11	11-15	7	3	4.5	4	5	2	3	3
GN 912.2-M5-20-NI	M 5	20	2.5-6	6-10.5	10.5-14	8.5	3.9	5.5	5	6	2.5	4	4
GN 912.2-M5-25-NI	M 5	25	6-11	11-14	14-19	8.5	3.9	5.5	5	6	2.5	4	5
GN 912.2-M6-25-NI	M 6	25	3-7	7-13	13-17	10	4.5	6.5	6	8	3	5	8
GN 912.2-M6-30-NI	M 6	30	7-12	12-17	17-22	10	4.5	6.5	6	8	3	5	8
GN 912.2-M8-30-NI	M 8	30	4-8	8-16	16-20	13	6.3	8.5	8	10	4	6	17
GN 912.2-M8-35-NI	M 8	35	8-13	13-20	20-25	13	6.3	8.5	8	10	4	6	19
GN 912.2-M8-40-NI	M 8	40	13-18	18-25	25-30	13	6.3	8.5	8	10	4	6	17

3D-модель Технические данные (PDF)

Характеристики

Нержавеющая сталь NI

AISI 304 (A2)

Информация

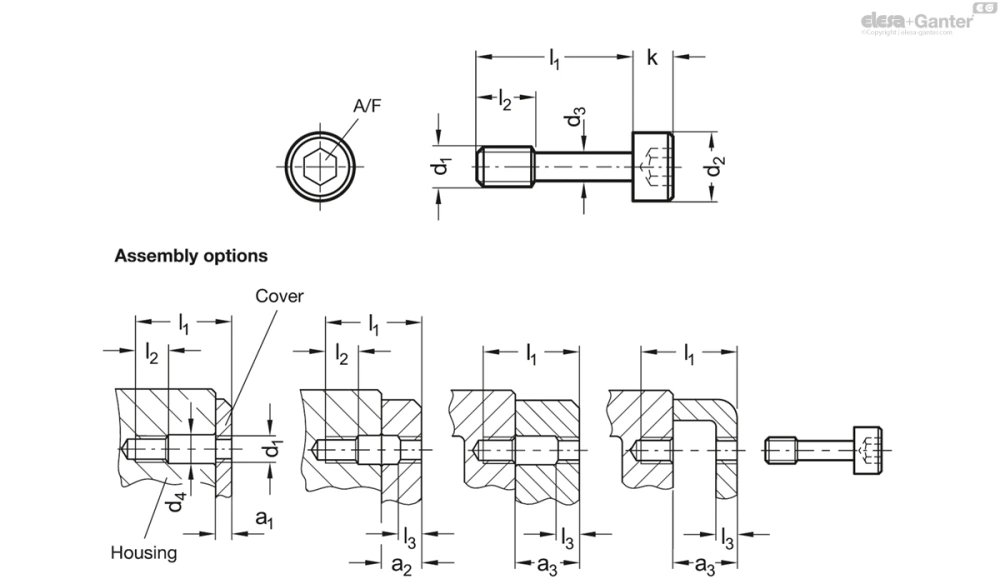

Невыпадающие винты с головкой под торцевой ключ из нержавеющей стали GN 912.2 могут использоваться для предотвращения потери барашкового винта благодаря d₃ углубленной части шпильки. Таким образом обеспечивается «захват фиксирующего элемента» в соответствии с Директивой по машиностроению 2006 / 42 / EG.

При использовании таких винтов вместо обычного расточенного отверстия с внутренней резьбой необходимо выполнить конические резьбовые отверстия d₁ в каждом из двух соединяемых элементов. Кроме того, необходимо вырезать отверстие для зазора d₄ на одной или обеих сторонах. В зависимости от конструкции и необходимости зажимать длину a₁ ... a₃ из компонента привязываясь, есть несколько вариантов сборки, как показано выше.
