Серия GN 880.1
GN 880.1
Соединительные детали
для масляных дренажных клапанов GN 880 с дренажным шлангом / без шланга

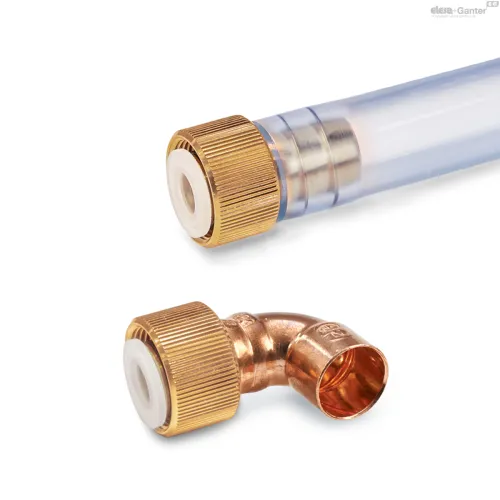

Соединительные детали
Изображения

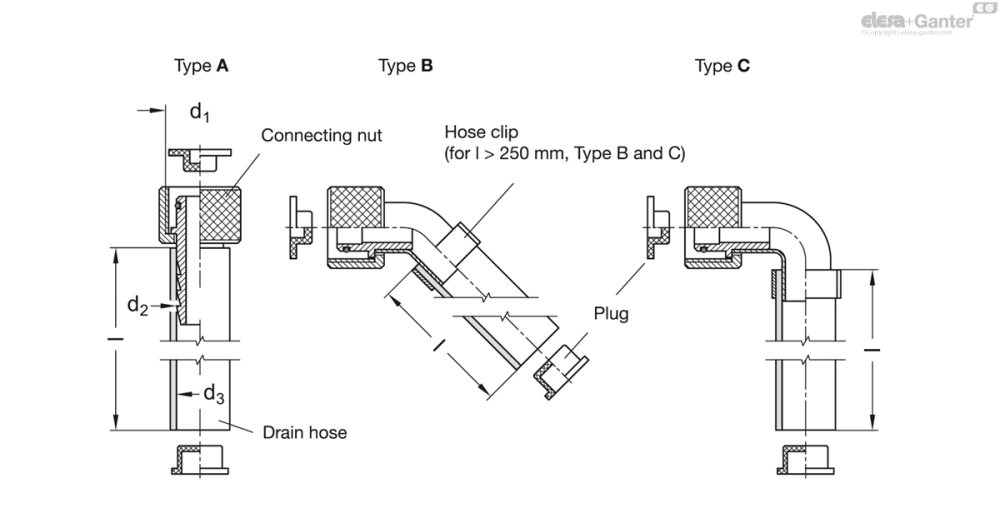

Схемы
GN 880.1
Таблица моделей — Соединительные детали
| Артикул |
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|
| GN 880.1-22-A | 22 | M 22 x 1.5 | - | 15 | - | 58 | |
| GN 880.1-26-A | 26 | M 26 x 1.5 | - | 20 | - | 89 | |
| GN 880.1-22-B | 22 | M 22 x 1.5 | - | 15 | - | 59 | |
| GN 880.1-26-B | 26 | M 26 x 1.5 | - | 20 | - | 86 | |
| GN 880.1-22-C | 22 | M 22 x 1.5 | - | 15 | - | 62 | |
| GN 880.1-26-C | 26 | M 26 x 1.5 | - | 20 | - | 89 | |
| GN 880.1-22-A-250-T | 22 | M 22 x 1.5 | 250 | 15 | 14 | 97 | |
| GN 880.1-22-A-500-T | 22 | M 22 x 1.5 | 500 | 15 | 14 | 129 | |
| GN 880.1-22-A-1000-T | 22 | M 22 x 1.5 | 1000 | 15 | 14 | 221 | |
| GN 880.1-26-A-250-T | 26 | M 26 x 1.5 | 250 | 20 | 19 | 162 | |
| GN 880.1-26-A-500-T | 26 | M 26 x 1.5 | 500 | 20 | 19 | 237 | |
| GN 880.1-26-A-1000-T | 26 | M 26 x 1.5 | 1000 | 20 | 19 | 387 | |
| GN 880.1-22-B-250-T | 22 | M 22 x 1.5 | 250 | 15 | 14 | 94 | |
| GN 880.1-22-B-500-T | 22 | M 22 x 1.5 | 500 | 15 | 14 | 141 | |
| GN 880.1-22-B-1000-T | 22 | M 22 x 1.5 | 1000 | 15 | 14 | 223 | |
| GN 880.1-26-B-250-T | 26 | M 26 x 1.5 | 250 | 20 | 19 | 152 | |
| GN 880.1-26-B-500-T | 26 | M 26 x 1.5 | 500 | 20 | 19 | 234 | |
| GN 880.1-26-B-1000-T | 26 | M 26 x 1.5 | 1000 | 20 | 19 | 386 | |
| GN 880.1-22-C-250-T | 22 | M 22 x 1.5 | 250 | 15 | 14 | 97 | |
| GN 880.1-22-C-500-T | 22 | M 22 x 1.5 | 500 | 15 | 14 | 140 | |
| GN 880.1-22-C-1000-T | 22 | M 22 x 1.5 | 1000 | 15 | 14 | 220 | |
| GN 880.1-26-C-250-T | 26 | M 26 x 1.5 | 250 | 20 | 19 | 153 | |
| GN 880.1-26-C-500-T | 26 | M 26 x 1.5 | 500 | 20 | 19 | 233 | |
| GN 880.1-26-C-1000-T | 26 | M 26 x 1.5 | 1000 | 20 | 19 | 390 |
Характеристики
Типы
- Тип A: Соединитель прямой
- Тип B: Соединитель 45°
- Тип C: Соединитель 90°
Соединительная гайка
с покрытием шланга
Латунь
Изгиб L 45° / 90 °
Медь
Кольцевое уплотнение
Каучук NBR (Пербунан)
Сливной шланг
ПВХ, прозрачный T
Зажим шланга
Оцинкованная сталь
Заглушка
Пластик, LD-PE
Информация
Соединительные элементы GN 880.1 необходимы при использовании сливных клапанов GN 880
Накручивание соединительной детали активирует клапанную пластину маслосливного крана, позволяя протекание масла через шланг в подготовленный бак.
Пробка предотвращает вытекание оставшегося масла после слива.
По запросу
- другая длина шланга
- Сливной шланг с внутренней тканевой лентой (нейлон)
