Установочные винты из нержавеющей стали

для блоков подшипников GN 828

Таблица (PDF)

GN 827

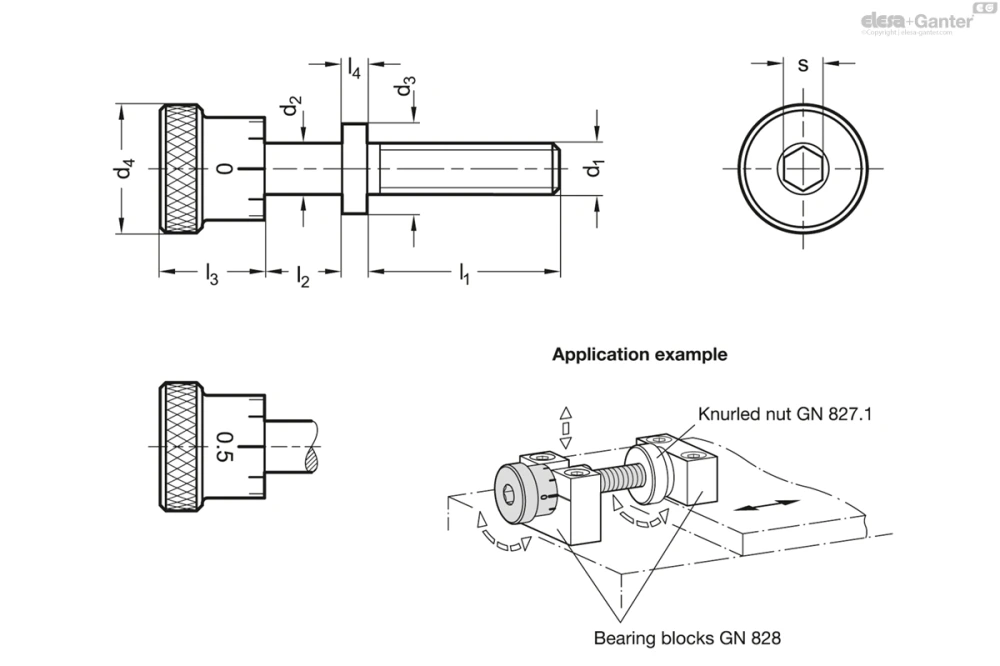

Таблица моделей — Установочные винты из нержавеющей стали

Артикул	d₁	l₁	d₂-0.4/-0.6	d₃	d₄	l₂+0.1	l₃	l₄	s	Вес (г)
GN 827-M6x1-20-NG-S	M6x1	20	6	10	16	10.1	14	2.9	5	21
GN 827-M6x1-35-NG-S	M6x1	35	6	10	16	10.1	14	2.9	5	24
GN 827-M6x1-50-NG-S	M6x1	50	6	10	16	10.1	14	2.9	5	27
GN 827-M8x1-30-NG-S	M8x1	30	8	14	20	12.1	16	3.9	6	47
GN 827-M8x1-45-NG-S	M8x1	45	8	14	20	12.1	16	3.9	6	52
GN 827-M8x1-60-NG-S	M8x1	60	8	14	20	12.1	16	3.9	6	57
GN 827-M10x1-40-NG-S	M10x1	40	10	16	24	15.1	18	5.9	8	85
GN 827-M10x1-60-NG-S	M10x1	60	10	16	24	15.1	18	5.9	8	94
GN 827-M10x1-80-NG-S	M10x1	80	10	16	24	15.1	18	5.9	8	106

3D-модель Технические данные (PDF)

Характеристики

Обозначение

Обозначение S: со стандартной шкалой 0...0,5, 10 делений

Нержавеющая сталь AISI 303 NG

матовая отделка, дробеструйная обработка

Шкала

с лазерной гравировкой, чёрная, со спуском

Информация

Установочные винты из нержавеющей стали GN 827 используются в сочетании с блоками подшипников GN 828 для задач простой регулировки и позиционирования.

Для обработки и сборки оборудования, на котором крепления и механизмы должны регулярно меняться, в частности, простую регулировку можно выполнить путём сочетания установочных винтов GN 827 гайки с накаткой GN 827.1 и блоки подшипников GN 828 типов UA и UB для гарантии сохранения настроек даже применительно к разным пользователям.
