Серия GN 806
GN 806
Защитные колпачки
Защитные колпачки
Изображения

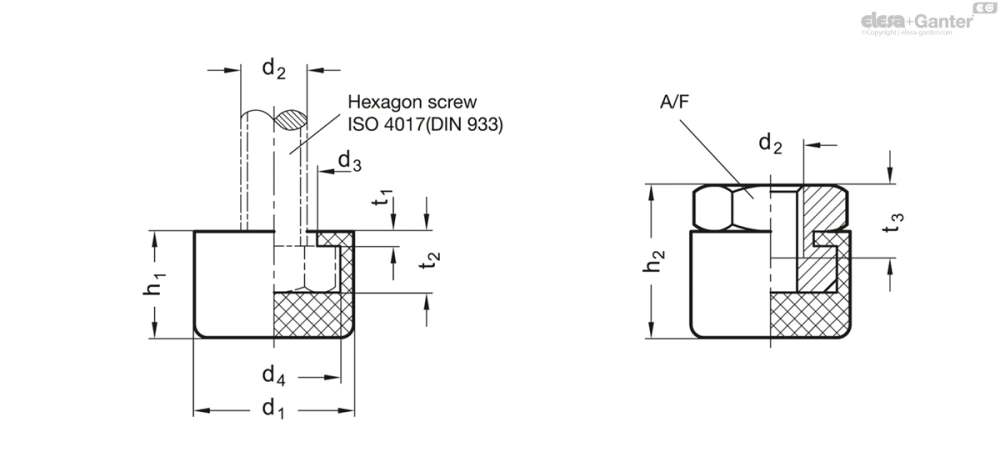

Схемы
GN 806
Таблица моделей — Защитные колпачки
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 806-11-A | 11* | M 4 | 5.5 | 8.2 | 6.5 | - | - | 1 | 4 | - | 1 | |
| GN 806-12-A | 12 | M 5 | 7 | 9.3 | 8 | - | - | 1.5 | 5.3 | - | 1 | |
| GN 806-15-A | 15 | M 6 | 8.5 | 11.5 | 10 | - | - | 2 | 6 | - | 2 | |
| GN 806-19-A | 19 | M 8 | 11 | 15 | 13 | - | - | 2 | 7.5 | - | 4 | |
| GN 806-24-A | 24 | M 10 | 13 | 20 | 16 | - | - | 2.2 | 9.2 | - | 6 | |
| GN 806-26-A | 26 | M 12 | 16 | 22 | 19 | - | - | 2.5 | 10.5 | - | 9 | |
| GN 806-12-B | 12 | M 5 | 7 | 9.3 | 8 | 11 | 10 | 1.5 | 5.3 | 6 | 4 | |
| GN 806-15-B | 15 | M 6 | 8.5 | 11.5 | 10 | 14 | 12 | 2 | 6 | 7 | 8 | |
| GN 806-19-B | 19 | M 8 | 11 | 15 | 13 | 18 | 16 | 2 | 7.5 | 8.5 | 17 | |
| GN 806-24-B | 24 | M 10 | 13 | 20 | 16 | 23.5 | 21 | 2.2 | 9.2 | 10 | 37 | |
| GN 806-26-B | 26 | M 12 | 16 | 22 | 19 | 26 | 22 | 2.5 | 10.5 | 12 | 45 |
Характеристики
Types
- Тип A: защитный колпачок (без винта)
- Тип B: защитный колпачок с резьбовой втулкой
Защитный колпачок
Резина (CR)
- Твёрдость по Шору А 85 ± 5
- чёрный цвет
Резьбовая втулка
Сталь
zinc plated, blue passivated
Информация
Винты с шестигранными головками ISO 4017 и резьбовые шпильки типа В с установленными на них защитными колпачками GN 806 можно использовать в качестве упорных болтов с мягкими наконечниками и упорных штифтов с мягкими прижимными головками соответственно.
Стандартно такие компоненты устанавливаются на шарнирно-рычажные зажимы.
