Резьбовые заглушки

Оцинкованная сталь

Резьбовые заглушки

Таблица (PDF)

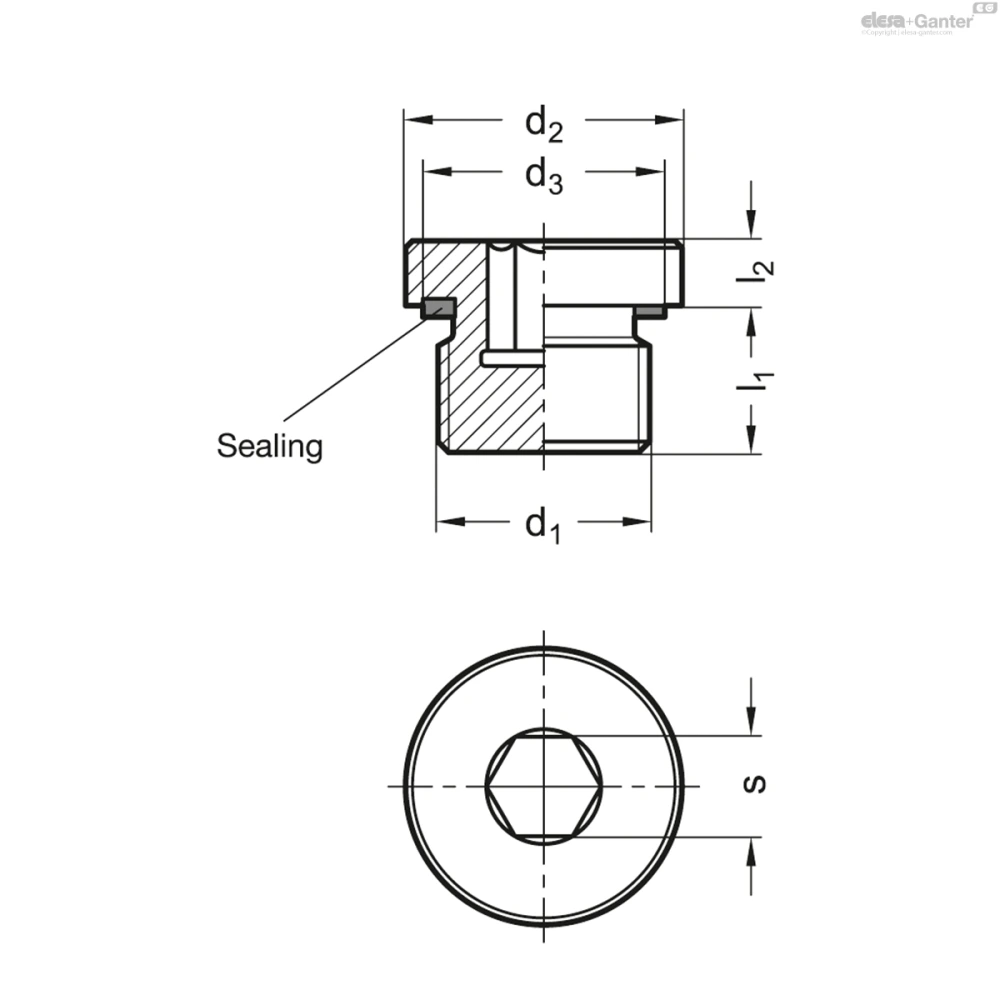

GN 749

Таблица моделей — Резьбовые заглушки

Артикул	d₁	d_2h14	d₃	l₁	l₂	s	Макс. допустимое рабочее давление в ПБ	Рекомендуемый крутящий момент в Н·м	Вес (г)
GN 749-M8x1-A	M 8 x 1	12	9.9	8	4	4	400	8	5
GN 749-M8x1-B	M 8 x 1	12	9.9	8	4	4	400	8	5
GN 749-M10x1-A	M 10 x 1	14	11.9	8	4	5	400	12	8
GN 749-M10x1-B	M 10 x 1	14	11.9	8	4	5	400	12	7
GN 749-M12x1,5-A	M 12 x 1.5	17	14.4	12	5	6	400	25	14
GN 749-M12x1,5-B	M 12 x 1.5	17	14.4	12	5	6	400	25	15
GN 749-M14x1,5-A	M 14 x 1.5	19	16.5	12	5	6	400	30	19
GN 749-M14x1,5-B	M 14 x 1.5	19	16.5	12	5	6	400	30	10
GN 749-M16x1,5-A	M 16 x 1.5	22	18.9	12	5	8	400	50	24
GN 749-M16x1,5-B	M 16 x 1.5	22	18.9	12	5	8	400	50	25
GN 749-M18x1,5-A	M 18 x 1.5	24	20.9	12	5	8	400	60	31
GN 749-M18x1,5-B	M 18 x 1.5	24	20.9	12	5	8	400	60	31
GN 749-M20x1,5-A	M 20 x 1.5	26	22.9	14	5	10	400	70	40
GN 749-M20x1,5-B	M 20 x 1.5	26	22.9	14	5	10	400	70	41
GN 749-M22x1,5-A	M 22 x 1.5	27	24.3	14	5	10	400	80	49
GN 749-M22x1,5-B	M 22 x 1.5	27	24.3	14	5	10	400	80	48
GN 749-M24x1,5-A	M 24 x 1.5	30	26.9	14	5	12	400	95	57
GN 749-M24x1,5-B	M 24 x 1.5	30	26.9	14	5	12	400	95	57
GN 749-M26x1,5-A	M 26 x 1.5	32	29.2	16	5	12	400	120	75
GN 749-M26x1,5-B	M 26 x 1.5	32	29.2	16	5	12	400	120	80
GN 749-M27x2-A	M 27 x 2	32	29.2	16	5	12	400	120	80
GN 749-M27x2-B	M 27 x 2	32	29.2	16	5	12	400	120	80
GN 749-M30x1,5-A	M 30 x 1.5	37	32.7	16	6.5	17	400	190	103
GN 749-M30x1,5-B	M 30 x 1.5	37	32.7	16	6.5	17	400	190	104
GN 749-M33x2-A	M 33 x 2	40	35.7	16	6.5	17	400	225	126
GN 749-M33x2-B	M 33 x 2	40	35.7	16	6.5	17	400	225	127
GN 749-M42x2-A	M 42 x 2	50	45.8	16	6.5	22	315	360	202
GN 749-M42x2-B	M 42 x 2	50	45.8	16	6.5	22	315	360	196
GN 749-M48x2-A	M 48 x 2	55	50.7	16	6.5	24	315	400	254
GN 749-M48x2-B	M 48 x 2	55	50.7	16	6.5	24	315	400	250
GN 749-G1/8-A	G 1/8	14	11.9	8	4	5	400	12	7
GN 749-G1/8-B	G 1/8	14	11.9	8	4	5	400	12	7
GN 749-G1/4-A	G 1/4	19	16.5	12	5	6	400	30	18
GN 749-G1/4-B	G 1/4	19	16.5	12	5	6	400	30	18
GN 749-G3/8-A	G 3/8	22	18.9	12	5	8	400	50	26
GN 749-G3/8-B	G 3/8	22	18.9	12	5	8	400	50	26
GN 749-G1/2-A	G 1/2	27	23.9	14	5	10	400	80	44
GN 749-G1/2-B	G 1/2	27	23.9	14	5	10	400	80	45
GN 749-G3/4-A	G 3/4	32	29.2	16	5	12	400	120	70
GN 749-G3/4-B	G 3/4	32	29.2	16	5	12	400	120	75
GN 749-G1-A	G 1	40	35.7	16	6.5	17	400	225	115
GN 749-G1-B	G 1	40	35.7	16	6.5	17	400	225	124
GN 749-G11/4-A	G 1 1/4	50	45.8	16	6.5	22	315	360	195
GN 749-G11/4-B	G 1 1/4	50	45.8	16	6.5	22	315	360	195
GN 749-G11/2-A	G 1 1/2	55	50.7	16	6.5	24	315	400	240
GN 749-G11/2-B	G 1 1/2	55	50.7	16	6.5	24	315	400	240

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: Уплотнительное кольцо из бутадиен-нитрильного каучука (пербунан)

Тип B: Уплотнительное кольцо из фторкаучука (Viton^®)

Сталь

Класс прочности на разрыв 5.8

испытан ультразвуковым методом и на растяжение

оцинкованный, нанопассивированный (серебристый / желтоватый)

Тип A

термостойкость до 100 °C

Уплотнительное кольцо из бутадиен-нитрильного каучука (пербунан)

Тип B

термостойкость до 180 °C

Уплотнительное кольцо из фторкаучука (Viton^®)

Идентификация по не чёрной отделке уплотнения

Информация

Размеры резьбовых заглушек GN 749 соответствуют значению DIN 908 -, но отклонение от последнего – эластичное уплотнительное кольцо (резина). Это уплотнительное кольцо удерживается в радиальной выточке на сопрягаемой поверхности, что препятствует его выпадению и, в частности, выдавливанию при затягивании вилки.

Детали, относящиеся к допустимому рабочему давлению, не являются обязательными рекомендуемыми значениями и исключают любую ответственность. Они не представляют собой общую гарантию качества и состояния. Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели.
