Серия GN 7336

GN-7336-NI

Ручки с накаткой / Винты с накаткой

с резьбовой шпилькой, нержавеющая сталь

Таблица (PDF)

Исполнения серии GN 7336

GN 7336-NI

Ручки с накаткой / Винты с накаткой

с внутренней резьбой, нержавеющая сталь

GN 7336-ST

Ручки с накаткой / Винты с накаткой

с внутренней резьбой, cталь

GN-7336-NI

Ручки с накаткой / Винты с накаткой

с резьбовой шпилькой, нержавеющая сталь

GN-7336-ST

Ручки с накаткой / Винты с накаткой

с резьбовой шпилькой, cталь

GN-7336-NI

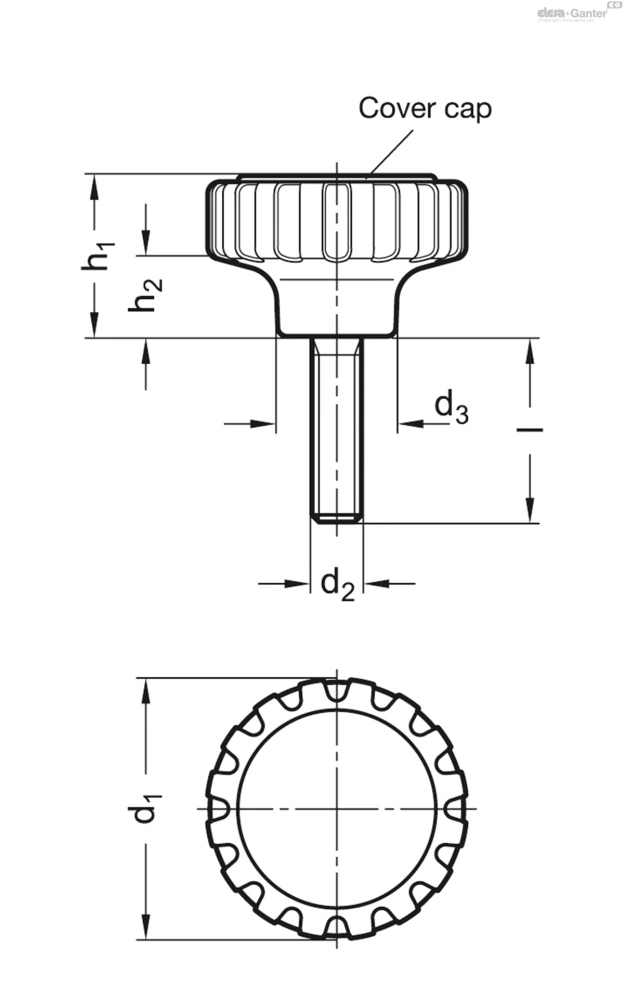

Таблица моделей — Ручки с накаткой / Винты с накаткой

Артикул	d₁	d₂	l	d₃	h₁	h₂	Вес (г)
GN 7336-34-M6-11-NI	34	M 6	11	16	21	10.5	15
GN 7336-34-M6-15-NI	34	M 6	15	16	21	10.5	20
GN 7336-34-M6-20-NI	34	M 6	20	16	21	10.5	17
GN 7336-34-M6-25-NI	34	M 6	25	16	21	10.5	20
GN 7336-34-M6-30-NI	34	M 6	30	16	21	10.5	19
GN 7336-42-M8-15-NI	42	M 8	15	19	26	13	30
GN 7336-42-M8-20-NI	42	M 8	20	19	26	13	32
GN 7336-42-M8-25-NI	42	M 8	25	19	26	13	32
GN 7336-42-M8-30-NI	42	M 8	30	19	26	13	34
GN 7336-42-M8-40-NI	42	M 8	40	19	26	13	40
GN 7336-42-M8x1-15-NI	42	M 8x1	15	19	26	13	29
GN 7336-42-M8x1-20-NI	42	M 8x1	20	19	26	13	30
GN 7336-42-M8x1-25-NI	42	M 8x1	25	19	26	13	33
GN 7336-42-M8x1-30-NI	42	M 8x1	30	19	26	13	34
GN 7336-53-M10-20-NI	53	M 10	20	24	32	16	59
GN 7336-53-M10-25-NI	53	M 10	25	24	32	16	58
GN 7336-53-M10-30-NI	53	M 10	30	24	32	16	60
GN 7336-53-M10-40-NI	53	M 10	40	24	32	16	65
GN 7336-53-M10-50-NI	53	M 10	50	24	32	16	61
GN 7336-53-M10x1-20-NI	53	M 10x1	20	24	32	16	57
GN 7336-53-M10x1-25-NI	53	M 10x1	25	24	32	16	58
GN 7336-53-M10x1-30-NI	53	M 10x1	30	24	32	16	62
GN 7336-53-M10x1-40-NI	53	M 10x1	40	24	32	16	67

3D-модель Технические данные (PDF)

Характеристики

Пластик

Технополимер (полиамид PA)

армирование стекловолокном

термостойкий, до 130 °С

чёрный цвет, матовая отделка

Резьбовые вставки

Сталь ST

гальванически оцинкована с голубой пассивацией

Нержавеющая сталь AISI 304 NI

Колпачок

Пластик

светло-серый цвет, матовая отделка

Информация

Ручки с накаткой / Винты с накаткой GN 7336 отличаются привлекательным дизайном в сочетании с закрытой формой (без углублений на внутренней поверхности ручек).

Они также поставляются в варианте исполнения без резьбовой втулки.

Как заказать:

GN 7336-34

GN 7336-42

GN 7336-53
