Серия GN 7336.5
GN 7336.5-ZK
Винты с накаткой
Пластик, резьбовая шпилька из нержавеющей стали, медный / пластиковый / сферический наконечник
Сферический наконечник
Исполнения серии GN 7336.5
GN 7336.5-KU
Винты с накаткой
Пластик, резьбовая шпилька из нержавеющей стали, медный / пластиковый / сферический наконечник
GN 7336.5-MS
Винты с накаткой
Пластик, резьбовая шпилька из нержавеющей стали, медный / пластиковый / сферический наконечник
GN 7336.5-ZK
Винты с накаткой
Пластик, резьбовая шпилька из нержавеющей стали, медный / пластиковый / сферический наконечник
Изображения
Схемы

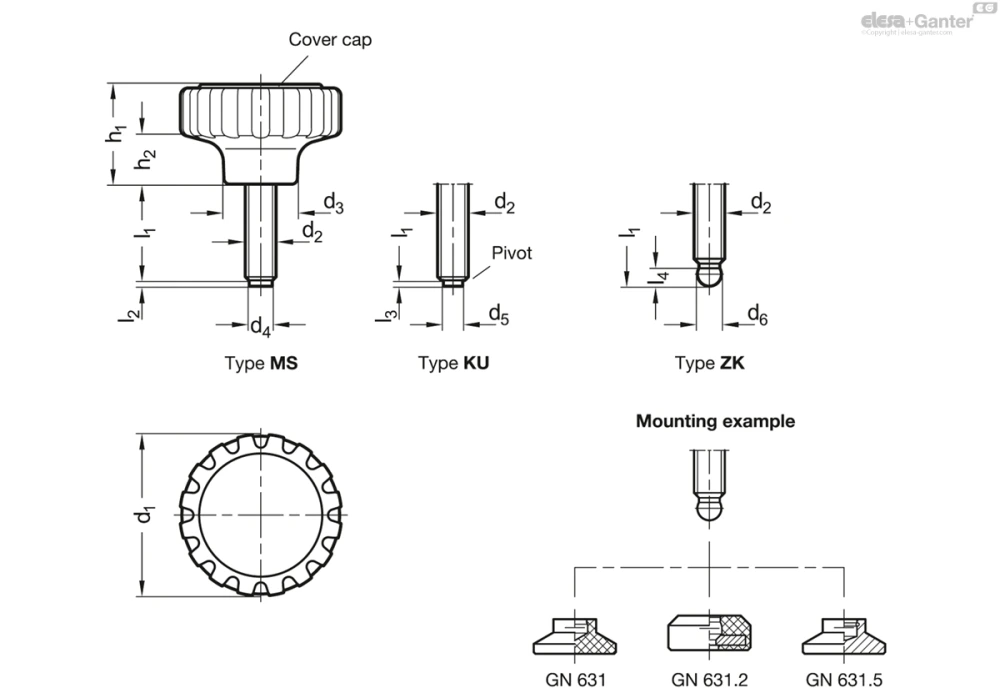

GN 7336.5-ZK
Таблица моделей — Винты с накаткой
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 7336.5-34-M6-15-ZK | 34 | M 6 | 15 | 16 | 4 | 3.5 | 4.5 | 21 | 10.5 | 1 | 1.3 | 5.1 | 16 | |
| GN 7336.5-34-M6-20-ZK | 34 | M 6 | 20 | 16 | 4 | 3.5 | 4.5 | 21 | 10.5 | 1 | 1.3 | 5.1 | 17 | |
| GN 7336.5-34-M6-25-ZK | 34 | M 6 | 25 | 16 | 4 | 3.5 | 4.5 | 21 | 10.5 | 1 | 1.3 | 5.1 | 18 | |
| GN 7336.5-34-M6-30-ZK | 34 | M 6 | 30 | 16 | 4 | 3.5 | 4.5 | 21 | 10.5 | 1 | 1.3 | 5.1 | 18 | |
| GN 7336.5-42-M8-20-ZK | 42 | M 8 | 20 | 19 | 6 | 5 | 6.1 | 26 | 13 | 1.5 | 1.6 | 6.2 | 29 | |
| GN 7336.5-42-M8-25-ZK | 42 | M 8 | 25 | 19 | 6 | 5 | 6.1 | 26 | 13 | 1.5 | 1.6 | 6.2 | 31 | |
| GN 7336.5-42-M8-30-ZK | 42 | M 8 | 30 | 19 | 6 | 5 | 6.1 | 26 | 13 | 1.5 | 1.6 | 6.2 | 32 | |
| GN 7336.5-42-M8-40-ZK | 42 | M 8 | 40 | 19 | 6 | 5 | 6.1 | 26 | 13 | 1.5 | 1.6 | 6.2 | 36 | |
| GN 7336.5-53-M10-25-ZK | 53 | M 10 | 25 | 24 | 8 | 6.5 | 7.8 | 32 | 16 | 2 | 1.9 | 7.3 | 58 | |
| GN 7336.5-53-M10-30-ZK | 53 | M 10 | 30 | 24 | 8 | 6.5 | 7.8 | 32 | 16 | 2 | 1.9 | 7.3 | 60 | |
| GN 7336.5-53-M10-40-ZK | 53 | M 10 | 40 | 24 | 8 | 6.5 | 7.8 | 32 | 16 | 2 | 1.9 | 7.3 | 66 | |
| GN 7336.5-53-M10-50-ZK | 53 | M 10 | 50 | 24 | 8 | 6.5 | 7.8 | 32 | 16 | 2 | 1.9 | 7.3 | 71 |
Характеристики
Типы
- Тип MS: латунный наконечник
- Тип KU: пластиковый наконечник, полиацеталь (POM)
- Тип ZK: сферический наконечник
Поворотная ручка
Пластик, полиамид (PA)
- Армирование стекловолокном
- Рабочая температура от -30 °C до +130 °C
- Чёрный цвет, матовая отделка
Резьбовая шпилька
Нержавеющая сталь AISI 304
Колпачок
Пластик, полиамид (PA)
Светло-серый цвет, матовая отделка
Информация
Винты с накаткой GN 7336.5, тип MS / KU с латунными или пластиковыми наконечниками используются, когда следует избежать вмятин под давлением или повреждения.
Винты с накаткой GN 7336.5 типа ZK имеют сферический наконечник, диаметр которого d6 меньше диаметра стержня с резьбой. Варианты исполнения со сферическим наконечником подходят для удержания упорных подушек GN 631 / GN 631.5 , которые заказываются отдельно.
Винты GN 7336.5 с накаткой имеют привлекательный дизайн и удобную форму без углублений на внутренней поверхности.
Принадлежности
Техническая информация
Вопрос о продукции
Спросите о серии GN 7336.5-ZK — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
