Серия GN 729
GN 729
Ручки управления
Алюминий
Ручки управления
Изображения

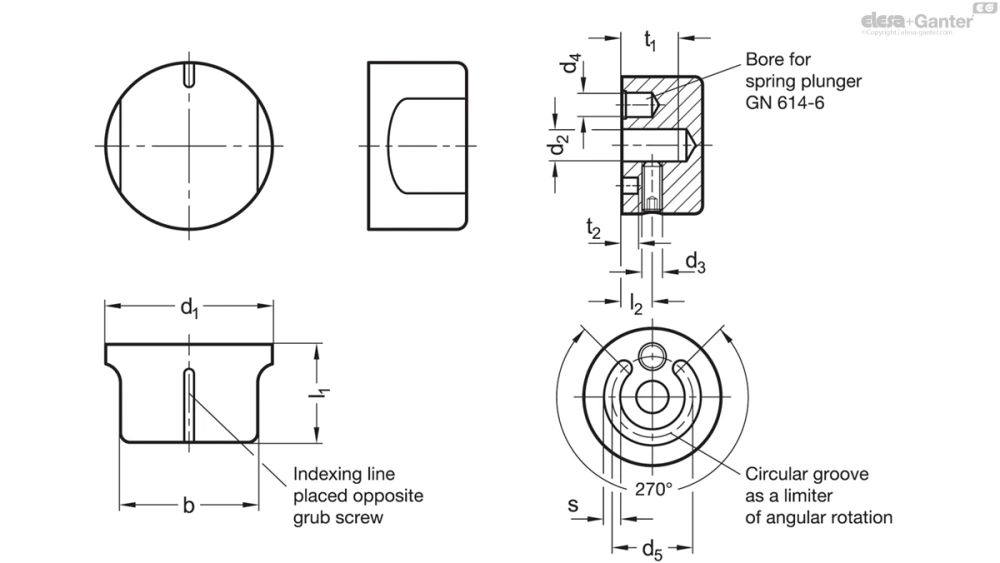

Схемы
GN 729
Таблица моделей — Ручки управления
| Артикул |
|
|
|
d3 | d4 |
|
|
l2 |
|
t2+0.2 | s +0.3/+0.1 |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 729-34-B6 | 34 | B 6 | 28 | M 5 | 6 | 20 | 20 | 7.5 | 14 | 4 | 4 | 43 | |
| GN 729-34-B8 | 34 | B 8 | 28 | M 5 | 6 | 20 | 20 | 7.5 | 14 | 4 | 4 | 41 | |
| GN 729-42-B8 | 42 | B 8 | 35 | M 5 | 6 | 30 | 22 | 7.5 | 16 | 4 | 4 | 66 | |
| GN 729-42-B10 | 42 | B 10 | 35 | M 5 | 6 | 30 | 22 | 7.5 | 16 | 4 | 4 | 74 |
Характеристики
Поворотная ручка
Алюминий
- Анодированное покрытие, чёрный цвет
- Деления на шкале
- Белый цвет
- С лазерной гравировкой
Установочный винт DIN 916
Нержавеющая сталь
с внутренним шестигранником и зубчатым контактом
Информация
Ручки управления GN 729 обычно применяются в случаях, движение ограничено в пределах 180 °.
Угол поворота может быть ограничен с помощью ограничительных штифтов, выступающих в кольцевом пазу. В отверстие d4 можно установить пружинный плунжер GN 614 в качестве простого фиксатора.
Деления шкалы несмываемы и видны с двух сторон.
Принадлежности
- GN 826 Зажимные элементы (для регулируемых шпинделей)
Техническая информация
