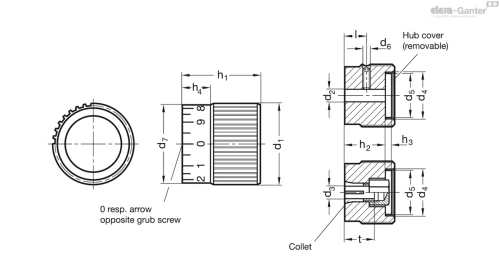

Схемы
GN 726.1-34-Z8-S-2
Технические характеристики — Ручки управления
- d1
- 34
- d2H8 Bore
- -
- d3Collet
- Z 8
- d4
- 25
- d5
- 23
- d6
- M 5
- d7
- 32
- h1
- 30
- h2
- 24
- h3
- 4.2
- h4
- 10
- Длина l
- 15
- t
- 17
- Weight (in g)
- 65
- Вес (г)
- 65
Характеристики
Типы
- Тип A: со стрелкой
- Тип B: нейтральный, без стрелки индикатора или шкалы
- Тип S: со шкалой 0...9, 20 делений
Артикул
- № 1: с установочным винтом
- № 2: с конусной втулкой
Поворотная ручка
Алюминий
- Анодированное покрытие, чёрный цвет
- Стрелка для типа A
- Белый цвет, выгравирован лазером
- Шкала для типа S
- Белый цвет, выгравирован лазером
Заглушка
Пластик, светло-серый цвет
Конусная втулка / Шестигранная гайка
Латунь
Установочный винт DIN 916
Нержавеющая сталь
с внутренним шестигранником и зубчатым контактом
Информация
Светло-серая крышка ручек управления GN 726.1 покрывает крепёжные детали, а также концы вала. Крышка также пригодна для нанесения логотипа или других символов.
Вариант исполнения с конусной втулкой обеспечивает простую регулировку ручек обеих типов (и со шкалой, и со стрелкой).
Шкала и стрелка на ручках управления являются несмываемыми и удобочитаемыми, поскольку выгравированные цветные цифры на алюминии контрастируют с чёрной анодированной поверхностью.
Помимо стандартной шкалы (Тип S), ручки управления могут поставляться с любым типом делений.
Укажите дизайн, а также тип, положение и последовательность нумерации шкалы – см. схему ручек со шкалой на странице заказа «Как заказать градуировку» .
Принадлежности
- GN 826 Зажимные элементы (для регулируемых шпинделей)
По запросу
- Специальные деления (см. раздел «Как заказать деления»)
