Серия GN 716
GN 716
Боковые упорные штифты
Нажимной тип
Боковые упорные штифты

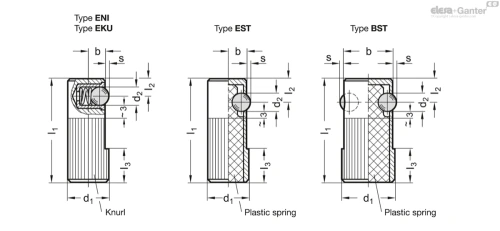

Изображения

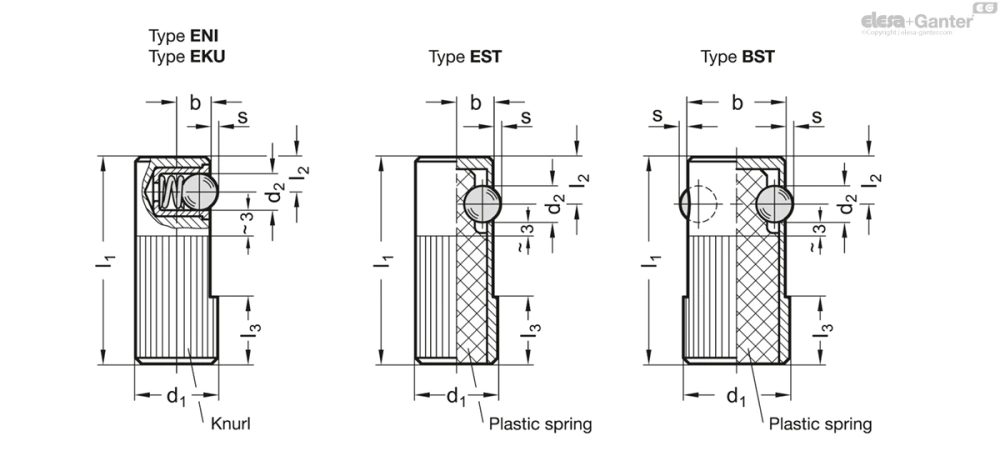

Схемы
GN 716
Таблица моделей — Боковые упорные штифты
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 716-8-ENI | 8 | 3 | 3.2 | 25 | 3.6 | 6 | 0.9 | 2.5 | 6.5 | 8 | 9 | |
| GN 716-10-ENI | 10 | 4 | 4 | 30 | 4.2 | 7 | 1 | 4.5 | 9 | 10 | 17 | |
| GN 716-12-ENI | 12 | 5 | 5 | 35 | 4.8 | 9 | 1.5 | 6.5 | 13 | 12 | 29 | |
| GN 716-14-ENI | 14 | 6.5 | 5.4 | 40 | 5.8 | 10 | 1.8 | 8 | 18 | 14 | 43 | |
| GN 716-8-EKU | 8 | 3 | 3.2 | 25 | 3.6 | 6 | 0.9 | 2.5 | 6.5 | 8 | 9 | |
| GN 716-10-EKU | 10 | 4 | 4 | 30 | 4.2 | 7 | 1 | 4.5 | 9 | 10 | 17 | |
| GN 716-12-EKU | 12 | 5 | 5 | 35 | 4.8 | 9 | 1.5 | 6.5 | 13 | 12 | 29 | |
| GN 716-14-EKU | 14 | 6.5 | 5.4 | 40 | 5.8 | 10 | 1.8 | 8 | 18 | 14 | 43 | |
| GN 716-10-EST | 10 | 5.5 | 4.5 | 30 | 7 | 8 | 1 | 50 | 160 | 10 | 9 | |
| GN 716-12-EST | 12 | 6.5 | 5.5 | 35 | 8 | 9 | 1.5 | 60 | 270 | 12 | 13 | |
| GN 716-14-EST | 14 | 8 | 6.5 | 40 | 9 | 10 | 2 | 100 | 380 | 14 | 19 | |
| GN 716-16-BST | 16 | 5.5 | 15 | 35 | 7 | 11 | 1.5 | 36 | 190 | 16 | 20 | |
| GN 716-18-BST | 18 | 6.5 | 17 | 40 | 8 | 12 | 1.8 | 38 | 270 | 18 | 27 | |
| GN 716-22-BST | 22 | 8 | 21 | 45 | 9 | 15 | 2.5 | 40 | 410 | 22 | 43 |
Характеристики
Типы
- Тип ENI: односторонний, шарик из нержавеющей стали
- Тип EKU: односторонний, шарик из пластика
- Тип EST: односторонний, шарик из стали
- Тип BST: двусторонний, шарики из стали
Корпус: закалённая сталь, чернение
Муфта (для шарика)
- Тип ENI / EKU: Пластик
- Тип EST / BST: Сталь, чернение
Шарик
- Тип ENI: Нержавеющая сталь
- Тип EKU: Пластик
- Тип EST / BST: Сталь
пружина
- Тип ENI / EKU: Нержавеющая сталь
- Тип EST / BST: упругопластичный
термостойкость до 80 °C
Информация
Боковые упорные штифты GN 716 разработаны для удержания, установки на место и зажима заготовок.
Они должны быть плотно вставлены в корпус на глубину не менее l3 для обеспечения прочного захвата.
Вопрос о продукции
Спросите о серии GN 716 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
