Серия GN 714
GN 714
Боковые упорные штифты
без установочного штифта, нажимной тип
Боковые упорные штифты
Изображения

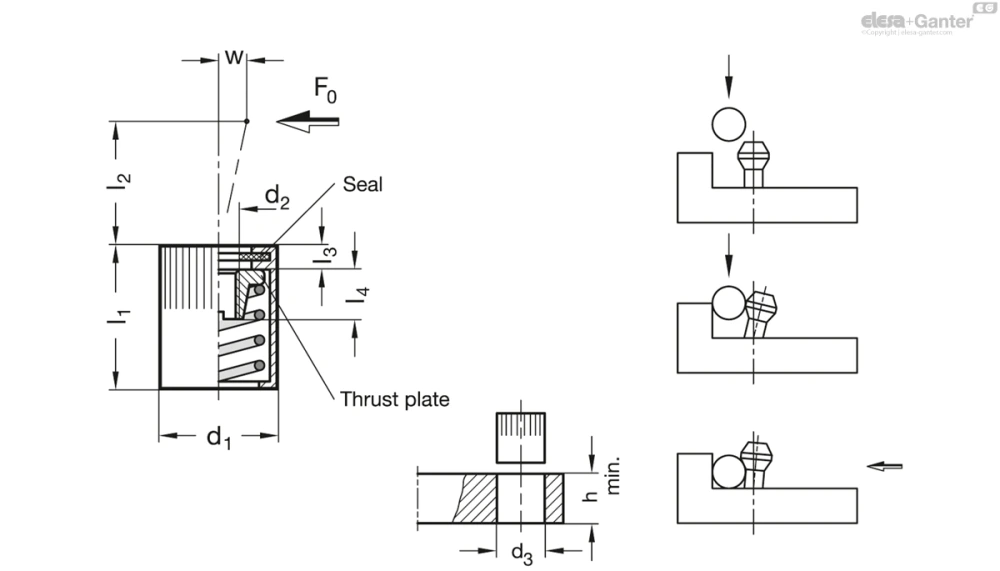

Схемы
GN 714
Таблица моделей — Боковые упорные штифты
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 714-10-20 | 10 | 20 | M 4 | 10 | 12 | 12 | 4 | 1.5 | 4.5 | 1.6 | GN 715.1-5.6 | 2 | |
| GN 714-10-40 | 10 | 40 | M 4 | 10 | 12 | 12 | 7.5 | 1.5 | 4.5 | 2 | GN 715.1-5.6 | 2 | |
| GN 714-10-50 | 10 | 50 | M 4 | 10 | 12 | 12 | 4 | 1.5 | 4.5 | 1.6 | GN 715.1-5.6 | 2 | |
| GN 714-10-75 | 10 | 75 | M 4 | 10 | 12 | 12 | 7.5 | 1.5 | 4.5 | 2 | GN 715.1-5.6 | 2 | |
| GN 714-10-100 | 10 | 100 | M 4 | 10 | 12 | 12 | 4 | 1.5 | 4.5 | 1.6 | GN 715.1-5.6 | 2 | |
| GN 714-10-150 | 10 | 150 | M 4 | 10 | 12 | 12 | 7.5 | 1.5 | 4.5 | 2 | GN 715.1-10 | 3 | |
| GN 714-16-100 | 16 | 100 | M 6 | 16 | 18 | 18 | 11.5 | 2 | 7.5 | 3.2 | GN 715.1-10 | 9 | |
| GN 714-16-200 | 16 | 200 | M 6 | 16 | 18 | 18 | 11.5 | 2 | 7.5 | 3.2 | GN 715.1-10 | 9 | |
| GN 714-16-300 | 16 | 300 | M 6 | 16 | 18 | 18 | 11.5 | 2 | 7.5 | 3.2 | GN 715.1-10 | 10 |
Характеристики
Корпус: алюминий
бесцветный
Упорная пластина с внутренней резьбой
закалённая сталь, чернение
Условные обозначения для упорной пружины
Малое тяговое усилие: серый цвет
среднее тяговое усилие: отсутствует
Большое тяговое усилие: серебристый цвет
Резиновое уплотнение
NBR (нитрильный каучук)
Информация
Боковые упорные штифты GN 714 представляют собой улучшенную версию GN 715 Заказчик может самостоятельно выбрать установочный нажимной штифт, ввинчиваемый в упорную пластину.
Эта конструкция расширяет область применения боковых упорных штифтов, обеспечивая аналогичные преимущества; они исключают дорогостоящие альтернативы, являются компактными и простыми в установке. Для корпуса с насечкой требуется только наличие отверстия с допуском H8.
В наличии имеется подходящий инструмент для простого монтажа GN 715.1 (см. таблицу).
Аксессуары
- Монтажные инструменты GN 715.1 (см. в таблице № кода)
Техническая информация
Технические и монтажные инструкции
w = перемещение штифта
F = боковая тяга в ньютонах
начальная тяга = F0
конечная тяга = 1,1 x F0
a2 – a1 = диапазон размеров зажимаемой заготовки
x = расстояние от центральной оси до точки тяги w2
x1 для верхней точки тяги (a1)
x2 для нижней точки тяги (a2)
l0 = расстояние от концевого упора до отверстия упорной втулки
l0 = lm + x
lm = средняя длина заготовки lmax. + lmin./2
В контактных точках (высота заготовки) между a1 и
a2 в качестве x необходимо использовать значение, лежащее в пределах от x1 и
x2 (интерполяция).

С учетом вышеуказанных значений полное перемещение бокового упорного штифта будет соответствовать допуску заготовки.

Для установки боковых упорных штифтов рекомендуется монтажный инструмент GN 715.1 или ключ GN 713.1.

Эксцентриковые втулки GN 715.2 являются вспомогательными инструментами для GN 714 /GN 715
