Серия GN 709.35

GN 709.35-B

Прижимные упоры из нержавеющей стали

регулируемые

Гладкая контактная поверхность

Таблица (PDF)

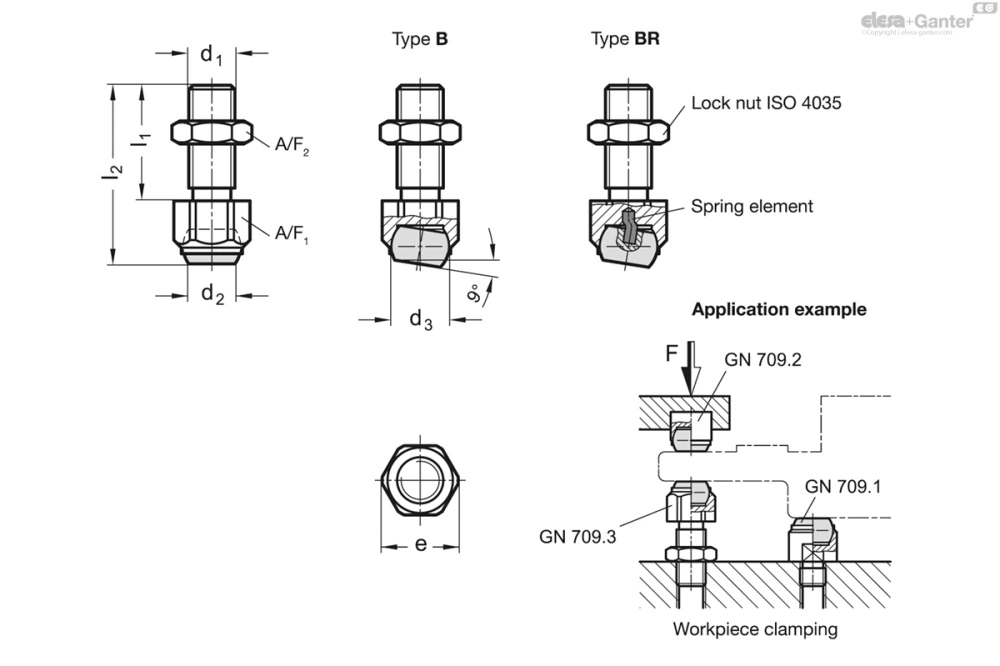

Исполнения серии GN 709.35

GN 709.35-B

Прижимные упоры из нержавеющей стали

регулируемые

GN 709.35-BR

Прижимные упоры из нержавеющей стали

регулируемые

GN 709.35-B

Таблица моделей — Прижимные упоры из нержавеющей стали

Артикул	A/F 1	d₁	d₂	d₃	e	l₁	l₂	A/F 2	Статическая нагрузка макс. в кН	Вес (г)
GN 709.35-13-M8-B	13	M 8	5.8	8.5	14.5	25	36.6	13	8	20
GN 709.35-17-M10-B	17	M 10	8.6	12	19	30	45.7	17	8	44
GN 709.35-17-M12-B	17	M 12	8.6	12	19	35	50.7	19	15	56
GN 709.35-24-M16-B	24	M 16	10.5	16	27	40	60.7	24	25	128
GN 709.35-30-M20-B	30	M 20	20	25	33	50	77.3	30	90	271
GN 709.35-36-M24-B	36	M 24	20	25	40	70	100	36	90	464
GN 709.35-46-M30x1,5-B	46	M 30 x 1.5	34.6	40	51	65	100	46	165	876

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип B: Гладкая контактная поверхность

Тип BR: Гладкая контактная поверхность, с автоматическим возвратом

Нержавеющая сталь AISI 431

закалённый

Шарик

Нержавеющая сталь AISI 420C

никелирование

Пружинный элемент

Пластик (PUR)

(Типы BR)

Шестигранная гайка ISO 4035 (DIN 439)

Нержавеющая сталь

Информация

Прижимные упоры GN 709.35 используются в качестве съёмных опор или фиксаторов для фиксации заготовок. Они также могут использоваться в качестве ограничителей.

После выполнения фиксации контактные поверхности прижимных упоров автоматически восстанавливаются до первоначального состояния. Это предотвращает заклинивание подшипника в наклонном положении при установке заготовок.

Подшипник можно повернуть максимум на 9° и зафиксировать для предотвращения дальнейшего вращения.
