Серия GN 346
GN 346
Упорные подушки шаровых соединений
Упорные подушки шаровых соединений
Изображения

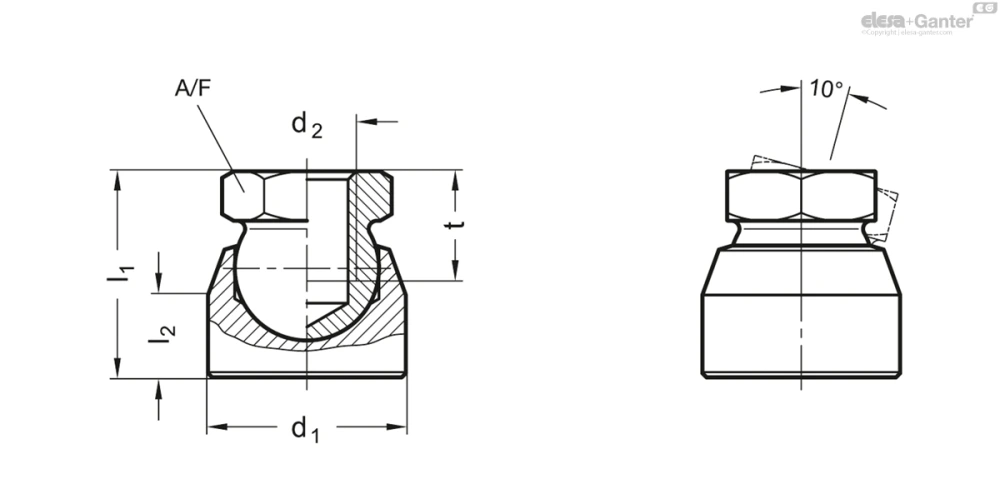

Схемы
GN 346
Таблица моделей — Упорные подушки шаровых соединений
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 346-16-M8 | 16 | M 8 | 19 | 7 | 9 | 12 | 5 | 18 | |
| GN 346-20-M10 | 20 | M 10 | 22 | 8 | 11 | 15 | 7.5 | 32 | |
| GN 346-24-M12 | 24 | M 12 | 25 | 10 | 12 | 17 | 10 | 50 | |
| GN 346-30-M16 | 30 | M 16 | 34 | 13 | 16 | 24 | 15 | 115 |
Характеристики
Сталь
- Класс прочности на разрыв 5.8
- zinc plated, blue passivated
Информация
Упорные подушки шаровых соединений GN 346 обычно используются для передачи зажимных сил. Они приспосабливаются к неровным или непараллельным поверхностям и зажимают без скручивания фиксируемых деталей.
Значения были получены путём проведения ряда испытаний, и на их основании ограниченное количество подушек шаровых соединений на ограниченное время было подвергнуто вертикальной статической нагрузке.
При значениях, приведённых в таблице, постоянная деформация шарика практически невозможна.
Упорные подушки шаровых соединений GN 346 также могут использоваться в качестве выравнивающих опорных ножек с малым диаметром ножки.
Техническая информация
Вопрос о продукции
Спросите о серии GN 346 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
