Серия GN 709.1
GN 709.1-B
Прижимные упоры
Сталь, с резьбовым стержнем
Гладкая контактная поверхность
Исполнения серии GN 709.1
GN 709.1-B
Прижимные упоры
Сталь, с резьбовым стержнем
GN 709.1-BR
Прижимные упоры
Сталь, с резьбовым стержнем
GN 709.1-R
Прижимные упоры
Сталь, с резьбовым стержнем
GN 709.1-RH
Прижимные упоры
Сталь, с резьбовым стержнем
GN 709.1-RR
Прижимные упоры
Сталь, с резьбовым стержнем
GN 709.1-RRH
Прижимные упоры
Сталь, с резьбовым стержнем
Изображения

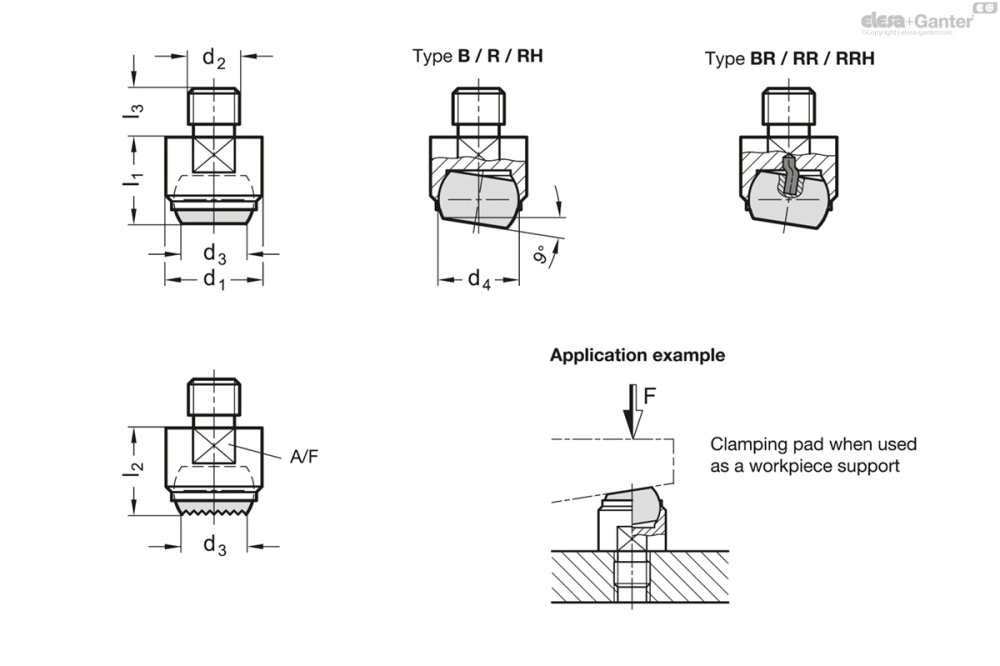

Схемы
GN 709.1-B
Таблица моделей — Прижимные упоры
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 709.1-13-M6-B | 13 | M 6 | 7.2 | 10 | 13 | 8 | 11 | 10 | 12 | |
| GN 709.1-13-M8-B | 13 | M 8 | 7.2 | 10 | 13 | 8 | 11 | 10 | 12 | |
| GN 709.1-20-M8-B | 20 | M 8 | 10.5 | 16 | 18 | 10 | 17 | 25 | 38 | |
| GN 709.1-20-M10-B | 20 | M 10 | 10.5 | 16 | 18 | 10 | 17 | 25 | 40 | |
| GN 709.1-20-M12-B | 20 | M 12 | 10.5 | 16 | 18 | 12 | 17 | 25 | 50 | |
| GN 709.1-30-M16-B | 30 | M 16 | 20 | 25 | 27 | 16 | 27 | 90 | 150 | |
| GN 709.1-50-M20-B | 50 | M 20 | 34.5 | 40 | 35 | 20 | 41 | 165 | 520 | |
| GN 709.1-50-M24-B | 50 | M 24 | 34.5 | 40 | 35 | 24 | 41 | 165 | 517 |
Характеристики
Типы
- Тип B: Гладкая контактная поверхность
- Тип R: Зубчатая контактная поверхность
- Тип BR: Гладкая контактная поверхность, с автоматическим возвратом
- Тип RR: зубчатая контактная поверхность, с автоматическим возвратом
- Тип RH: зубчатая контактная поверхность, с твердосплавным шаром
- Тип RRH: зубчатая контактная поверхность, с автоматическим возвратом, с твердосплавным шаром
Нержавеющая сталь AISI 431
закалённый
Шарик
Сталь
закалённая, бесцветная
(Типы B / R / BR / RR)
Шарик
Твердосплавная сталь
никелирование
(Типы RH / RRH)
Пружинный элемент
Пластик (PUR)
(Типы BR / RRH)
Информация
Прижимные упоры GN 709.1 используются в качестве съёмных опор или фиксаторов для фиксации заготовок. Они также могут использоваться в качестве ограничителей. Применительно к литым компонентам рекомендуется использовать прижимные упоры с твердосплавным шаром.
После выполнения фиксации контактные поверхности прижимных упоров автоматически восстанавливаются до первоначального состояния. Это предотвращает заклинивание подшипника в наклонном положении при установке заготовок.
Подшипник можно повернуть максимум на 9° и зафиксировать для предотвращения дальнейшего вращения.
Техническая информация
Вопрос о продукции
Спросите о серии GN 709.1-B — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
