Серия GN 653.2
GN 653.2
Винты с накаткой
Сталь / нержавеющая сталь, тонкая шейка винта для предотвращения потери
Сталь
Исполнения серии GN 653.2
Изображения
Схемы
GN 653.2
Таблица моделей — Винты с накаткой
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 653.2-M4-15-ST | M4 | 15 | 2-4 | 4-8 | 8-10 | 16 | 8 | 3.2 | 4.5 | 5.5 | 3.5 | 5 | 2 | 7 | |
| GN 653.2-M4-17-ST | M4 | 17 | 4-6 | 6-10 | 10-12 | 16 | 8 | 3.2 | 4.5 | 5.5 | 3.5 | 5 | 2 | 8 | |
| GN 653.2-M4-19-ST | M4 | 19 | 6-8 | 8-12 | 12-14 | 16 | 8 | 3.2 | 4.5 | 5.5 | 3.5 | 5 | 2 | 20 | |
| GN 653.2-M4-21-ST | M4 | 21 | 8-10 | 10-14 | 14-16 | 16 | 8 | 3.2 | 4.5 | 5.5 | 3.5 | 5 | 2 | 7 | |
| GN 653.2-M5-18-ST | M5 | 18 | 2.5-4 | 4-10.5 | 10.5-12 | 20 | 10 | 4 | 5.5 | 6.5 | 4 | 6 | 2.5 | 11 | |
| GN 653.2-M5-20-ST | M5 | 20 | 4-6 | 6-12 | 12-14 | 20 | 10 | 4 | 5.5 | 6.5 | 4 | 6 | 2.5 | 13 | |
| GN 653.2-M5-22-ST | M5 | 22 | 6-8 | 8-14 | 14-16 | 20 | 10 | 4 | 5.5 | 6.5 | 4 | 6 | 2.5 | 10 | |
| GN 653.2-M5-26-ST | M5 | 26 | 8-12 | 12-16 | 16-18 | 20 | 10 | 4 | 5.5 | 6.5 | 4 | 6 | 2.5 | 14 | |
| GN 653.2-M6-24-ST | M6 | 24 | 3-6 | 6-13 | 13-16 | 24 | 12 | 4.8 | 6.5 | 8 | 5 | 8 | 3 | 23 | |
| GN 653.2-M6-26-ST | M6 | 26 | 6-8 | 8-16 | 16-18 | 24 | 12 | 4.8 | 6.5 | 8 | 5 | 8 | 3 | 23 | |
| GN 653.2-M6-30-ST | M6 | 30 | 8-12 | 12-18 | 18-22 | 24 | 12 | 4.8 | 6.5 | 8 | 5 | 8 | 3 | 30 | |
| GN 653.2-M6-34-ST | M6 | 34 | 12-16 | 16-22 | 22-26 | 24 | 12 | 4.8 | 6.5 | 8 | 5 | 8 | 3 | 24 | |
| GN 653.2-M8-30-ST | M8 | 30 | 4-8 | 8-16 | 16-20 | 30 | 16 | 6.5 | 8.5 | 9 | 6 | 10 | 4 | 45 | |
| GN 653.2-M8-34-ST | M8 | 34 | 8-12 | 12-20 | 20-24 | 30 | 16 | 6.5 | 8.5 | 9 | 6 | 10 | 4 | 45 | |
| GN 653.2-M8-38-ST | M8 | 38 | 12-16 | 16-24 | 24-28 | 30 | 16 | 6.5 | 8.5 | 9 | 6 | 10 | 4 | 50 | |
| GN 653.2-M8-42-ST | M8 | 42 | 16-20 | 20-28 | 28-32 | 30 | 16 | 6.5 | 8.5 | 9 | 6 | 10 | 4 | 48 |
Характеристики
Вариант исполнения из стали ST
- Класс прочности на разрыв 5
- точность обработки видимой поверхности
- черный цвет, воронение
Вариант исполнения из нержавеющей стали AISI 303 NI
- AISI 303
- точность обработки видимой поверхности
- матовая отделка, дробеструйная обработка
Информация

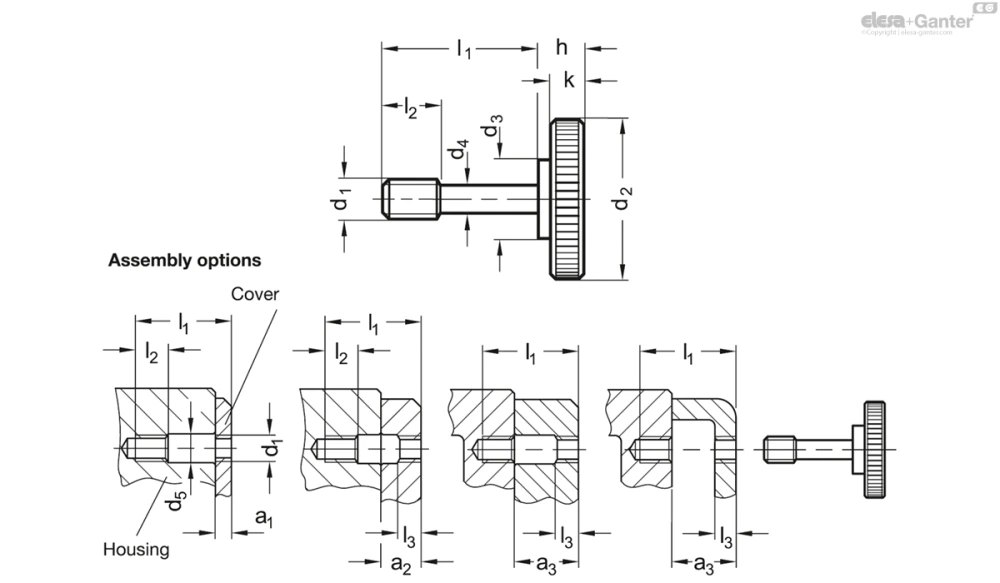

Особая конструкция стержня d4предотвращает потерю винта с накаткой DIN 653.2.
При использовании винта этого типа вместо обычного резьбового отверстия на каждом из двух элементов, подлежащих сборке, необходимы отверстия с резьбой d1. Кроме того, на одном или обоих элементах необходимо промежуточное отверстие d5 .
В зависимости от конструкции и требуемых расстояний a1...a3 возможны несколько вариантов сборки (см. выше).
Техническая информация
Вопрос о продукции
Спросите о серии GN 653.2 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
