Серия GN 653.10
GN 653.10-NI
Винты с накаткой
Сталь / нержавеющая сталь, с медной / пластиковой подушкой
Нержавеющая сталь
Исполнения серии GN 653.10
Изображения

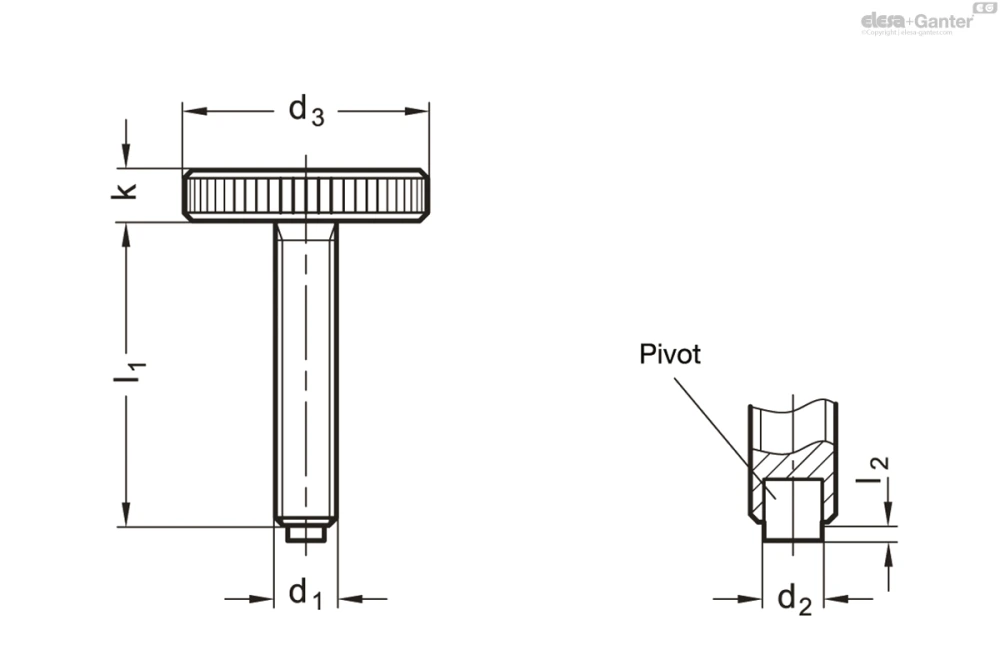

Схемы
GN 653.10-NI
Таблица моделей — Винты с накаткой
| Артикул |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|
| GN 653.10-M5-12-NI-KU | M 5 | 12 | 1 | 3 | 20 | 4 | 11 | |
| GN 653.10-M5-12-NI-MS | M 5 | 12 | 0.5 | 3 | 20 | 4 | 12 | |
| GN 653.10-M5-16-NI-KU | M 5 | 16 | 1 | 3 | 20 | 4 | 12 | |
| GN 653.10-M5-16-NI-MS | M 5 | 16 | 0.5 | 3 | 20 | 4 | 12 | |
| GN 653.10-M5-20-NI-KU | M 5 | 20 | 1 | 3 | 20 | 4 | 12 | |
| GN 653.10-M5-20-NI-MS | M 5 | 20 | 0.5 | 3 | 20 | 4 | 11 | |
| GN 653.10-M5-25-NI-KU | M 5 | 25 | 1 | 3 | 20 | 4 | 13 | |
| GN 653.10-M5-25-NI-MS | M 5 | 25 | 0.5 | 3 | 20 | 4 | 13 | |
| GN 653.10-M6-12-NI-KU | M 6 | 12 | 1.3 | 3.5 | 24 | 5 | 19 | |
| GN 653.10-M6-12-NI-MS | M 6 | 12 | 1 | 4 | 24 | 5 | 20 | |
| GN 653.10-M6-16-NI-KU | M 6 | 16 | 1.3 | 3.5 | 24 | 5 | 20 | |
| GN 653.10-M6-16-NI-MS | M 6 | 16 | 1 | 4 | 24 | 5 | 20 | |
| GN 653.10-M6-20-NI-KU | M 6 | 20 | 1.3 | 3.5 | 24 | 5 | 20 | |
| GN 653.10-M6-20-NI-MS | M 6 | 20 | 1 | 4 | 24 | 5 | 21 | |
| GN 653.10-M6-25-NI-KU | M 6 | 25 | 1.3 | 3.5 | 24 | 5 | 22 | |
| GN 653.10-M6-25-NI-MS | M 6 | 25 | 1 | 4 | 24 | 5 | 10 | |
| GN 653.10-M6-30-NI-KU | M 6 | 30 | 1.3 | 3.5 | 24 | 5 | 22 | |
| GN 653.10-M6-30-NI-MS | M 6 | 30 | 1 | 4 | 24 | 5 | 23 | |
| GN 653.10-M8-16-NI-KU | M 8 | 16 | 1.6 | 5 | 30 | 6 | 37 | |
| GN 653.10-M8-16-NI-MS | M 8 | 16 | 1.5 | 6 | 30 | 6 | 37 | |
| GN 653.10-M8-20-NI-KU | M 8 | 20 | 1.6 | 5 | 30 | 6 | 37 | |
| GN 653.10-M8-20-NI-MS | M 8 | 20 | 1.5 | 6 | 30 | 6 | 39 | |
| GN 653.10-M8-25-NI-KU | M 8 | 25 | 1.6 | 5 | 30 | 6 | 40 | |
| GN 653.10-M8-25-NI-MS | M 8 | 25 | 1.5 | 6 | 30 | 6 | 41 | |
| GN 653.10-M8-30-NI-KU | M 8 | 30 | 1.6 | 5 | 30 | 6 | 41 | |
| GN 653.10-M8-30-NI-MS | M 8 | 30 | 1.5 | 6 | 30 | 6 | 42 | |
| GN 653.10-M8-40-NI-KU | M 8 | 40 | 1.6 | 5 | 30 | 6 | 40 | |
| GN 653.10-M8-40-NI-MS | M 8 | 40 | 1.5 | 6 | 30 | 6 | 40 |
Характеристики
Вариант исполнения из стали ST
- Класс прочности на разрыв 5
- точность обработки видимой поверхности
- чернение
Вариант исполнения из нержавеющей стали AISI 303 NI
- точность обработки видимой поверхности
- матовая отделка, дробеструйная обработка
Штифт
Латунь MS
Пластик (полиацеталь POM) KU
Информация
Винты с плоской головкой и накаткой GN 653.10 с упорными штифтами из латуни или пластика используются в случаях, когда недопустимо появление следов и повреждений на поверхности изделий.
Размеры головки соответствуют винтам с накатанной головкой DIN 653 .
Техническая информация
Вопрос о продукции
Спросите о серии GN 653.10-NI — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
