Лепестковые ручки из нержавеющей стали

Материал № AISI 316 (A4)

Лепестковые ручки

Таблица (PDF)

GN 6336

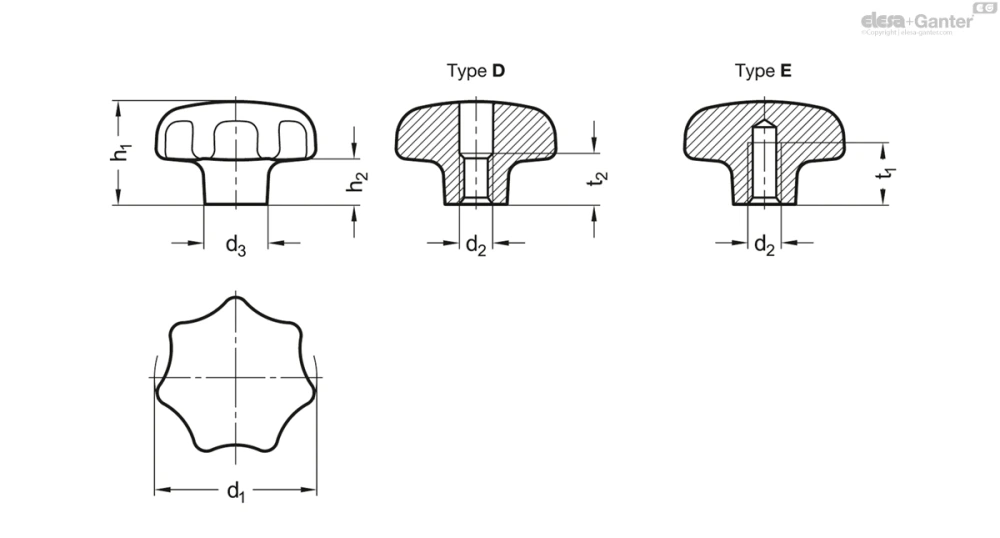

Таблица моделей — Лепестковые ручки из нержавеющей стали

Артикул	d₁	d₂	d₃	h₁	h₂	t_1min.	t₂	Вес (г)
GN 6336-A4-32-M6-D-PL	32	M 6	12	20	9	-	10	55
GN 6336-A4-40-M8-D-PL	40	M 8	14	25	12	-	13	76
GN 6336-A4-50-M10-D-PL	50	M 10	18	32	15	-	16	209
GN 6336-A4-63-M12-D-PL	63	M 12	20	40	19	-	20	378
GN 6336-A4-32-M6-E-PL	32	M 6	12	20	9	12	-	54
GN 6336-A4-40-M8-E-PL	40	M 8	14	25	12	15	-	84
GN 6336-A4-50-M10-E-PL	50	M 10	18	32	15	18	-	210
GN 6336-A4-63-M12-E-PL	63	M 12	20	40	19	22	-	396

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип D: со сквозным резьбовым отверстием

Тип E: с глухим резьбовым отверстием

Точное литьё из нержавеющей стали A4

AISI 316

полированная поверхность PL

Информация

Лепестковые ручки из нержавеющей стали GN 6336 соответствуют размерам DIN 6336 но отличаются в плане «неаккумулирующей» геометрии, что упрощает очистку и помогает предотвратить возможное скопление грязи.

Огни подходят для зон со специальными санитарно-гигиеническими требованиями, а используемый материал позволяет применять их в высококоррозионных средах.
