Поворотные ручки из нержавеющей стали

Материал № AISI 316 (A4)

Ручки

Таблица (PDF)

GN 6335

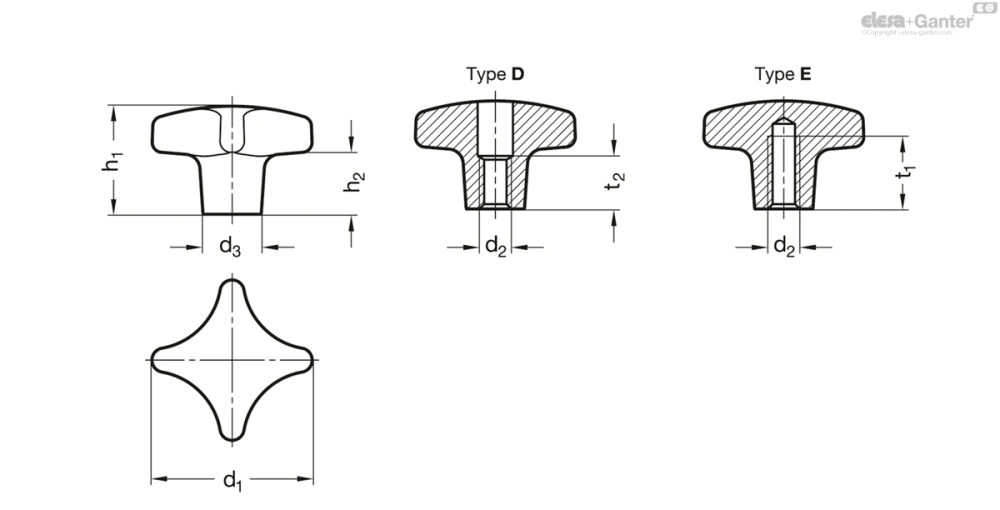

Таблица моделей — Поворотные ручки из нержавеющей стали

Артикул	d₁	d₂	d₃	h₁	h₂	t_1min.	t₂	Вес (г)
GN 6335-A4-40-M8-D-PL	40	M 8	14	25	13	-	13	57
GN 6335-A4-50-M10-D-PL	50	M 10	18	32	18	-	16	109
GN 6335-A4-63-M12-D-PL	63	M 12	20	40	23	-	20	195
GN 6335-A4-32-M6-E-PL	32	M 6	12	20	9	12	-	40
GN 6335-A4-40-M8-E-PL	40	M 8	14	25	13	15	-	60
GN 6335-A4-63-M12-E-PL	63	M 12	20	40	23	22	-	207

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип D: со сквозным резьбовым отверстием

Тип E: с глухим резьбовым отверстием

Точное литьё из нержавеющей стали A4

AISI 316

полированная поверхность PL

Информация

Поворотные ручки из нержавеющей стали GN 6335 соответствуют размерам DIN 6335 но отличаются в плане «неаккумулирующей» геометрии, что упрощает очистку и помогает предотвратить возможное скопление грязи.

Огни подходят для зон со специальными санитарно-гигиеническими требованиями, а используемый материал позволяет применять их в высококоррозионных средах.
