Серия GN 632.1
GN 632.1
Шпильки
с шаровым наконечником для упорных подушек GN 631/GN 631.5
Шпильки
Изображения
Схемы

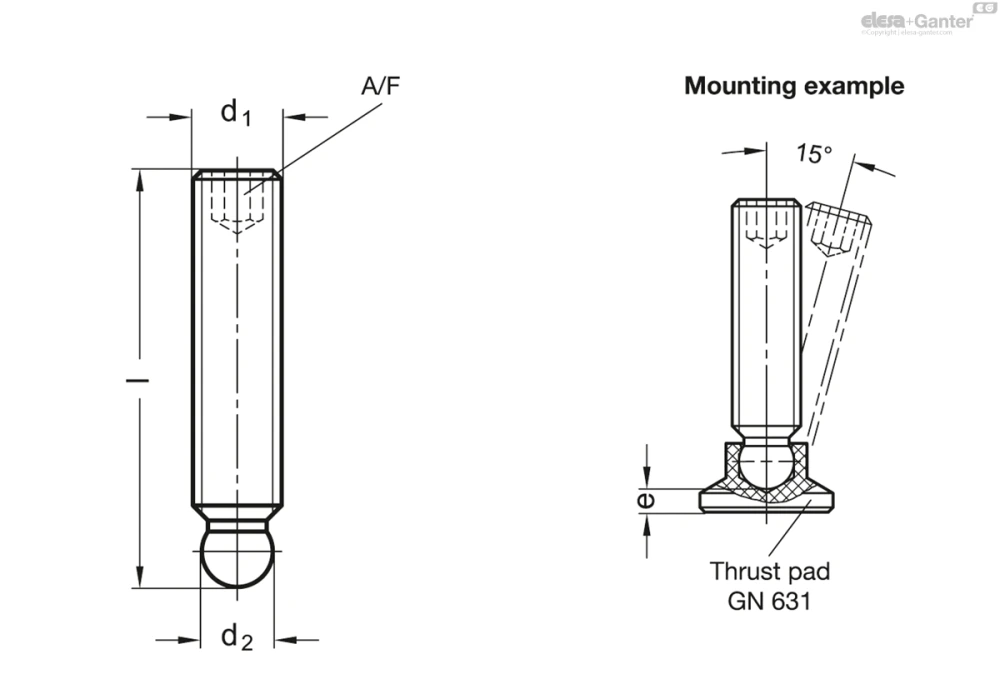

GN 632.1
Таблица моделей — Шпильки
| Артикул |
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|
| GN 632.1-M6-30 | M 6 | 30 | 4.5 | 3 | 15 - 3.6 | 18 - 5.2 | 21 - 6 | 25 - 6.5 | 32 - 7 | 5 | |
| GN 632.1-M6-40 | M 6 | 40 | 4.5 | 3 | 15 - 3.6 | 18 - 5.2 | 21 - 6 | 25 - 6.5 | 32 - 7 | 6 | |
| GN 632.1-M6-50 | M 6 | 50 | 4.5 | 3 | 15 - 3.6 | 18 - 5.2 | 21 - 6 | 25 - 6.5 | 32 - 7 | 5 | |
| GN 632.1-M8-25 | M 8 | 25 | 6.1 | 4 | 15 - 2.5 | 18 - 4.2 | 21 - 5 | 25 - 5.5 | 32 - 6 | 40 - 8 | 50 - 10.4 | 6 | |
| GN 632.1-M8-40 | M 8 | 40 | 6.1 | 4 | 15 - 2.5 | 18 - 4.2 | 21 - 5 | 25 - 5.5 | 32 - 6 | 40 - 8 | 50 - 10.4 | 11 | |
| GN 632.1-M8-50 | M 8 | 50 | 6.1 | 4 | 15 - 2.5 | 18 - 4.2 | 21 - 5 | 25 - 5.5 | 32 - 6 | 40 - 8 | 50 - 10.4 | 14 | |
| GN 632.1-M8-63 | M 8 | 63 | 6.1 | 4 | 15 - 2.5 | 18 - 4.2 | 21 - 5 | 25 - 5.5 | 32 - 6 | 40 - 8 | 50 - 10.4 | 18 | |
| GN 632.1-M10-40 | M 10 | 40 | 7.8 | 5 | 18 - 3.8 | 21 - 4.3 | 25 - 4.6 | 32 - 5 | 40 - 7 | 50 - 9.3 | 15 | |
| GN 632.1-M10-50 | M 10 | 50 | 7.8 | 5 | 18 - 3.8 | 21 - 4.3 | 25 - 4.6 | 32 - 5 | 40 - 7 | 50 - 9.3 | 20 | |
| GN 632.1-M10-63 | M 10 | 63 | 7.8 | 5 | 18 - 3.8 | 21 - 4.3 | 25 - 4.6 | 32 - 5 | 40 - 7 | 50 - 9.3 | 27 | |
| GN 632.1-M10-80 | M 10 | 80 | 7.8 | 5 | 18 - 3.8 | 21 - 4.3 | 25 - 4.6 | 32 - 5 | 40 - 7 | 50 - 9.3 | 36 | |
| GN 632.1-M12-40 | M 12 | 40 | 9.4 | 6 | 21 - 3.4 | 25 - 3.6 | 32 - 4.2 | 40 - 6.2 | 50 - 8.7 | 20 | |
| GN 632.1-M12-63 | M 12 | 63 | 9.4 | 6 | 21 - 3.4 | 25 - 3.6 | 32 - 4.2 | 40 - 6.2 | 50 - 8.7 | 41 | |
| GN 632.1-M12-80 | M 12 | 80 | 9.4 | 6 | 21 - 3.4 | 25 - 3.6 | 32 - 4.2 | 40 - 6.2 | 50 - 8.7 | 53 | |
| GN 632.1-M12-100 | M 12 | 100 | 9.4 | 6 | 21 - 3.4 | 25 - 3.6 | 32 - 4.2 | 40 - 6.2 | 50 - 8.7 | 62 |
Характеристики
Сталь
- Класс прочности на разрыв 5.8
- чернение
Информация
Шариковые упорные винты без головки GN 632.1 используются обычно вместе с упорными подушками GN 631 / GN 631.5 .
Диаметр шарика-d2 меньше, чем диаметр винта, что позволяет крепление на конце шарика.
Сочетание установочных винтов без головки GN 632.1 и упорных подушек GN 631GN 631.5 с зажимными элементами обеспечивает многообразие типов зажимных винтов.
Техническая информация
Вопрос о продукции
Спросите о серии GN 632.1 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
