Серия GN 6311.6
GN 6311.6-R
Регулируемые опоры
Нержавеющая сталь
с пластиковым колпачком, нескользящий
Исполнения серии GN 6311.6
Изображения

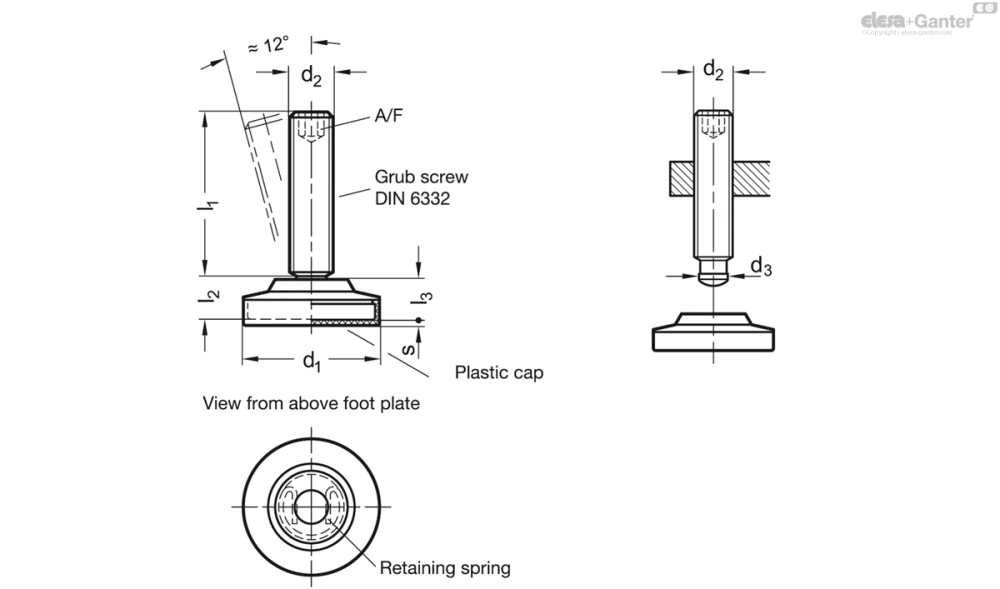

Схемы
GN 6311.6-R
Таблица моделей — Регулируемые опоры
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 6311.6-50-M10-37-R | 50 | M 10 | 37 | 8 | 12.5 | 11.5 | 2 | 5 | 5 | 139 | |
| GN 6311.6-50-M10-47-R | 50 | M 10 | 47 | 8 | 12.5 | 11.5 | 2 | 5 | 5 | 143 | |
| GN 6311.6-50-M10-57-R | 50 | M 10 | 57 | 8 | 12.5 | 11.5 | 2 | 5 | 5 | 149 | |
| GN 6311.6-50-M10-72-R | 50 | M 10 | 72 | 8 | 12.5 | 11.5 | 2 | 5 | 5 | 163 | |
| GN 6311.6-50-M12-41-R | 50 | M 12 | 41 | 8 | 12.5 | 11.5 | 2 | 6 | 5 | 149 | |
| GN 6311.6-50-M12-51-R | 50 | M 12 | 51 | 8 | 12.5 | 11.5 | 2 | 6 | 5 | 158 | |
| GN 6311.6-50-M12-61-R | 50 | M 12 | 61 | 8 | 12.5 | 11.5 | 2 | 6 | 5 | 162 | |
| GN 6311.6-50-M12-71-R | 50 | M 12 | 71 | 8 | 12.5 | 11.5 | 2 | 6 | 5 | 169 | |
| GN 6311.6-50-M12-91-R | 50 | M 12 | 91 | 8 | 12.5 | 11.5 | 2 | 6 | 5 | 185 | |
| GN 6311.6-50-M16-59-R | 50 | M 16 | 59 | 12 | 14.5 | 13.5 | 2 | 8 | 5 | 207 | |
| GN 6311.6-50-M16-69-R | 50 | M 16 | 69 | 12 | 14.5 | 13.5 | 2 | 8 | 5 | 216 | |
| GN 6311.6-50-M16-89-R | 50 | M 16 | 89 | 12 | 14.5 | 13.5 | 2 | 8 | 5 | 240 | |
| GN 6311.6-50-M16-114-R | 50 | M 16 | 114 | 12 | 14.5 | 13.5 | 2 | 8 | 5 | 275 | |
| GN 6311.6-60-M16-59-R | 60 | M 16 | 59 | 12 | 14.5 | 13.5 | 2 | 8 | 7 | 284 | |
| GN 6311.6-60-M16-69-R | 60 | M 16 | 69 | 12 | 14.5 | 13.5 | 2 | 8 | 7 | 293 | |
| GN 6311.6-60-M16-89-R | 60 | M 16 | 89 | 12 | 14.5 | 13.5 | 2 | 8 | 7 | 317 | |
| GN 6311.6-60-M16-114-R | 60 | M 16 | 114 | 12 | 14.5 | 13.5 | 2 | 8 | 7 | 352 | |
| GN 6311.6-60-M20-78-R | 60 | M 20 | 78 | 15.5 | 16.5 | 15.5 | 2 | 10 | 7 | 380 | |
| GN 6311.6-60-M20-88-R | 60 | M 20 | 88 | 15.5 | 16.5 | 15.5 | 2 | 10 | 7 | 398 | |
| GN 6311.6-60-M20-113-R | 60 | M 20 | 113 | 15.5 | 16.5 | 15.5 | 2 | 10 | 7 | 443 | |
| GN 6311.6-60-M20-138-R | 60 | M 20 | 138 | 15.5 | 16.5 | 15.5 | 2 | 10 | 7 | 493 | |
| GN 6311.6-80-M16-59-R | 80 | M 16 | 59 | 12 | 19 | 18 | 2.5 | 8 | 12 | 510 | |
| GN 6311.6-80-M16-69-R | 80 | M 16 | 69 | 12 | 19 | 18 | 2.5 | 8 | 12 | 519 | |
| GN 6311.6-80-M16-89-R | 80 | M 16 | 89 | 12 | 19 | 18 | 2.5 | 8 | 12 | 543 | |
| GN 6311.6-80-M16-114-R | 80 | M 16 | 114 | 12 | 19 | 18 | 2.5 | 8 | 12 | 578 | |
| GN 6311.6-80-M20-78-R | 80 | M 20 | 78 | 15.5 | 21 | 20 | 2.5 | 10 | 12 | 609 | |
| GN 6311.6-80-M20-88-R | 80 | M 20 | 88 | 15.5 | 21 | 20 | 2.5 | 10 | 12 | 627 | |
| GN 6311.6-80-M20-113-R | 80 | M 20 | 113 | 15.5 | 21 | 20 | 2.5 | 10 | 12 | 672 | |
| GN 6311.6-80-M20-138-R | 80 | M 20 | 138 | 15.5 | 21 | 20 | 2.5 | 10 | 12 | 723 | |
| GN 6311.6-100-M16-59-R | 100 | M 16 | 59 | 12 | 22 | 20 | 3 | 8 | 19 | 865 | |
| GN 6311.6-100-M16-69-R | 100 | M 16 | 69 | 12 | 22 | 20 | 3 | 8 | 19 | 874 | |
| GN 6311.6-100-M16-89-R | 100 | M 16 | 89 | 12 | 22 | 20 | 3 | 8 | 19 | 898 | |
| GN 6311.6-100-M16-114-R | 100 | M 16 | 114 | 12 | 22 | 20 | 3 | 8 | 19 | 933 | |
| GN 6311.6-100-M20-78-R | 100 | M 20 | 78 | 15.5 | 24 | 23 | 3 | 10 | 19 | 968 | |
| GN 6311.6-100-M20-88-R | 100 | M 20 | 88 | 15.5 | 24 | 23 | 3 | 10 | 19 | 986 | |
| GN 6311.6-100-M20-113-R | 100 | M 20 | 113 | 15.5 | 24 | 23 | 3 | 10 | 19 | 1031 | |
| GN 6311.6-100-M20-138-R | 100 | M 20 | 138 | 15.5 | 24 | 23 | 3 | 10 | 19 | 1082 |
Характеристики
Типы
- Тип N: без пластиковой крышки
- Тип G: с пластиковым колпачком, скользящий
- Тип R: с пластиковым колпачком, нескользящий
Опорная пластина / Винт
Нержавеющая сталь AISI 304
Стопорная пружина
Нержавеющая сталь AISI 301
Пластмассовые колпачки
- Тип G
Технополимер (Полиацеталь POM)
Кремовый RAL 9001
- Тип R
Эластомер (TPE)
Твердость по Шору А ≈ 75
Черный
Информация
Регулируемые опоры GN 6311.6 используются для установки и выравнивания оборудования.
Диаметр штифта d3 меньше диаметра стержня резьбы с тем, чтобы винт можно было ввёрнуть в штифт. Нажимной штифт легко вставляется в пластину и фиксируется с помощью стопорного кольца, обеспечивая надёжную сборку в осевом направлении.
Приведённые в таблице значения статической нагрузки относятся к чистой вертикальной нагрузке по отношению к регулируемой опоре. При нормальных условиях эксплуатации изгибающие или угловые нагрузки не являются редкостью и приводят к снижению номинальной нагрузки, что необходимо учитывать.
