Серия GN 6311.6
GN 6311.6-N
Регулируемые опоры
Нержавеющая сталь
без пластиковой крышки
Исполнения серии GN 6311.6
Изображения

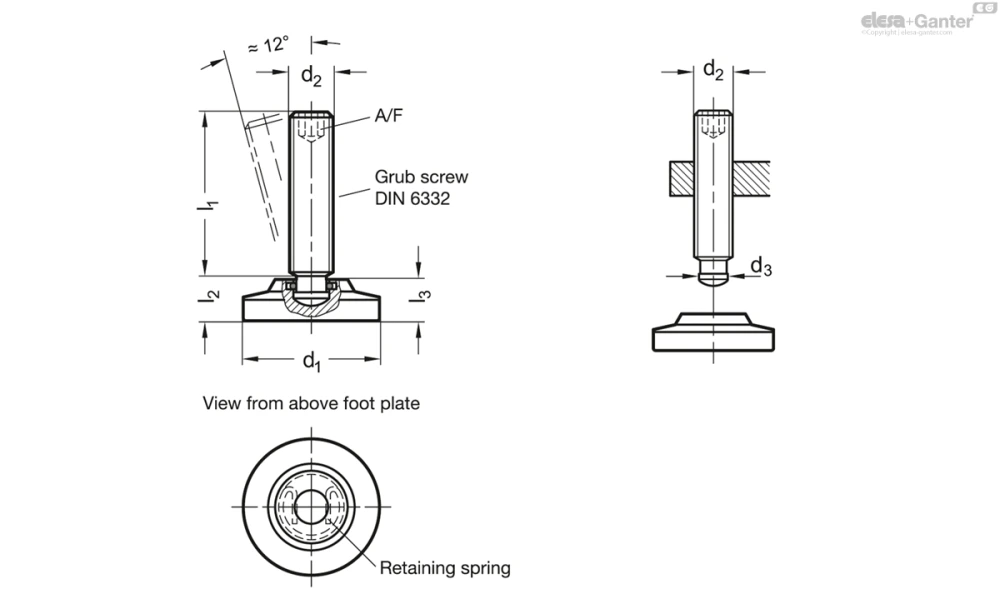

Схемы
GN 6311.6-N
Таблица моделей — Регулируемые опоры
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 6311.6-50-M10-37-N | 50 | M 10 | 37 | 8 | 12.5 | 11.5 | 5 | 13 | 155 | |
| GN 6311.6-50-M10-47-N | 50 | M 10 | 47 | 8 | 12.5 | 11.5 | 5 | 13 | 159 | |
| GN 6311.6-50-M10-57-N | 50 | M 10 | 57 | 8 | 12.5 | 11.5 | 5 | 13 | 165 | |
| GN 6311.6-50-M10-72-N | 50 | M 10 | 72 | 8 | 12.5 | 11.5 | 5 | 13 | 180 | |
| GN 6311.6-50-M12-41-N | 50 | M 12 | 41 | 8 | 12.5 | 11.5 | 6 | 13 | 165 | |
| GN 6311.6-50-M12-51-N | 50 | M 12 | 51 | 8 | 12.5 | 11.5 | 6 | 13 | 174 | |
| GN 6311.6-50-M12-61-N | 50 | M 12 | 61 | 8 | 12.5 | 11.5 | 6 | 13 | 179 | |
| GN 6311.6-50-M12-71-N | 50 | M 12 | 71 | 8 | 12.5 | 11.5 | 6 | 13 | 185 | |
| GN 6311.6-50-M12-91-N | 50 | M 12 | 91 | 8 | 12.5 | 11.5 | 6 | 13 | 201 | |
| GN 6311.6-50-M16-59-N | 50 | M 16 | 59 | 12 | 14.5 | 13.5 | 8 | 30 | 227 | |
| GN 6311.6-50-M16-69-N | 50 | M 16 | 69 | 12 | 14.5 | 13.5 | 8 | 30 | 236 | |
| GN 6311.6-50-M16-89-N | 50 | M 16 | 89 | 12 | 14.5 | 13.5 | 8 | 30 | 260 | |
| GN 6311.6-50-M16-114-N | 50 | M 16 | 114 | 12 | 14.5 | 13.5 | 8 | 30 | 295 | |
| GN 6311.6-60-M16-59-N | 60 | M 16 | 59 | 12 | 14.5 | 13.5 | 8 | 30 | 313 | |
| GN 6311.6-60-M16-69-N | 60 | M 16 | 69 | 12 | 14.5 | 13.5 | 8 | 30 | 322 | |
| GN 6311.6-60-M16-89-N | 60 | M 16 | 89 | 12 | 14.5 | 13.5 | 8 | 30 | 346 | |
| GN 6311.6-60-M16-114-N | 60 | M 16 | 114 | 12 | 14.5 | 13.5 | 8 | 30 | 381 | |
| GN 6311.6-60-M20-78-N | 60 | M 20 | 78 | 15.5 | 16.5 | 15.5 | 10 | 50 | 410 | |
| GN 6311.6-60-M20-88-N | 60 | M 20 | 88 | 15.5 | 16.5 | 15.5 | 10 | 50 | 428 | |
| GN 6311.6-60-M20-113-N | 60 | M 20 | 113 | 15.5 | 16.5 | 15.5 | 10 | 50 | 473 | |
| GN 6311.6-60-M20-138-N | 60 | M 20 | 138 | 15.5 | 16.5 | 15.5 | 10 | 50 | 523 | |
| GN 6311.6-80-M16-59-N | 80 | M 16 | 59 | 12 | 19 | 18 | 8 | 30 | 548 | |
| GN 6311.6-80-M16-69-N | 80 | M 16 | 69 | 12 | 19 | 18 | 8 | 30 | 557 | |
| GN 6311.6-80-M16-89-N | 80 | M 16 | 89 | 12 | 19 | 18 | 8 | 30 | 581 | |
| GN 6311.6-80-M16-114-N | 80 | M 16 | 114 | 12 | 19 | 18 | 8 | 30 | 616 | |
| GN 6311.6-80-M20-78-N | 80 | M 20 | 78 | 15.5 | 21 | 20 | 10 | 50 | 653 | |
| GN 6311.6-80-M20-88-N | 80 | M 20 | 88 | 15.5 | 21 | 20 | 10 | 50 | 671 | |
| GN 6311.6-80-M20-113-N | 80 | M 20 | 113 | 15.5 | 21 | 20 | 10 | 50 | 716 | |
| GN 6311.6-80-M20-138-N | 80 | M 20 | 138 | 15.5 | 21 | 20 | 10 | 50 | 767 | |
| GN 6311.6-100-M16-59-N | 100 | M 16 | 59 | 12 | 22 | 20 | 8 | 30 | 917 | |
| GN 6311.6-100-M16-69-N | 100 | M 16 | 69 | 12 | 22 | 20 | 8 | 30 | 926 | |
| GN 6311.6-100-M16-89-N | 100 | M 16 | 89 | 12 | 22 | 20 | 8 | 30 | 950 | |
| GN 6311.6-100-M16-114-N | 100 | M 16 | 114 | 12 | 22 | 20 | 8 | 30 | 985 | |
| GN 6311.6-100-M20-78-N | 100 | M 20 | 78 | 15.5 | 24 | 23 | 10 | 50 | 1021 | |
| GN 6311.6-100-M20-88-N | 100 | M 20 | 88 | 15.5 | 24 | 23 | 10 | 50 | 1039 | |
| GN 6311.6-100-M20-113-N | 100 | M 20 | 113 | 15.5 | 24 | 23 | 10 | 50 | 1084 | |
| GN 6311.6-100-M20-138-N | 100 | M 20 | 138 | 15.5 | 24 | 23 | 10 | 50 | 1135 |
Характеристики
Типы
- Тип N: без пластиковой крышки
- Тип G: с пластиковым колпачком, скользящий
- Тип R: с пластиковым колпачком, нескользящий
Опорная пластина / Винт
Нержавеющая сталь AISI 304
Стопорная пружина
Нержавеющая сталь AISI 301
Пластмассовые колпачки
- Тип G
Технополимер (Полиацеталь POM)
Кремовый RAL 9001
- Тип R
Эластомер (TPE)
Твердость по Шору А ≈ 75
Черный
Информация
Регулируемые опоры GN 6311.6 используются для установки и выравнивания оборудования.
Диаметр штифта d3 меньше диаметра стержня резьбы с тем, чтобы винт можно было ввёрнуть в штифт. Нажимной штифт легко вставляется в пластину и фиксируется с помощью стопорного кольца, обеспечивая надёжную сборку в осевом направлении.
Приведённые в таблице значения статической нагрузки относятся к чистой вертикальной нагрузке по отношению к регулируемой опоре. При нормальных условиях эксплуатации изгибающие или угловые нагрузки не являются редкостью и приводят к снижению номинальной нагрузки, что необходимо учитывать.
