Серия GN 6303.1
GN 6303.1
Быстросъемные гайки с накаткой
Сталь / нержавеющая сталь
Сталь
Исполнения серии GN 6303.1
Изображения
Схемы

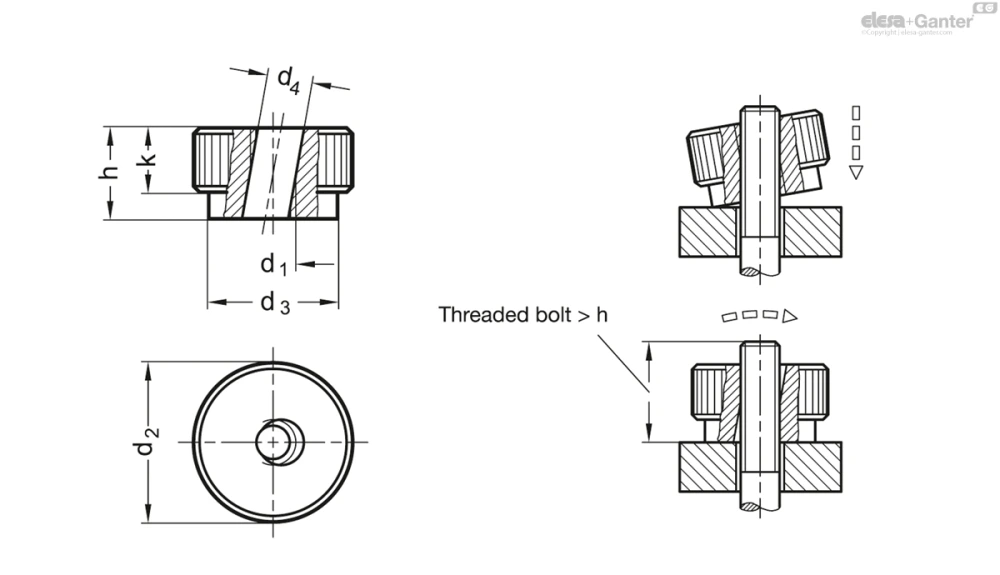

GN 6303.1
Таблица моделей — Быстросъемные гайки с накаткой
| Артикул |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|
| GN 6303.1-M5 | M 5 | 20 | 14 | 5.3 | 12 | 8 | 22 | |
| GN 6303.1-M6 | M 6 | 24 | 16 | 6.7 | 14 | 10 | 37 | |
| GN 6303.1-M8 | M 8 | 30 | 20 | 8.7 | 17 | 12 | 69 | |
| GN 6303.1-M10 | M 10 | 36 | 28 | 11 | 20 | 14 | 120 | |
| GN 6303.1-M12 | M 12 | 40 | 32 | 13 | 24 | 16 | 179 |
Характеристики
Вариант исполнения из стали
- Класс прочности на разрыв 5
- чернение
Вариант исполнения из нержавеющей стали AISI 303 NI
- матовая отделка, дробеструйная обработка
Информация
Быстросъемные гайки с накаткой GN 6303.1 используются, если гайка должна быть полностью удалена после ослабления и быстро возвращена в положение зажима.
Изначальное положение гайки - под наклоном к шпильке. Гайка устанавливается на шпильку до полного совмещения их резьб. Затем гайку следует повернуть на пол оборота для достижения зажима.
Защитная функция работает, только если поверхность прижимного элемента расположена под прямым углом к шпильке.
Техническая информация
Вопрос о продукции
Спросите о серии GN 6303.1 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
