Серия GN 615.7
GN 615.7
Фиксаторы пружинные
с концевым выключателем
Фиксаторы пружинные
Изображения

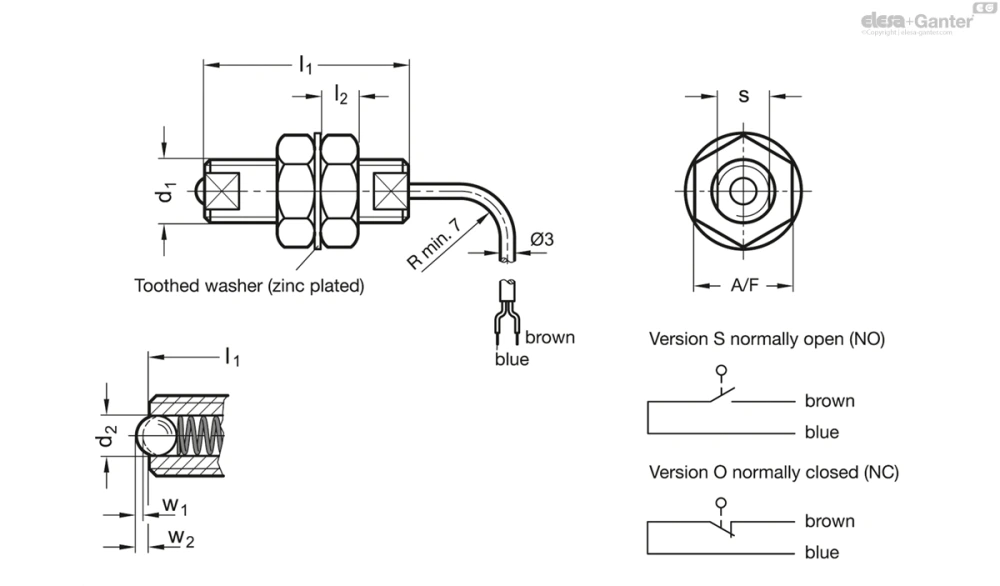

Схемы
GN 615.7
Таблица моделей — Фиксаторы пружинные
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 615.7-M6-O | M 6 | M 6 | 3 | 33 | 3.5 | 5 | 10 | 0.3 | 0.8 | 6 | 13 | M 10 | 40 | |
| GN 615.7-M8-O | M 8 | M 8 | 4 | 36 | 5 | 7 | 13 | 0.5 | 1 | 8 | 16 | - | 53 | |
| GN 615.7-M10-O | M 10 | M 10 | 5 | 40 | 6 | 8 | 17 | 0.7 | 1.2 | 10 | 20 | - | 60 | |
| GN 615.7-M6-S | M 6 | M 6 | 3 | 33 | 3.5 | 5 | 10 | 0.3 | 0.8 | 6 | 13 | - | 42 | |
| GN 615.7-M8-S | M 8 | M 8 | 4 | 36 | 5 | 7 | 13 | 0.5 | 1 | 8 | 16 | - | 40 | |
| GN 615.7-M10-S | M 10 | M 10 | 5 | 40 | 6 | 8 | 17 | 0.7 | 1.2 | 10 | 20 | - | 60 |
Характеристики
Типы
- Тип S: нормально разомкнутый
- Тип O: нормально замкнутый
Винт
Сталь, никелированная
Шарик
Сталь, закаленная
Шестигранные гайки
Сталь, никелированная
Концевой выключатель
- Напряжение: 5...24 В пост. тока
- Коммутируемая нагрузка (рекомендуемая): 5...10 мА
- Коммутируемая нагрузка (максимальная): 20 мА, пост. ток
- Прогнозируемый ресурс: 3 миллиона операций
- Температурный диапазон: –10…+80 °C
Кабель питания с ПВХ-покрытием:
- Ø 3; 2-фазный, длина ≈ 2 метра
- макс. растягивающая нагрузка: 20 Н
- серый цвет, для типа S (нормально разомкнутый)
- чёрный цвет, для типа O (нормально замкнутый)
Класс защиты IP40
Информация
В то же время электрический сигнал управления может быть отправлен со встроенного концевого выключателя.
