Пружинные фиксаторы из нержавеющей стали

без резьбы, шарик с подшипником скольжения

Таблица (PDF)

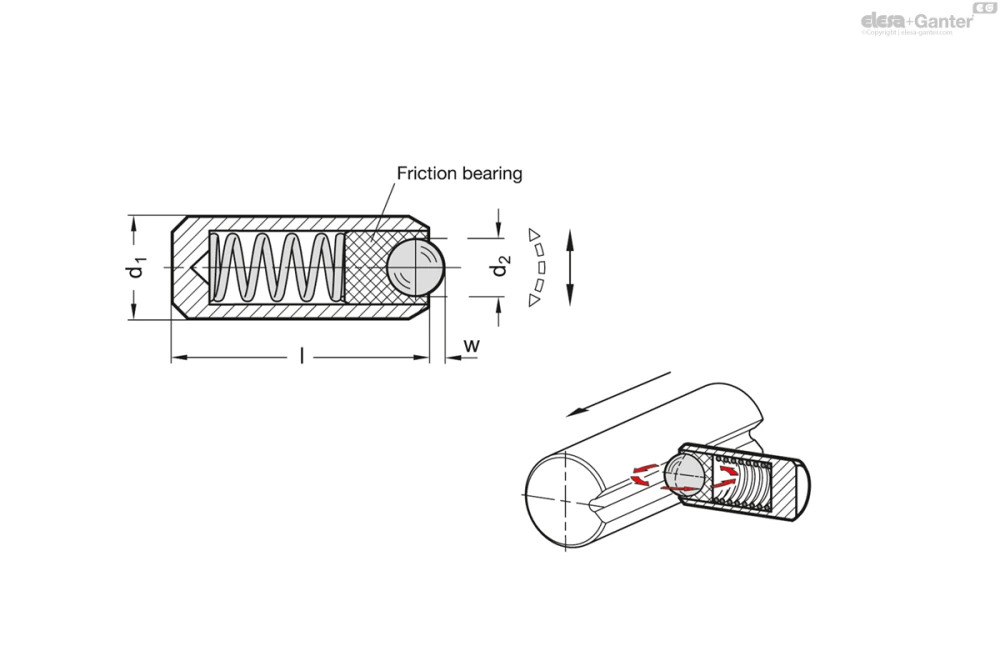

GN 614.8

Таблица моделей — Пружинные фиксаторы из нержавеющей стали

Артикул	d₁±0.04	d₂	l	w	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Вес (г)
GN 614.8-4-NI	4	2	11	0.5	4.8	6.8	1
GN 614.8-5-NI	5	2.5	13	0.7	6.3	10	2
GN 614.8-6-NI	6	3.5	15	0.95	16	24	2
GN 614.8-8-NI	8	4.5	18	1.5	18.8	31.7	5
GN 614.8-10-NI	10	6.5	20	2.3	26	49	8
GN 614.8-12-NI	12	8.5	22	3.1	38	68	11

3D-модель Технические данные (PDF)

Характеристики

Корпус

Нержавеющая сталь AISI 303 NI

Шарик

Нержавеющая сталь AISI 420C, закаленная

пружина

Нержавеющая сталь AISI 631

Подшипник скольжения

Пластик

термостойкость до 90 °C

Информация

Пружинные фиксаторы GN 614.8 из нержавеющей стали используются для блокировки, а также для нажимно-вытяжных действий.

Свободно перемещающийся шарик находится в пластиковом корпусе, что оптимизирует характеристики функции блокировки. Более того, это позволяет уменьшить износ сопряженной детали.

Дополнительная характеристика данных плунжеров заключается в том, что пластиковый подшипник выполняет роль электроизолятора.

Для монтажного отверстия рекомендуется соблюдать допуск d₁ F8 для присоединения и d₁ H9 – для запрессовки.
