Серия GN 614.7
GN 614.7
Пружинные фиксаторы из нержавеющей стали
С плотной посадкой, длинный вариант исполнения, с шаром
Пружинные фиксаторы из нержавеющей стали
Изображения

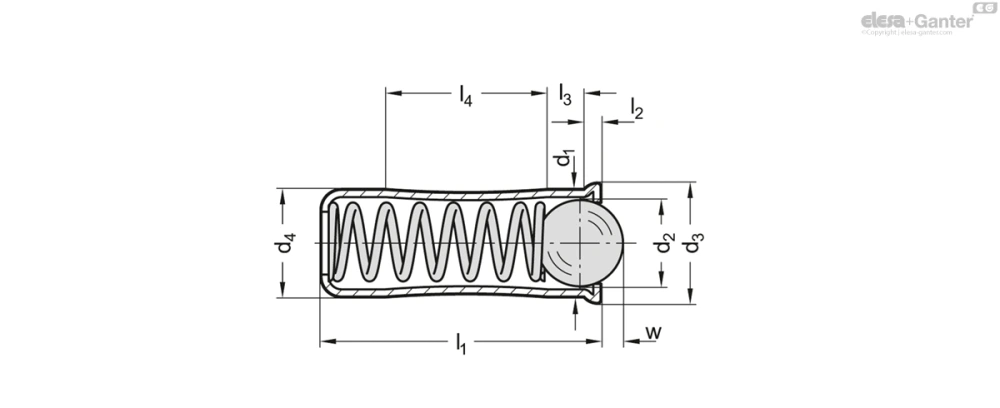

Схемы
GN 614.7
Таблица моделей — Пружинные фиксаторы из нержавеющей стали
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
3D | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 614.7-4-NI | 4 | 3 | 4.6 | 4 | 10.7 | 0.9 | 1.8 | 5.6 | 0.9 | 12.9 | 19 | 1 | ||
| GN 614.7-5-NI | 5 | 4 | 5.6 | 5 | 12 | 0.9 | 2.1 | 6 | 1.3 | 19.3 | 29.2 | 1 | ||
| GN 614.7-6-NI | 6 | 5 | 6.5 | 6 | 15 | 1 | 2.3 | 8.2 | 1.7 | 28 | 47.5 | 2 | ||
| GN 614.7-8-NI | 8 | 6.5 | 8.5 | 8 | 18 | 1.1 | 2.9 | 9.5 | 2.3 | 40 | 67.3 | 4 | ||
| GN 614.7-10-NI | 10 | 8.5 | 11 | 10 | 26 | 1.5 | 4.2 | 14.3 | 3.1 | 66 | 105 | 8 |
Характеристики
Корпус
Нержавеющая сталь AISI 305
Шарик
Нержавеющая сталь AISI 420C NI
закалённый
Нажимная пружина
Нержавеющая сталь AISI 631
Информация
Пружинные фиксаторы из нержавеющей стали с плотной посадкой GN 614.7 используются в качестве упоров, для нажимно-вытяжных действий, а также на эжекторах.
Для установочного отверстия рекомендуется соблюдать допуск d1 H7.
Техническая информация
Вопрос о продукции
Спросите о серии GN 614.7 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
