Серия GN 614.2
GN 614.2
Фиксатор пружинный
Нажимной тип, шариковая фиксация с двух сторон
Фиксатор пружинный
Изображения

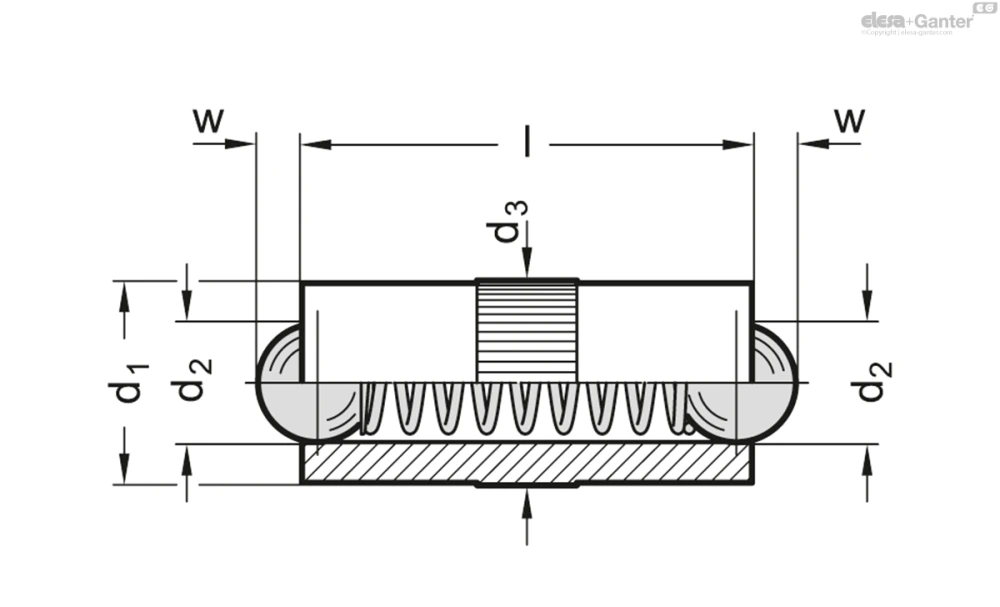

Схемы
GN 614.2
Таблица моделей — Фиксатор пружинный
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 614.2-2,5 | 2.5 | 2 | 2.52 | 5.3 | 0.65 | 1.3 | 2.5 | 1 | |
| GN 614.2-3 | 3 | 2.5 | 3.02 | 7.3 | 0.8 | 2 | 4.5 | 1 | |
| GN 614.2-4 | 4 | 3 | 4.03 | 9 | 0.9 | 2.5 | 7.5 | 1 | |
| GN 614.2-5 | 5 | 4 | 5.03 | 10.8 | 1.2 | 3.5 | 8 | 1 | |
| GN 614.2-6 | 6 | 5 | 6.03 | 12.6 | 1.6 | 3.5 | 10.5 | 2 | |
| GN 614.2-7 | 7 | 6 | 7.03 | 14 | 2 | 4 | 12 | 3 | |
| GN 614.2-8 | 8 | 6.5 | 8.03 | 18 | 2.1 | 6 | 15 | 5 |
Характеристики
Корпус
Латунь
Шарик
Нержавеющая сталь AISI 420C
закалённая
пружина
Нержавеющая сталь AISI 631
Информация
Пружинные фиксаторы GN 614.2 представляют собой улучшенную версию пружинных фиксаторов типа GN 614 для специальных областей применения.
Допуск H8 рекомендуется для установочного отверстия d1.
Техническая информация
Вопрос о продукции
Спросите о серии GN 614.2 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
