Серия GN 587.1

GN 587.1

Грузовые петли

для сварки

Грузовые петли

Таблица (PDF)

GN 587.1

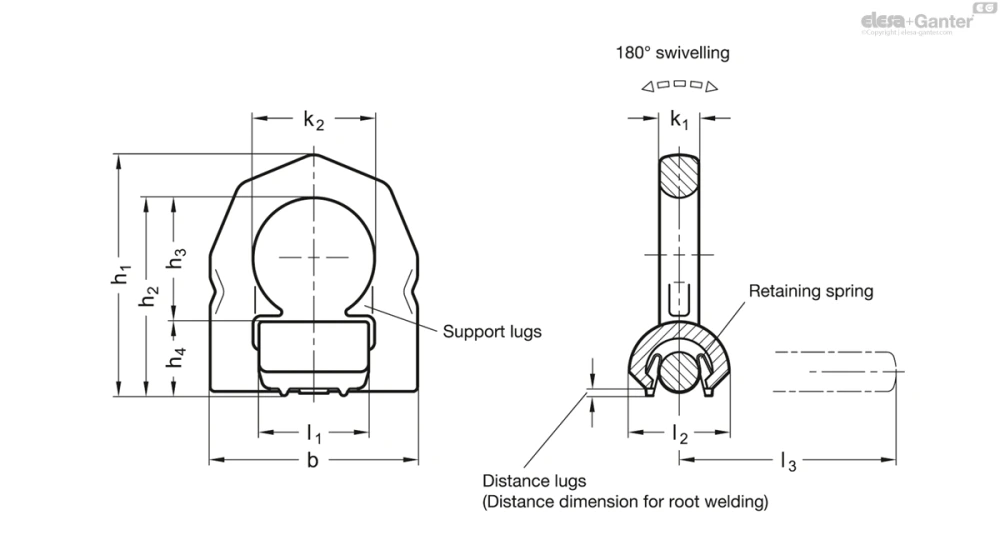

Таблица моделей — Грузовые петли

Артикул	b	h₁	h₂	h₃	h₄	k₁	k₂	l₁	l₂	l₃	Номинальная нагрузка в т (WLL)	Вес (г)
GN 587.1-66-A	66	79	65	40	25	14	38	33	33	71	1.5	320
GN 587.1-77-A	77	91	75	47	28	16	45	40	38	80	2.5	530
GN 587.1-87-A	87	101	83	52	31	16	51	46	42	91	4	757
GN 587.1-115-A	115	141	117	73	44	22	67	60	61	126.5	6.7	1950
GN 587.1-129-A	129	153	126	71	55	26	67	60	75	135.5	10	2600
GN 587.1-66-F	66	79	65	40	25	14	38	33	33	71	1.5	320
GN 587.1-77-F	77	91	75	48	28	16	45	40	38	80	2.5	530
GN 587.1-87-F	87	101	83	52	31	16	51	46	42	91	4	780
GN 587.1-115-F	115	141	117	73	44	22	67	60	61	126.5	6.7	2040
GN 587.1-129-F	129	153	126	71	55	26	67	60	75	135.5	10	2800

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: без пружинного фиксатора

Тип A: с пружинным фиксатором

Кольцевые кронштейны

Сталь WNr. № 1.6541

кованые

отпуск с сохранением прочности на разрыв

электромагнитные испытания всех изделий на прочность по стандарту EN 1677

пластиковое покрытие розового цвета

Привариваемый блок

Сталь, S355 J2 + N (ST52-3N)

кованый, бесцветный

отпуск с сохранением прочности на разрыв

электромагнитные испытания всех изделий на прочность по стандарту EN 1677

Стопорная пружина

Лента из нержавеющей стали

коррозионно-стойкая

Информация

Грузовые петли GN 587.1 предназначены для быстрого монтажа методом приварки.

Они обеспечивают высокую динамическую и статическую прочность и могут быть нагружены в любом направлении с утверждённой безопасностью (коэффициент безопасности 4) для всех направлений нагрузки.

Стальная лента (тип F) удерживает кольцо в любом положении и гасит любые шумы, вызванные вибрацией. Все детали соединены несъёмным образом.

Две опорные проушины укрепляют опору крючков и усиливают опорный эффект в случае наклонных подвесных колец.

Грузовые петли GN 587.1 соответствуют требованиям Директивы 2006/42/ЕС о безопасности машин и оборудования.

Данная модель грузовых петель заменяет собой предыдущую GN 587.

Руководство по эксплуатации грузовых петель GN 587.1

Техническая информация

Метод крепления
Количество	1	1	2	2	2	2	2	3 и 4	3 и 4	3 и 4
Угол наклона	0°	90°	0°	90°	0° до 45	45° до 60°	Асимм.	0° t до 45°	45° до 60°	Асимм.
Фактор	1	1	2	2	1.4	1	1	2.1	1.5	1
b = 66	1.50 t	1.50 t	3.00 t	3.00 t	2.10 t	1.50 t	1.50 t	3.15 t	2.25 t	1.50 t
b = 77	2.50 t	2.50 t	5.00 t	5.00 t	3.50 t	2.50 t	2.50 t	5.25 t	3.75 t	2.50 t
b = 87	4.00 t	4.00 t	8.00 t	8.00 t	5.60 t	4.00 t	4.00 t	8.40 t	6.00 t	4.00 t
b = 115	6.70 t	6.70 t	13.40 t	13.40 t	9.50 t	6.70 t	6.70 t	14.00 t	10.00 t	6.70 t
b = 129	10.00 t	10.00 t	20.00 t	20.00 t	14.00 t	10.00 t	10.00 t	21.00 t	15.00 t	10.00 t

Указания по безопасности

Приведённые выше данные относятся к максимальной нагрузке в метрических тоннах.

Конфигурации сварного шва (HV) соответствуют требованиям DIN 18800, т. е. потайной шов означает, что исключено попадание любых агрессивных осадков; это также делает кольца нагрузки подходящими для наружного использования.

Размер кольца нагрузки	Размер сварочного шва	Длина	Объем в см³
b = 66 ( 1.5 t)	HV 5 + a 3	2 x 33	1.2
b = 77 ( 2.5 t)	HV 7 + a 3	2 x 40	2.6
b = 87 ( 4.0 t)	HV 8 + a 3	2 x 46	3.2
b = 115 ( 6.7 t)	HV 12 + a 4	2x 60	8.7
b = 129 ( 10.0 t)	HV 16 + a 4	2x 60	15.5

Сварка должна быть проведена с использованием утверждённой сварочной установки в соответствии со стандартом EN 287-1.

Указанные значения нагрузок действительны при рабочей температуре от -20 до +100 °C. Допустимые значения нагрузок при более высокой температуре сообщаются по запросу.

Если кольца нагрузки используются для крепления вместо подъёма, то номинальная нагрузка удваивается.

Инструкция по эксплуатации с более подробной информацией и характеристиками входит в каждый комплект поставки.
