Серия GN 5861
GN 5861
Грузовые петли
Сталь, для сварки
Грузовые петли
Изображения

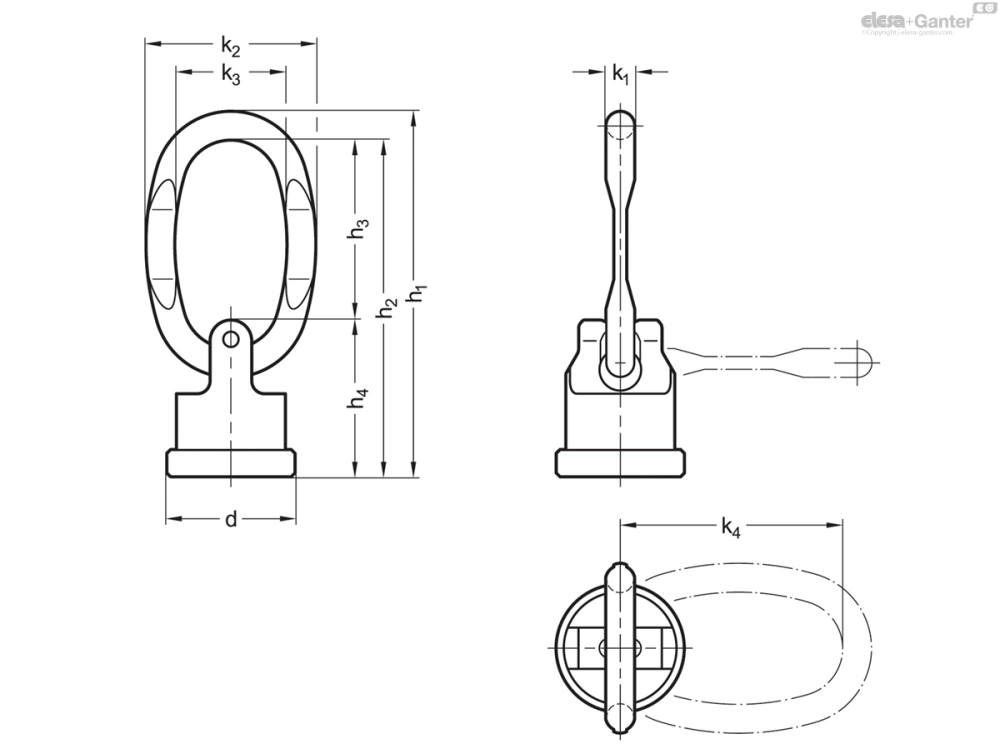

Схемы
GN 5861
Таблица моделей — Грузовые петли
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 5861-40-R | 40 | 114 | 105 | 56 | 49 | 9 | 53 | 35 | 79 | 0.63 | 350 | |
| GN 5861-46-R | 46 | 126 | 115 | 53 | 62 | 11 | 57 | 35 | 81 | 1.5 | 400 | |
| GN 5861-61-R | 61 | 148 | 135 | 57.5 | 78.5 | 13 | 66 | 44 | 93 | 2.5 | 1000 | |
| GN 5861-78-R | 78 | 188 | 172 | 74 | 98 | 16 | 77 | 50 | 117.5 | 4 | 2300 | |
| GN 5861-95-R | 95 | 242 | 223 | 103.5 | 119.5 | 19 | 98 | 60 | 158 | 5 | 4700 | |
| GN 5861-100-R | 100 | 266 | 242 | 107 | 135 | 24 | 113 | 65 | 169.5 | 8 | 5300 |
Характеристики
Тип
- Тип R: с овальным кольцом
Проушина
Сталь 1.6541
- Кованая
- Высокопрочная закалённая
- На 100 % прошедшие электромагнитные испытания на трещиностойкость согласно стандарту EN 1677-1
- Пластиковое покрытие розового цвета
Корпус подшипника
Сталь 1.6541
- Кованая
- Высокопрочная закалённая
- На 100 % прошедшие электромагнитные испытания на трещиностойкость согласно стандарту EN 1677-1
- Гальваническая оцинковка
Привариваемый фланец
Сталь 1.6541
- Высокопрочная закалённая
- На 100 % прошедшие электромагнитные испытания на трещиностойкость согласно стандарту EN 1677-1
Информация
Грузовые петли GN 5861 вращаются с помощью шарикоподшипника и используются с отдельными грузоподъёмными приспособлениями и строповочным оборудованием. Они привариваются к грузонесущему оборудованию или непосредственно к самому грузу и воспринимают нагрузку в любом направлении. Большая петля облегчает крепление.
Номинальная грузоподъёмность указана на петле. Грузовые петли GN 5861 соответствуют требованиям Директивы по механическому оборудованию 2006/42/EC и правилам DGUV GS-HM-36.
Грузоподъёмность
| Диаметр d | Номинальная грузоподъёмность | F1 | F2 |
| в т (WLL) | макс. в т | макс. в т | |
| 40 | 0.63 | 0.63 | 0.63 |
| 46 | 1.5 | 1.5 | 1.5 |
| 61 | 2.5 | 2.5 | 2.5 |
| 78 | 4 | 4 | 4 |
| 95 | 5 | 6.7 | 5 |
| 100 | 8 | 10 | 8 |
Указанные значения нагрузок действительны при рабочей температуре от –40 °C до +200 °C. Более подробная информация содержится в инструкции по эксплуатации.
Износ / срок службы / указания по технике безопасности
1. Если износ превышает 10 % поперечного сечения, подъёмная точка изношена, и срок её службы подошёл к концу.
2. Если грузовая петля согнута, имеет повреждения или трещины, дальнейшее её использование небезопасно.
В любом случае требуется замена.
В процессе монтажа, начальной эксплуатации и использования следует придерживаться информации, представленной в инструкции по эксплуатации. Инструкция по эксплуатации прилагается к изделию и предоставляется в цифровом виде по адресу elesa-ganter.com.
Инструкции по креплению / сварке
| Диаметр d | Размер сварного шва |
| 40 | a4 |
| 46 | a5 |
| 61 | HY 3 + a5 |
| 78 | HY 3 + a6 |
| 95 | HY 3 + a8 |
| 100 | HY 3 + a10 |
Сварка должна выполняться сварщиком, сертифицированным в соответствии с ISO 9606-1.
