Хомуты

изогнутый вариант исполнения

Хомуты

Таблица (PDF)

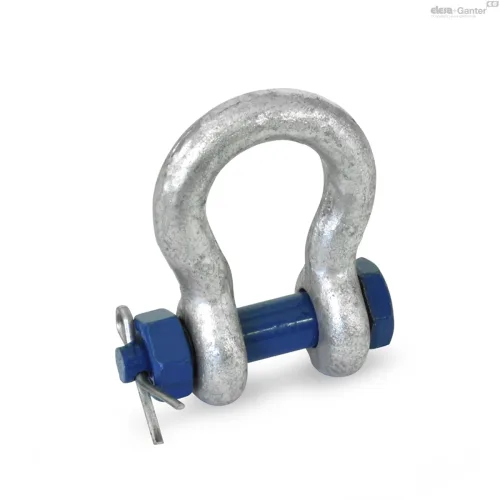

GN 585

Таблица моделей — Хомуты

Артикул	d_1Nominal size	d_1In inch	b ±1	d₂±0.5	d₃** UNC-thread	d₄	d₅	h	Номинальная нагрузка (WLL)	Вес (г)
GN 585-6-A	6	1/4	12	8	5/16	17	19	28	0.5 t [5.0 kN]	50
GN 585-6-B	6	1/4	12	8	5/16	17	19	28	0.5 t [5.0 kN]	60
GN 585-8-A	8	5/16	13	10	3/8	21	21	31	0.75 t [7.5 kN]	80
GN 585-8-B	8	5/16	13	10	3/8	21	21	31	0.75 t [7.5 kN]	110
GN 585-10-A	10	3/8	16	12	7/16	26	24	36	1.0 t [10 kN]	138
GN 585-10-B	10	3/8	16	12	7/16	26	24	36	1.0 t [10 kN]	150
GN 585-11-A	11	7/16	18	14	1/2	28	27	42	1.5 t [15 kN]	220
GN 585-11-B	11	7/16	18	14	1/2	28	27	42	1.5 t [15 kN]	220
GN 585-13-A	13	1/2	21	16	5/8	30	30	48	2.0 t [20 kN]	314
GN 585-13-B	13	1/2	21	16	5/8	30	30	48	2.0 t [20 kN]	360
GN 585-16-A	16	5/8	27	19	3/4	42	38	60	3.25 t [32.5 kN]	619
GN 585-16-B	16	5/8	27	19	3/4	42	38	60	3.25 t [32.5 kN]	620
GN 585-19-A	19	3/4	32	22	7/8	48	45	71	4.75 t [47.5 kN]	1010
GN 585-19-B	19	3/4	32	22	7/8	48	45	71	4.75 t [47.5 kN]	1140
GN 585-22-A	22	7/8	36	25	1	57	51	84	6.5 t [65.0 kN]	1400
GN 585-22-B	22	7/8	36	25	1	57	51	84	6.5 t [65.0 kN]	1600
GN 585-25-A	25	1	43	28	1 1/8	62	59	95	8.5 t [85.0 kN]	2200
GN 585-25-B	25	1	43	28	1 1/8	62	59	95	8.5 t [85.0 kN]	2400

3D-модель Технические данные (PDF)

Характеристики

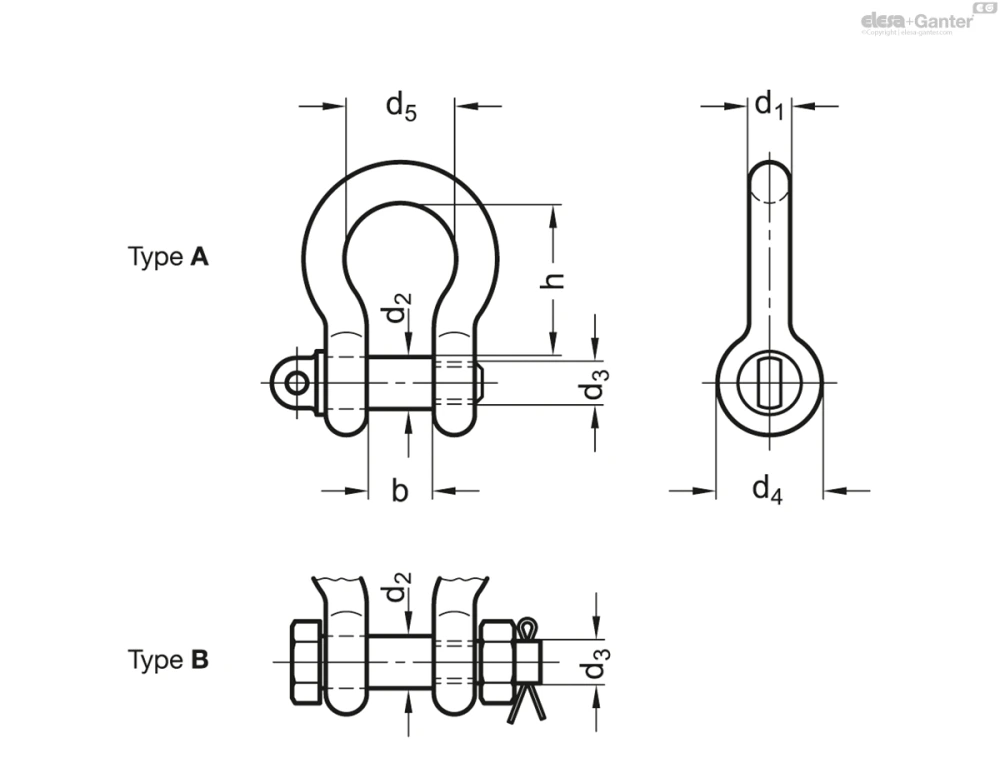

Типы

Тип A: с резьбовой шпилькой

Тип B: Болт с гайкой и шплинтом

Кольцевой кронштейн

Термообработанная сталь, штамповано-кованая

горячее цинкование

Болт

Термообработанная сталь, штамповано-кованая

оцинкованный гальваническим методом, лакированный

Информация

Высокопрочные прямые хомуты GN 585 выполнены в соответствии с Федеральной спецификацией США RR-C-271 и характеризуются шестикратными нормами безопасности, что означает, что минимальная разрушающая нагрузка по крайней мере в шесть раз больше, чем значение номинальной нагрузки (WLL).

Изогнутая форма особенно подходит для использования там, где хомуты подвергаются воздействию нагрузок нескольких видов.

Номинальный размер и номинальная нагрузка (WLL)нанесены на хомут, что облегчает выбор соответствующего подвешивающего механизма. В целом номинальная нагрузка не должна превышаться.

Конструкции с гайкой и шплинтом (тип B) обычно рекомендуются для неподвижных соединений. Болты могут вращаться, а непреднамеренное ослабление гайки предотвращает шплинт.

Инструкция по эксплуатации с более подробной информацией и характеристиками входит в каждый комплект поставки.
