Хомуты

прямой вариант исполнения

Хомуты

Таблица (PDF)

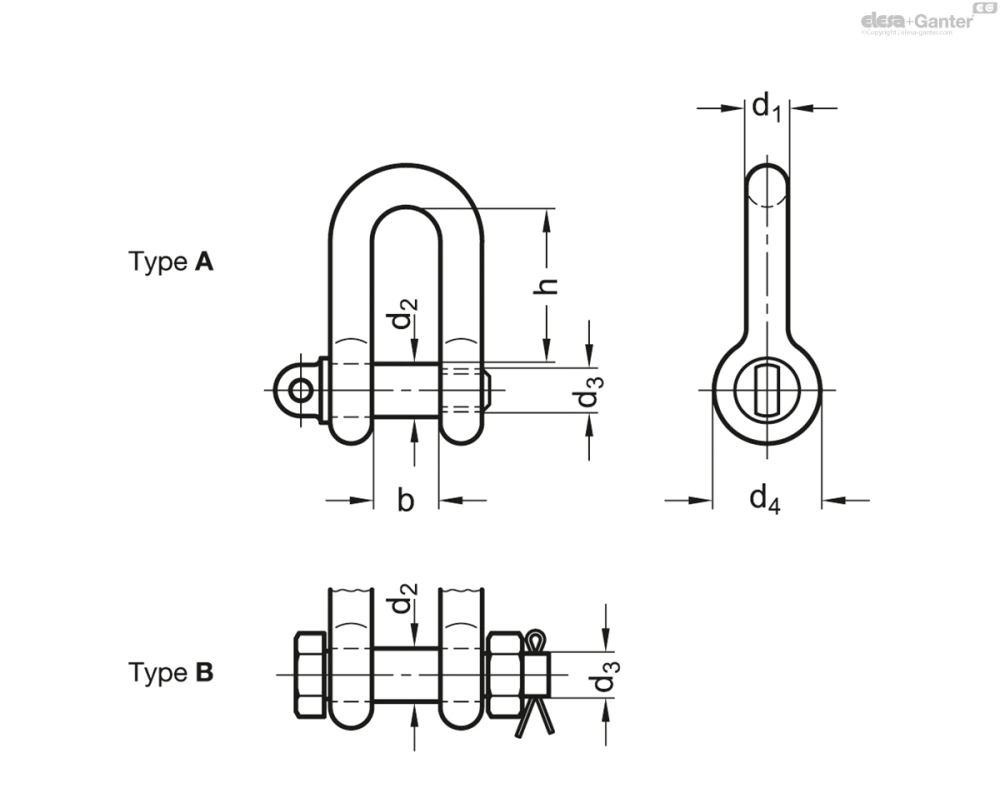

GN 584

Таблица моделей — Хомуты

Артикул	d_1Nominal size	d_1In inch	b ±1	d₂±0.5	d₃** UNC-thread	d₄	h	Номинальная нагрузка (WLL)	Вес (г)
GN 584-6-A	6	1/4	12	8	5/16	17	22	0.5 t [5.0 kN]	45
GN 584-6-B	6	1/4	12	8	5/16	17	22	0.5 t [5,0 kN]	60
GN 584-8-A	8	5/16	13	10	3/8	21	26	0.75 t [7.5 kN]	80
GN 584-8-B	8	5/16	13	10	3/8	21	26	0.75 t [7.5 kN]	90
GN 584-10-A	10	3/8	16	12	7/16	26	31	1.0 t [10 kN]	120
GN 584-10-B	10	3/8	16	12	7/16	26	31	1.0 t [10 kN]	170
GN 584-11-A	11	7/16	18	14	1/2	28	36	1.5 t [15 kN]	180
GN 584-11-B	11	7/16	18	14	1/2	28	36	1.5 t [15 kN]	223
GN 584-13-A	13	1/2	21	16	5/8	30	41	2.0 t [20 kN]	290
GN 584-13-B	13	1/2	21	16	5/8	30	41	2.0 t [20 kN]	320
GN 584-16-A	16	5/8	27	19	3/4	42	51	3.25 t [32,5 kN]	540
GN 584-16-B	16	5/8	27	19	3/4	42	51	3.25 t [32.5 kN]	670
GN 584-19-A	19	3/4	32	22	7/8	48	60	4.75 t [47.5 kN]	900
GN 584-19-B	19	3/4	32	22	7/8	48	60	4.75 t [47.5 kN]	1040
GN 584-22-A	22	7/8	36	25	1	57	71	6.5 t [65.0 kN]	1300
GN 584-22-B	22	7/8	36	25	1	57	71	6.5 t [65.0 kN]	1500
GN 584-25-A	25	1	43	28	1 1/8	62	81	8.5 t [85.0 kN]	1900
GN 584-25-B	25	1	43	28	1 1/8	62	81	8.5 t [85.0 kN]	2220

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: с резьбовой шпилькой

Тип B: Болт с гайкой и шплинтом

Кольцевой кронштейн

Термообработанная сталь, штамповано-кованая

горячее цинкование

Болт

Термообработанная сталь, штамповано-кованая

оцинкованный гальваническим методом, лакированный

Информация

Высокопрочные прямые хомуты GN 584 выполнены в соответствии с Федеральной спецификацией США RR-C-271 и характеризуются шестикратными нормами безопасности, что означает, что минимальная разрушающая нагрузка по крайней мере в шесть раз больше, чем значение номинальной нагрузки (WLL).

Номинальный размер и номинальная нагрузка (WLL)нанесены на хомут, что облегчает выбор соответствующего подвешивающего механизма. В целом номинальная нагрузка не должна превышаться.

Конструкции с гайкой и шплинтом (тип B) обычно рекомендуются для неподвижных соединений. Болты могут вращаться, а непреднамеренное ослабление гайки предотвращает шплинт.

Инструкция по эксплуатации с более подробной информацией и характеристиками входит в каждый комплект поставки.
