Рым-болты (вращающиеся)

Рым-гайки GN 583 монтируются в подшипниках качения, обеспечивая регулировку направления действия силы и предотвращая случайное ослабление или перекручивание (что потенциально возможно с рым-гайками )DIN 582 .

Рым-гайки GN 583 обеспечивают высокую несущую способность и протестированы на соответствие нормативам техники безопасности (коэффициент безопасности 4).

Номинальная допустимая нагрузка, указанная в таблице выше, чётко обозначена на петле. Она применяется для самых неблагоприятных случаев приложения нагрузки с точки зрения типов нагрузки, перечисленных на противоположной стороне.

Рым-гайки GN 583 соответствуют Директиве по машиностроению 2006/42 / EG и прошли BG-испытания.

RFID-метка помогает безошибочно отследить каждый компонент и определить его характеристики – например, при плановом осмотре.

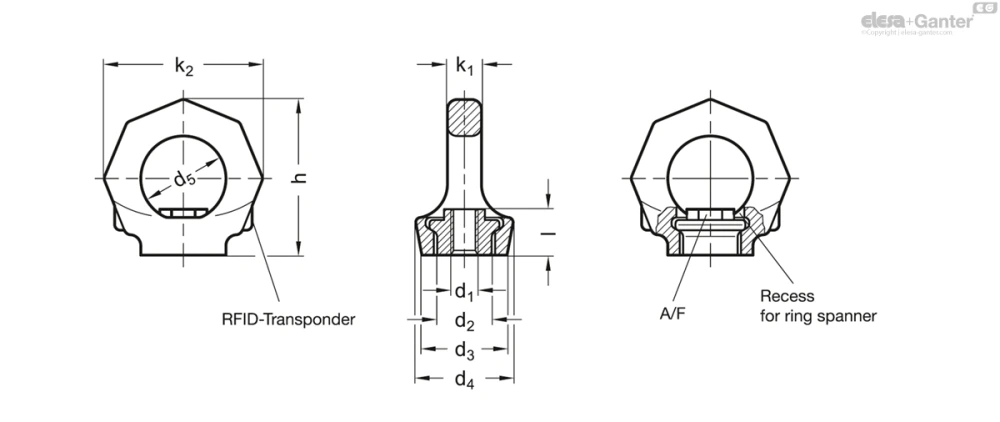

Гайка с гнездом для шестигранной головки не может быть снята с кольца.

• Инструкция по эксплуатации GN 583

• Значения прочности винтов

Метод крепления
Количество	1	1	2	2	2	2	2	3 и 4	3 и 4	3 и 4
Угол наклона	0°	90°	0°	90°	0° до 45	45° до 60°	Асимм.	0° t до 45°	45° до 60°	Асимм.
Фактор	1	1	2	2	1.4	1	1	2.1	1.5	1
M 8	1.00 [0.14]	0.30 t	2.00 [0.28]	0.60 t	0.42 [0.10]	0.30 t	0.30 t	0.63 t	0.45 t	0.30 t
M 10	1.00 [0.23]	0.40 t	2.00 [0.46]	0.80 t	0.56 [0.17]	0.40 t	0.40 t	0.84 t	0.60 t	0.40 t
M 12	2.00 [0.34]	0.75 t	4.00 [0.68]	1.50 t	1.00 [0.24]	0.75 t	0.75 t	1.60 t	1.12 t	0.75 t
M 16	4.00 [0.70]	1.50 t	8.00 [1.40]	3.00 t	2.10 [0.50]	1.50 t	1.50 t	3.15 t	2.25 t	1.50 t
M 20	6.00 [1.20]	2.30 t	12.00 [2.40]	4.60 t	3.22 [0.86]	2.30 t	2.30 t	4.83 t	3.45 t	2.30 t
M 24	8.00 [1.80]	3.20 t	16.00 [3.60]	6.40 t	4.48 [1.29]	3.20 t	3.20 t	6.70 t	4.80 t	3.20 t
M 30	12.00 [3.20]	4.50 t	24.00 [6.40]	9.00 t	6.30 [2.30]	4.50 t	4.50 t	9.40 t	6.70 t	4.50 t

Нагрузки, указанные в скобках, относятся к нагрузочной способности соответствующей рым-гайки DIN 582. Если такое значение не указано, то использование рым-гайки DIN 582 не допускается!

Поверхность для прикручивания рым-гаек GN 583 должна быть плоской и перпендикулярной резьбовому отверстию. При закручивании необходимо обеспечить прочный контакт буртика гайки (без использования шайбы), а также свободное вращение рым-гайки на 360°.

Перед применением нагрузки, поверните рым-гайку в направлении действия силы. Рым-гайка не подходит для частых циклов вращения под действием нагрузки.

Указанные значения нагрузок действительны только в отношении болтов класса прочности > 10.9, если болт поворачивается по всей его длине l. Эти значения нагрузки также применяются только для минимальной длины ввинчивания 1,5 × номинальный диаметр резьбы из стали с минимальной разрывной прочностью 37 кгс/мм², при температуре окружающей среды от –40 до +100 °С.

Данные о несущей способности для различных условий предоставляются по запросу.

Инструкция по эксплуатации с более подробной информацией и характеристиками входит в каждый комплект поставки.
