Серия GN 581.5
GN 581.5
Рым-болты (вращающиеся)
Нержавеющая сталь
Рым-болты (вращающиеся)
Изображения

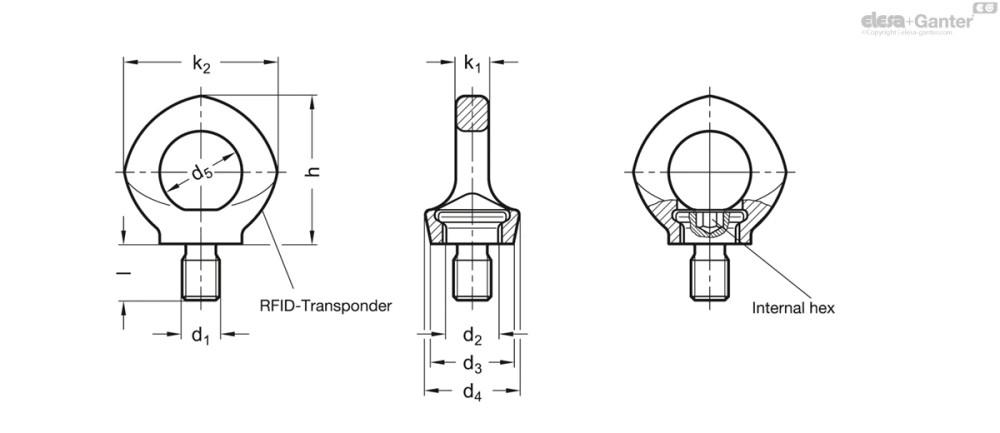

Схемы
GN 581.5
Таблица моделей — Рым-болты (вращающиеся)
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 581.5-M8 | M 8 | 16.3 | 25 | 28 | 25 | 47 | 10 | 46 | 12 | 0.3 t [3 kN] | 110 | |
| GN 581.5-M10 | M 10 | 16.3 | 25 | 28 | 25 | 47 | 10 | 46 | 15 | 0.3 t [3 kN] | 110 | |
| GN 581.5-M12 | M 12 | 18 | 30 | 32 | 30 | 57 | 12 | 56 | 18 | 0.5 t [5 kN] | 200 | |
| GN 581.5-M16 | M 16 | 22 | 36 | 38 | 35 | 66 | 14 | 65 | 24 | 1.0 t [10 kN] | 333 | |
| GN 581.5-M20 | M 20 | 27.5 | 43 | 47 | 40 | 77 | 16 | 74 | 30 | 2.0 t [20 kN] | 520 | |
| GN 581.5-M24 | M 24 | 33 | 51 | 56 | 48 | 94 | 19 | 92 | 35 | 2.5 t [25 kN] | 908 |
Характеристики
Кольцо
Нержавеющая сталь AISI 318LN
- Кованые
- Испытание на электромагнитное растяжение на 100 % согласно стандарту EN 1677
- Гладкий
Болт
Нержавеющая сталь AISI 318LN
Информация
Рым-болты GN 581.5 монтируются в подшипниках качения, обеспечивая регулировку направления действия силы и предотвращая случайное ослабление или перекручивание (что потенциально возможно с рым-болтами DIN 580). Рым-болты GN 581.5 обеспечивают высокую несущую способность и протестированы на соответствие нормативам техники безопасности (коэффициент безопасности 4).
Номинальная допустимая нагрузка, указанная в таблице выше, чётко обозначена на петле. Она применяется для самых неблагоприятных случаев приложения нагрузки с точки зрения типов нагрузки, перечисленных на противоположной стороне.
Рым-болты GN 581.5 соответствуют Директиве по машиностроению 2006 / 42 / EG и прошли BG-испытания.
Встроенная RFID-метка помогает безошибочно отследить и определить подъёмную точку, например, при плановом осмотре.
Болт с шестигранным углублением не может быть снят с кольца.
Техническая информация
Несущая способность
| d1 | F1 макс. в т | F2 макс. в т |
| M 8 | 0.7 [0.14] | 0.3 |
| M 10 | 0.7 [0.23] | 0.3 |
| M 12 | 1.2 [0.34] | 0.5 |
| M 16 | 2.4 [0.7] | 1 |
| M 20 | 3.6 [1.2] | 2 |
| M 24 | 5.2 [1.8] | 2.5 |
Указания по безопасности
Нагрузки, указанные в скобках, относятся к нагрузочной способности соответствующих рым-болтов DIN 580. Если такое значение не указано, то использование рым-болтов DIN 580 не допускается!
Поверхность для прикручивания рым-болтов из нержавеющей стали GN 581.5 должна быть плоской и располагаться под прямым углом к резьбовому отверстию; зенкование должно быть меньше или равно номинальному диаметру резьбы.
Ввинченное кольцо винта должно установить прочный контакт (не используйте шайбы), а рым-болт должен свободно вращаться на 360°.
Перед применением нагрузки поверните рым-болт в направлении действия силы. Рым-болт не подходит для частых циклов вращения под действием нагрузки.
Указанные значения нагрузки применяются к минимальной длине ввинчивания, равной полутора номинальным диаметрам резьбы из нержавеющей стали с минимальным напряжением растяжения 37 кп/мм², при температуре окружающей среды от – 40 °C до + 280 °C. Данные о несущей способности для различных условий предоставляются по запросу.
В инструкциях по эксплуатации, входящих в комплект поставки каждого рым-болта, представлены дополнительные указания.
