Серия GN 581
GN 581
Рым-болты (вращающиеся)
Сталь
Рым-болты (вращающиеся)
Изображения

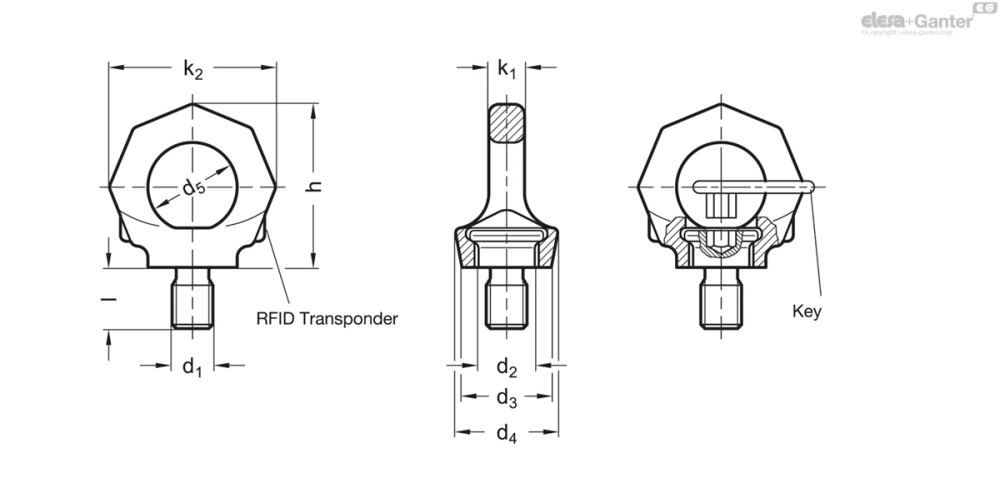

Схемы
GN 581
Таблица моделей — Рым-болты (вращающиеся)
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 581-M6-A | M 6 | 13 | 23 | 28 | 20 | 37 | 7 | 37 | 0.10 t [1.0 kN] | 100 | |
| GN 581-M6-B | M 6 | 13 | 23 | 28 | 20 | 37 | 7 | 37 | 0.10 t [1.0 kN] | 100 | |
| GN 581-M8-A | M 8 | 16.3 | 25 | 30 | 25 | 46 | 9 | 47 | 0.30 t [3.0 kN] | 120 | |
| GN 581-M8-B | M 8 | 16.3 | 25 | 30 | 25 | 46 | 9 | 47 | 0.30 t [3.0 kN] | 120 | |
| GN 581-M10-A | M 10 | 16.3 | 25 | 30 | 25 | 46 | 9 | 47 | 0.40 t [4.0 kN] | 120 | |
| GN 581-M10-B | M 10 | 16.3 | 25 | 30 | 25 | 46 | 9 | 47 | 0.40 t [4.0 kN] | 120 | |
| GN 581-M12-A | M 12 | 19.8 | 30 | 34 | 30 | 55 | 10 | 56 | 0.75 t [7.5 kN] | 180 | |
| GN 581-M12-B | M 12 | 19.8 | 30 | 34 | 30 | 55 | 10 | 56 | 0.75 t [7.5 kN] | 180 | |
| GN 581-M16-A | M 16 | 23.5 | 36 | 40 | 35 | 64 | 13 | 65 | 1.50 t [15.0 kN] | 320 | |
| GN 581-M16-B | M 16 | 23.5 | 36 | 40 | 35 | 64 | 13 | 65 | 1.50 t [15.0 kN] | 320 | |
| GN 581-M20-A | M 20 | 29.3 | 41 | 50 | 40 | 75 | 16 | 76 | 2.30 t [23.0 kN] | 490 | |
| GN 581-M20-B | M 20 | 29.3 | 41 | 50 | 40 | 75 | 16 | 76 | 2.30 t [23.0 kN] | 490 | |
| GN 581-M24-A | M 24 | 35 | 51 | 60 | 49 | 90 | 19 | 92 | 3.20 t [32.0 kN] | 900 | |
| GN 581-M24-B | M 24 | 35 | 51 | 60 | 49 | 90 | 19 | 92 | 3.20 t [32.0 kN] | 900 | |
| GN 581-M30-A | M 30 | 44 | 66 | 75 | 60 | 113 | 24 | 114 | 4.50 t [45.0 kN] | 1650 | |
| GN 581-M30-B | M 30 | 44 | 66 | 75 | 60 | 113 | 24 | 114 | 4.50 t [45.0 kN] | 1650 | |
| GN 581-M36-A | M 36 | 53 | 76 | 98 | 73 | 135 | 29 | 135 | 7.00 t [70.0 kN] | 3100 | |
| GN 581-M36-B | M 36 | 53 | 76 | 98 | 73 | 135 | 29 | 135 | 7.00 t [70.0 kN] | 3100 |
Характеристики
Типы
- Тип A: без ключа
- Тип B: с ключом
Кольцо
Сталь WNr. № 1.6541
- Кованая
- Высокопрочная закалённая
- Электромагнитная прочная, на 100 % испытанная согласно стандарту EN 1677
- Пластиковое покрытие розового цвета
Болт
Сталь
Класс разрывной прочности 10.9
электромагнитные испытания всех изделий на прочность
Информация
Рым-болты GN 581 монтируются в подшипниках качения, обеспечивая регулировку направления действия силы и предотвращая случайное ослабление или перекручивание (что потенциально возможно с рым-болтами )DIN 580 ).
Рым-болты GN 581 обеспечивают высокую несущую способность и протестированы на соответствие нормативам техники безопасности (коэффициент безопасности 4).
Номинальная допустимая нагрузка, указанная в таблице выше, чётко обозначена на петле. Она применяется для самых неблагоприятных случаев приложения нагрузки с точки зрения типов нагрузки, перечисленных на противоположной стороне.
Рым-болты GN 581 соответствуют Директиве по машиностроению 2006/42 / EG и прошли BG-испытания.
RFID-метка помогает безошибочно отследить каждый компонент и определить его характеристики – например, при плановом осмотре.
Болт с головкой под внутренний шестигранник не может быть снят с кольца.
Тип B подходит для сборки без использования инструментов: вставка гаечного ключа в гнездо для шестигранной головки болта позволяет поворачивать болт вручную.
Грузоподъёмность
| Метод крепления |  |  |  |  |  |  |  |  | ||
| Количество | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 и 4 | 3 и 4 | 3 и 4 |
| Угол наклона | 0° | 90° | 0° | 90° | 0° t до 45° | 45° до 60° | Асимм. | 0° t до 45° | 45° до 60° | Асимм. |
| Фактор | - | 1 | - | 2 | 1.4 | 1 | 1 | 2.1 | 1.5 | 1 |
| M 6 | 0.50 | 0.10 t | 1.00 | 0.20 t | 0.14 | 0.10 t | 0.10 t | 0.21 t | 0.15 t | 0.10 t |
| M 8 | 1.00 [0.14] | 0.30 t | 2.00 [0.28] | 0.60 t | 0.42 [0.10] | 0.30 t | 0.30 t | 0.63 t | 0.45 t | 0.30 t |
| M 10 | 1.00 t [0.23] | 0.40 t | 2.00 [0.46] | 0.80 t | 0.56 [0.17] | 0.40 t | 0.40 t | 0.84 t | 0.60 t | 0.40 t |
| M 12 | 2.00 [0.34] | 0.75 t | 4.00 [0.68] | 1.50 t | 1.00 [0.24] | 0.75 t | 0.75 t | 1.57 t | 1.12 t | 0.75 t |
| M 16 | 4.00 [0.70] | 1.50 t | 8.00 [1.40] | 3.00 t | 2.12 [0.50] | 1.50 t | 1.50 t | 3.15 t | 2.24 t | 1.50 t |
| M 20 | 6.00 [1.20] | 2.30 t | 12.00 [2.40] | 4.60 t | 3.22 [0.86] | 2.30 t | 2.30 t | 4.83 t | 3.45 t | 2.30 t |
| M 24 | 8.00 [1.80] | 3.20 t | 16.00 [3.60] | 6.40 t | 4.5 [1.29] | 3.20 t | 3.20 t | 6.70 t | 4.80 t | 3.20 t |
| M 30 | 12.00 [3.20] | 4.50 t | 24.00 [6.40] | 9.00 t | 6.30 [2.30] | 4.50 t | 4.50 t | 9.50 t | 6.75 t | 4.50 t |
| M 36 | 16.0 [4.60] | 7.00 t | 32.00 [9.20] | 14.00 t | 9.80 [3.30] | 7.00 t | 7.00 t | 14.70 t | 10.50 t | 7.00 t |
Указания по безопасности
Нагрузки, указанные в скобках, относятся к нагрузочной способности соответствующего рым-болта DIN 580. Если такое значение не указано, то использование рым-болтов DIN 580 не допускается!
Поверхность для прикручивания рым-болтов из нержавеющей стали GN 581 должна быть плоской и располагаться под прямым углом к резьбовому отверстию; зенкование должно быть меньше или равно номинальному диаметру резьбы.
Ввинченное кольцо винта должно установить прочный контакт (не используйте шайбы), а рым-болт должен свободно вращаться на 360°.
Перед применением нагрузки поверните рым-болт в направлении действия силы. Рым-болт не подходит для частых циклов вращения под действием нагрузки.
Указанные значения нагрузки применяются для минимальной длины ввинчивания 1,5 × номинальный диаметр резьбы из стали с минимальной разрывной прочностью 37 кгс/мм2 при температуре окружающей среды от –40 до 100 °С. Нагрузочные способности для различных условий предоставляются по запросу.
Инструкция по эксплуатации содержит дополнительные рекомендации и прилагается к каждому подъемному рым-болту (см. также www.elesa-ganter.com).
