Магниты удерживающие

для профильных систем

Таблица (PDF)

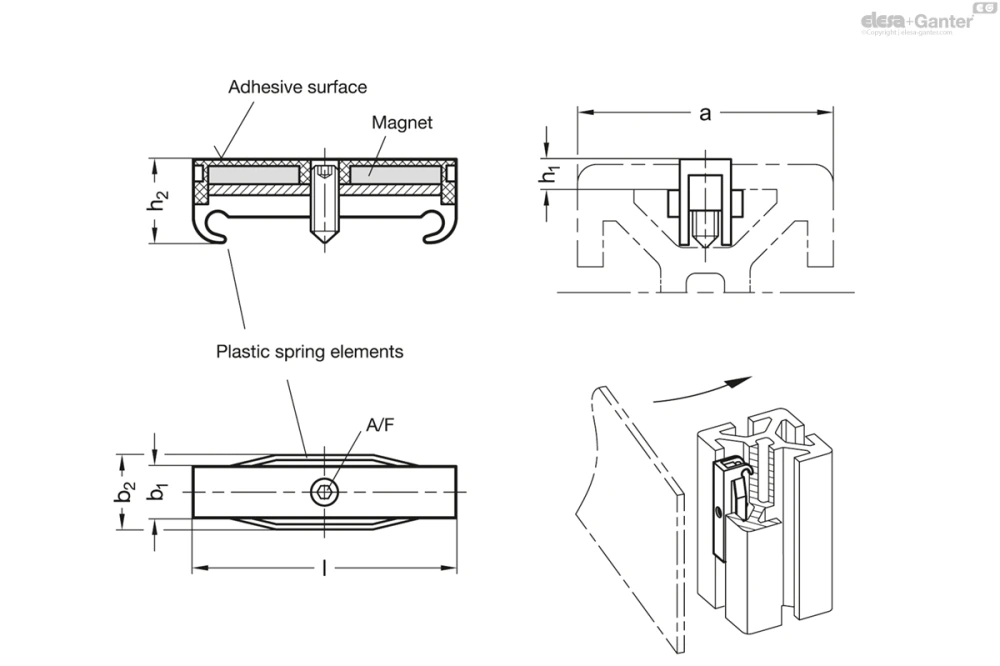

GN 56

Таблица моделей — Магниты удерживающие

Артикул	b₁	a	b₂	h₁	h₂	l	A/F	Номинальная сила сцепления в Н	Вес (г)
GN 56-6-30-SW	6	30	9.5	3	10.2	41	1.5	18	9
GN 56-8-30-SW	8	30	11.6	2.3	9.3	41	2	30	10
GN 56-8-40-SW	8	40	12.5	4.8	12.9	41	2	30	12
GN 56-10-45-SW	10	45	13.7	6	13.2	41	2	30	14

3D-модель Технические данные (PDF)

Характеристики

Пластик

Технополимер (полиамид ПА)

черного цвета, матовое покрытие SW

Материал магнита

NdFeB

Неодим, железо, бор

термостойкость до 80 °C

Стальная вставка, установочный винт

zinc plated, blue passivated

Информация

Используя двери на удерживающих магнитах GN 56, крышки или даже инструменты и аксессуары можно легко прикрепить к профильным системам с использованием магнитов.

Благодаря пластиковым пружинным элементам прикрепленным сбоку, удерживающий магнит может быть размещён в паз профиля в любом месте. Зафиксированный таким образом, магнит удерживается с силой, которая многократно превышает его номинальную удерживающию силу в пазу. При необходимости удерживающий магнит можно снова извлечь из профиля при помощи надлежащего шестигранного ключа, используя торцевые пазы.

Небольшой поворот резьбового штифта фиксирует магнитный стопор в нужном месте профиля. Дополнительная защита от бокового перемещения может быть обеспечена при помощи гаек для Т-образных пазов GN 506, например.
