Серия GN 54.2
GN 54.2
Магниты удерживающие
стержневые, с внутренней резьбой, с допуском на фитинг
Магниты удерживающие
Изображения

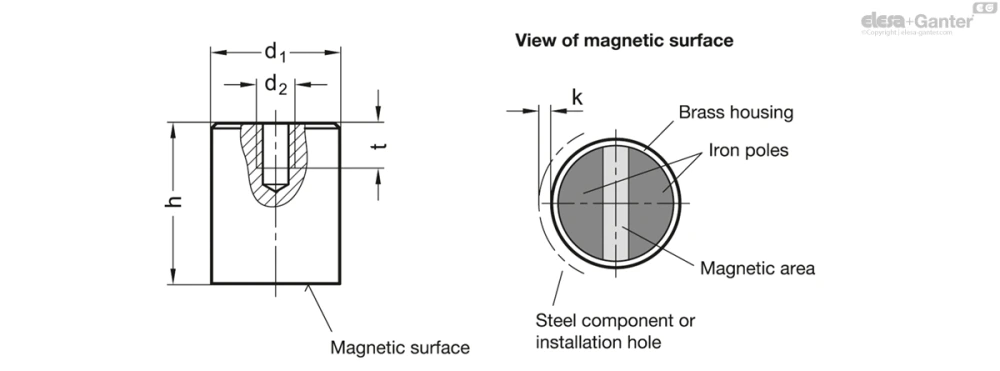

Схемы
GN 54.2
Таблица моделей — Магниты удерживающие
| Артикул |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|
| GN 54.2-SC-6-M3 | 6 | M 3 | 20 ±0.2 | 1.5 | 5 | 8 | 4 | |
| GN 54.2-SC-8-M3 | 8 | M 3 | 20 ±0.2 | 1.5 | 5 | 22 | 8 | |
| GN 54.2-SC-10-M4 | 10 | M 4 | 20 ±0.2 | 2 | 7 | 40 | 11 | |
| GN 54.2-SC-13-M4 | 13 | M 4 | 20 ±0.2 | 2.5 | 7 | 60 | 20 | |
| GN 54.2-SC-16-M4 | 16 | M 4 | 25 ±0.2 | 3 | 8 | 125 | 38 | |
| GN 54.2-SC-20-M6 | 20 | M 6 | 25 ±0.2 | 4 | 6 | 250 | 58 | |
| GN 54.2-SC-25-M6 | 25 | M 6 | 35 ±0.3 | 5 | 8 | 400 | 130 | |
| GN 54.2-SC-32-M6 | 32 | M 6 | 40 ±0.3 | 6 | 6 | 600 | 243 | |
| GN 54.2-ND-6-M3 | 6 | M 3 | 20 ±0.2 | 1.5 | 5 | 10 | 4 | |
| GN 54.2-ND-8-M3 | 8 | M 3 | 20 ±0.2 | 1.5 | 5 | 25 | 8 | |
| GN 54.2-ND-10-M4 | 10 | M 4 | 20 ±0.2 | 2 | 7 | 45 | 11 | |
| GN 54.2-ND-13-M4 | 13 | M 4 | 20 ±0.2 | 2.5 | 7 | 70 | 20 | |
| GN 54.2-ND-16-M4 | 16 | M 4 | 25 ±0.2 | 3 | 8 | 150 | 38 | |
| GN 54.2-ND-20-M6 | 20 | M 6 | 25 ±0.2 | 4 | 6 | 280 | 58 | |
| GN 54.2-ND-25-M6 | 25 | M 6 | 35 ±0.3 | 5 | 8 | 450 | 130 | |
| GN 54.2-ND-32-M6 | 32 | M 6 | 40 ±0.3 | 6 | 6 | 700 | 243 |
Характеристики
Корпус
Латунь
Материалы магнита
SmCo SC
Самарий, кобальт
Термостойкость до 200 °C
NdFeB ND
Неодим, железо, бор
Термостойкость до 80 °C
Артикул ND:
область поверхности сцепления, обведённая синим цветом
Информация
Удерживающие магниты GN 54.2 объединены с латунным корпусом, железными полюсами и изоляцией из пластмассы в систему, обеспечивающую защиту и существенно усиливающую магнит для оптимальной передачи магнитного потока на магнитную поверхность.
Данная специальная конструкция также известна как «многослойный магнит» или «магнит с полюсным башмаком».
* Монтаж этих удерживающих магнитов непосредственно в стальных деталях будет создавать короткое замыкание магнита, которое уменьшает удерживающую способность вплоть до 15 %. Во избежание такого эффекта должен соблюдаться зазор k между латунным корпусом и стальной деталью или монтажным отверстием.
Аксессуары
По запросу
- Корпус из нержавеющей стали
- Полюса из нержавеющей стали
- Более высокие магнитные силы
- Термостойкость до 280 °C
