Серия GN 54.1
GN 54.1
Магниты удерживающие
стержневые, без отверстия, с допустимым отклонением или без такового
Магниты удерживающие
Изображения

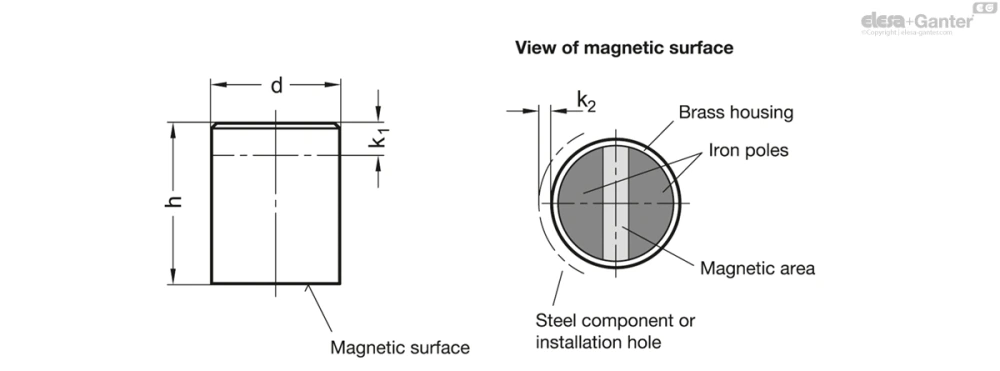

Схемы
GN 54.1
Таблица моделей — Магниты удерживающие
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 54.1-SC-6 | 10 | 1.5 | 5 | 6 | 20 | 10 | 1.5 | 8 | |
| GN 54.1-SC-8 | 10 | 1.5 | 8 | 8 | 20 | 10 | 1.5 | 22 | |
| GN 54.1-SC-10 | 8 | 2 | 12 | 10 | 20 | 8 | 2 | 40 | |
| GN 54.1-SC-13 | 6 | 2.5 | 20 | 13 | 20 | 6 | 2.5 | 60 | |
| GN 54.1-SC-16 | 2 | 3 | 30 | 16 | 20 | 2 | 3 | 125 | |
| GN 54.1-SC-20 | 5 | 4 | 60 | 20 | 25 | 5 | 4 | 250 | |
| GN 54.1-SC-25 | 7 | 5 | 134 | 25 | 35 | 7 | 5 | 400 | |
| GN 54.1-SC-32 | 4.5 | 6 | 251 | 32 | 40 | 4.5 | 6 | 600 | |
| GN 54.1-ND-6 | 10 | 1.5 | 5 | 6 | 20 | 10 | 1.5 | 10 | |
| GN 54.1-ND-8 | 10 | 1.5 | 8 | 8 | 20 | 10 | 1.5 | 25 | |
| GN 54.1-ND-10 | 8 | 2 | 12 | 10 | 20 | 8 | 2 | 45 | |
| GN 54.1-ND-13 | 6 | 2.5 | 20 | 13 | 20 | 6 | 2.5 | 70 | |
| GN 54.1-ND-16 | 2 | 3 | 30 | 16 | 20 | 2 | 3 | 150 | |
| GN 54.1-ND-20 | 5 | 4 | 59 | 20 | 25 | 5 | 4 | 280 | |
| GN 54.1-ND-25 | 7 | 5 | 132 | 25 | 35 | 7 | 5 | 450 | |
| GN 54.1-ND-32 | 4.5 | 6 | 246 | 32 | 40 | 4.5 | 6 | 700 |
Характеристики
Корпус
Латунь
Материалы магнита
SmCo SC
Самарий, кобальт
Термостойкость до 200 °C
NdFeB ND
Неодим, железо, бор
Термостойкость до 80 °C
Артикул ND:
область поверхности сцепления, обведённая синим цветом
Информация
Удерживающие магниты GN 54.1 объединены с латунным корпусом, железными полюсами и изоляцией из пластмассы в систему, обеспечивающую защиту и существенно усиливающую магнит для оптимальной передачи магнитного потока на магнитную поверхность.
Данная специальная конструкция также известна как «многослойный магнит» или «магнит с полюсным башмаком».
Удерживающие магниты легко крепить посредством запрессовки, усаживания или фиксации клеем.
* k1 – это минимальный размер, до которого удерживающий магнит может быть укорочен без потери своих свойств.
** Монтаж этих удерживающих магнитов непосредственно в стальных деталях будет создавать короткое замыкание магнита, которое уменьшает удерживающую способность вплоть до 15 %. Во избежание такого эффекта должен соблюдаться зазор k2 между латунным корпусом и стальной деталью или монтажным отверстием. Эти зазоры также должны сохраняться при укорачивании удерживающего магнита.
Аксессуары
По запросу
- Корпус из нержавеющей стали
- Полюса из нержавеющей стали
- Более высокие магнитные силы
- Термостойкость до 280 °C
